ENGINE COMPARTMENT TOP DOOR AND LEFT COMPARTMENT TOP COVER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	24M7028	8	Washer	10.500 X 20 X 2 mm, (SUB FOR A590110)
5	H132922	8	Cotter Pin	(SUB FOR 4022697)
6	4455208	1	Latch	-
11	8083301	1	Support	-
12	19M8162	2	Screw	M10 X 40, (SUB FOR J021045)
14	8083316	1	Support	-
15	19M7662	10	Cap Screw	M10 X 30, (SUB FOR J021030)
15	12M7066	10	Lock Washer	10 mm
15	24M7028	10	Washer	10.500 X 20 X 2 mm
17	8083303	1	Cover	-
21	24M7346	6	Washer	11 X 20 X 2 mm
21	12M7067	6	Lock Washer	12 mm
21	19M7662	6	Cap Screw	M10 X 30, (SUB FOR J031030)
22	9756652	1	Stop	-
23	8083304	1	Cover	-
26	4450669	1	Latch	-
28	7040042	1	Cover	-
32	4330276	1	Holder	-
33	21M7396	1	Screw	M4 X 10
34	24M7117	1	Washer	4.300 X 9 X 0.800 mm
36	4280359	1	Plug	-
11A	-	1	Part 5	-
11B	4450754	1	Isolator	-
17A	-	1	Part 13	-
17B	4450759	1	Isolator	-
23A	-	1	Part 20	-
23B	94-2810	1	Grommet	-
23C	4450859	1	Isolator	-
23D	4450860	1	Isolator	-
23E	4450861	1	Isolator	-
23F	4450862	1	Isolator	-
23G	4361458	1	Lock	-
28A	-	1	Part 29	-
28B	4409396	1	Lock	-
28C	4450862	2	Isolator	-
28D	4450864	1	Isolator	-
28E	4461342	1	Clip	-

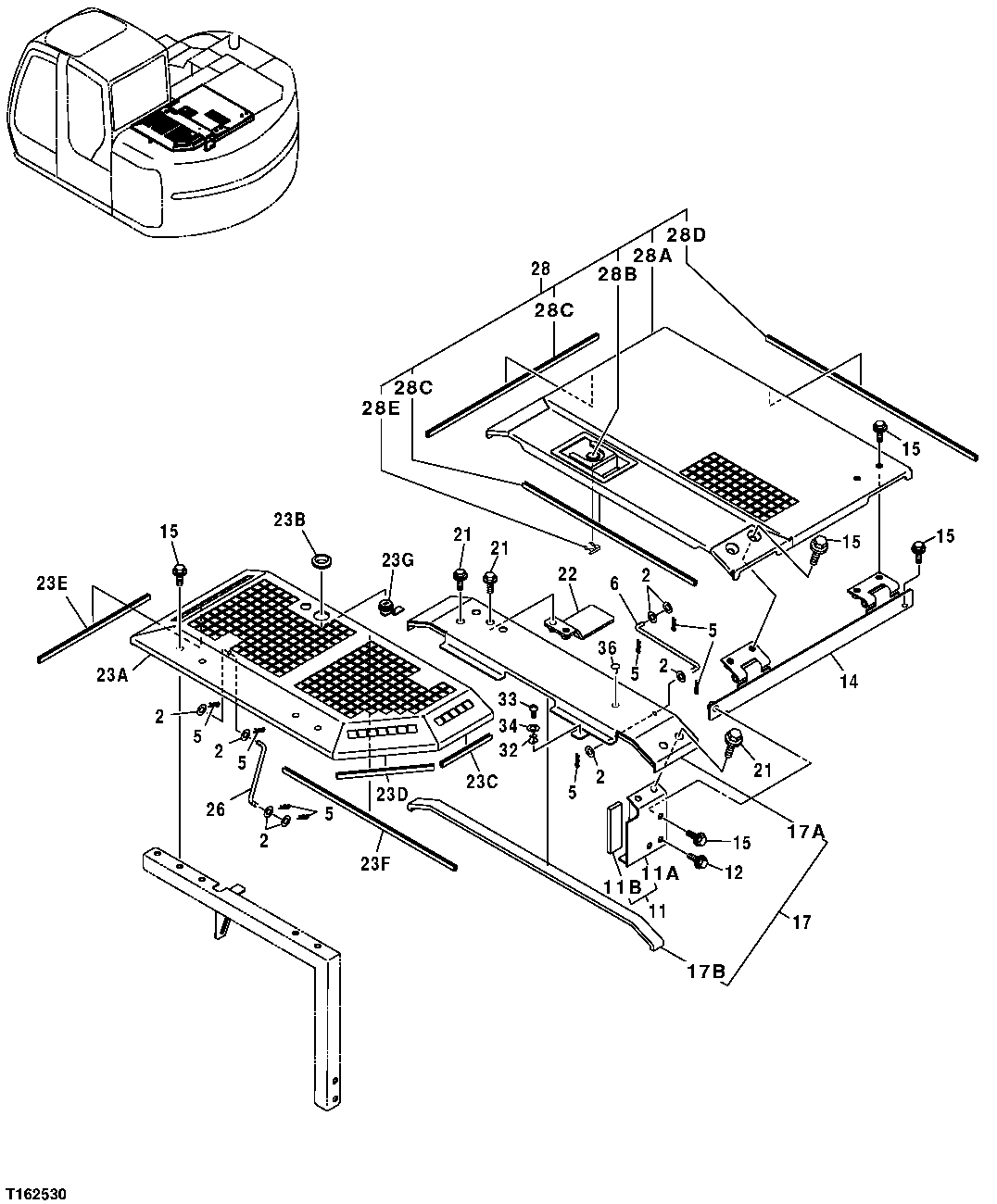

ENGINE COMPARTMENT TOP DOOR AND LEFT COMPARTMENT TOP COVER
