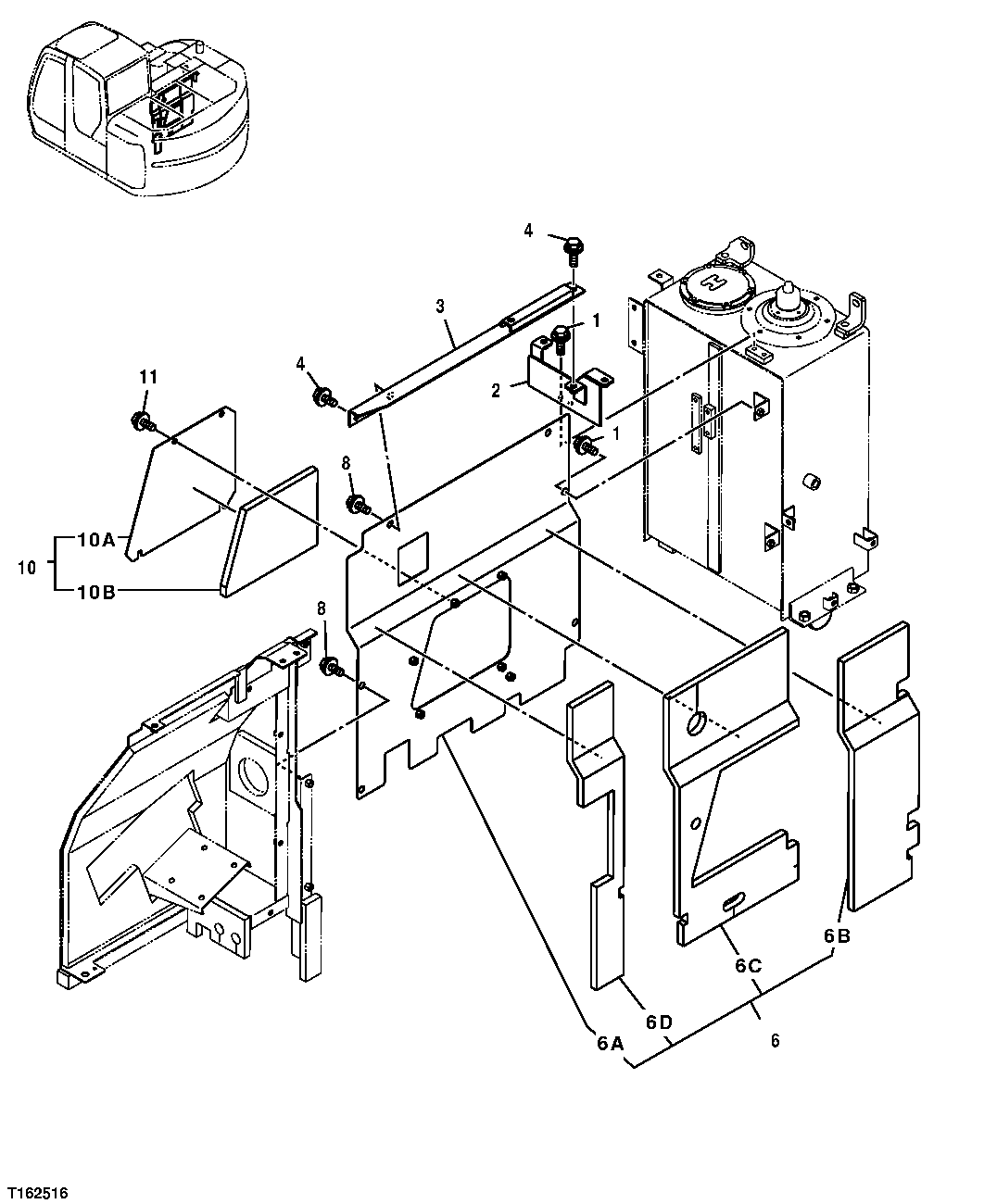

ENGINE COMPARTMENT PANELING (SN -062992)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12M7066	4	Lock Washer	10 mm
1	24M7028	4	Washer	10.500 X 20 X 2 mm
1	19M7402	4	Cap Screw	M10 X 25, (SUB FOR J021025)
2	8080538	1	Bracket	-
3	7038563	1	Support	-
4	19M7662	2	Cap Screw	M10 X 30, (SUB FOR J021030)
4	12M7066	2	Lock Washer	10 mm
4	24M7028	2	Washer	10.500 X 20 X 2 mm
6	7038561	1	Cover	-
8	19M7662	4	Cap Screw	M10 X 30, (SUB FOR J031030)
8	12M7067	4	Lock Washer	12 mm
8	24M7346	4	Washer	11 X 20 X 2 mm
10	8080266	1	Cover	-
11	24M7296	4	Washer	10.500 X 30 X 2.500 mm
11	12M7066	4	Lock Washer	10 mm
11	19M7402	4	Cap Screw	M10 X 25, (SUB FOR J031025)
6A	-	1	Part 10	-
6B	3089780	1	Isolator	-
6C	3089781	1	Isolator	-
6D	3089782	1	Isolator	-
10A	-	1	Part 18	-
10B	4437754	1	Isolator	-

ENGINE COMPARTMENT PANELING (SN -062992)
