Открытый узел

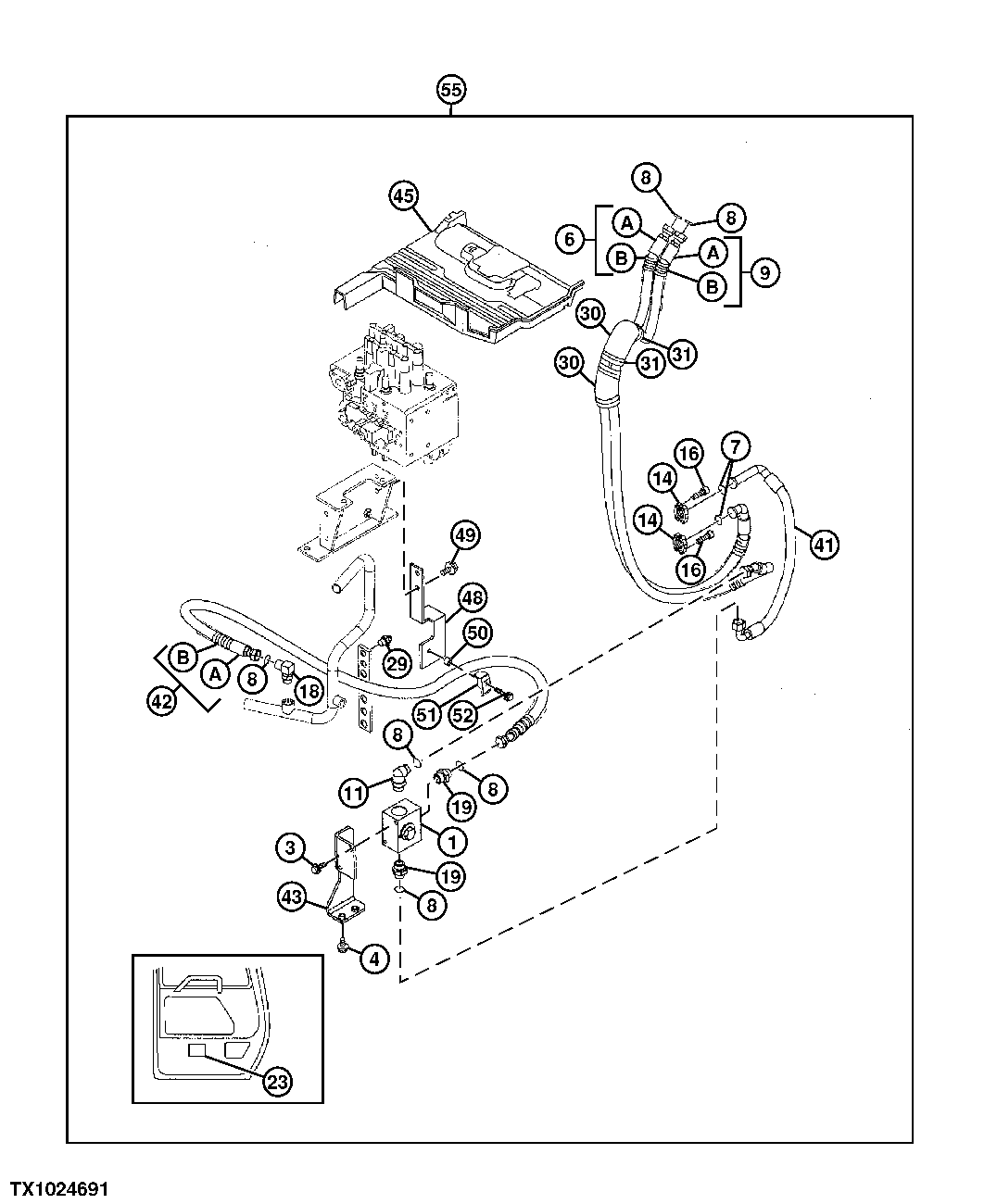

AUXILIARY HYDRAULIC HOSES (BASE AUXILIARY KIT)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4455599	1	Valve	-
3	-	2	Part 2	( J271230 NLA)
3	19M8011	2	Cap Screw	M12 X 30
3	24M7345	2	Washer	13.500 X 24 X 2.500 mm
4	-	2	Part 5	( J271235 NLA)
4	19M7403	2	Cap Screw	M12 X 35
4	24M7345	2	Washer	13.500 X 24 X 2.500 mm
6	-	1	Part 8	( 9237884 NLA)
7	T59014	2	O-Ring	(SUB FOR 971489)
8	T77858	6	O-Ring	(SUB FOR 4187308)
9	-	1	Part 13	( 9237883 NLA)
11	TH101926	1	O-Ring	(SUB FOR 4506429)
11	A853386	1	Elbow Fitting	-
14	R29424	4	Flange Fitting	(SUB FOR 986910)
16	19M7576	8	Screw	M10 X 30, (SUB FOR J781030)
18	A853366	1	Elbow Fitting	-
18	AT318035	1	O-Ring	(SUB FOR 4506424)
19	A853186	2	Adapter Fitting	-
19	TH101926	2	O-Ring	(SUB FOR 4506429)
23	3100948	1	Label	-
29	A852122	1	Adapter Fitting	-
29	M800650	1	Packing	(SUB FOR 957366)
30	4219918	2	Isolator	-
31	H77698	4	Tie Band	(SUB FOR 4121859)
41	4461963	1	Hydraulic Hose	-
42	-	1	Part 30	( 9237251 NLA)
43	8085618	1	Bracket	-
45	3093065	1	Mat	-
48	8094492	1	Bracket	-
49	-	2	Part 36	( J271030 NLA)
49	19M7662	2	Cap Screw	M10 X 30
49	24M7346	2	Washer	11 X 20 X 2 mm
50	4613622	1	Spacer	-
51	4190127	1	Clamp	-
52	-	1	Part 41	( J271270 NLA)
52	24M7345	1	Washer	13.500 X 24 X 2.500 mm
52	19M7753	1	Cap Screw	M12 X 70
55	-	1	Part 44	(AUXILIARY HYDRAULIC LINE KIT) (INCLUDES ITEMS ON PREVIOUS AND FOLLOWING PAGES) (FOR MACHINES WITH LONG ARM (3.01M), ALSO ORDER (2) <service-part >AT305719</service-part> HOSES) ( <service-part>AT302700</service-part > NLA)
6A	4438402	1	Hydraulic Hose	(SUB FOR 4618277)
6B	-	4	Part 10	(MF XHG-075, CTL), ( 4327294 NLA)
9A	4618276	1	Hose	-
9B	-	5	Part 15	(MF XHG-075, CTL), ( 4327294 NLA)
42A	4461966	1	Hydraulic Hose	Fabricate
42B	-	7	Part 32	(MF XHG-075, CTL), ( 4327294 NLA)

AUXILIARY HYDRAULIC HOSES (BASE AUXILIARY KIT)

Нет текстового описания
