Открытый узел

Brake Control Assembly

Brake Control Assembly

Brake Control Assembly

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

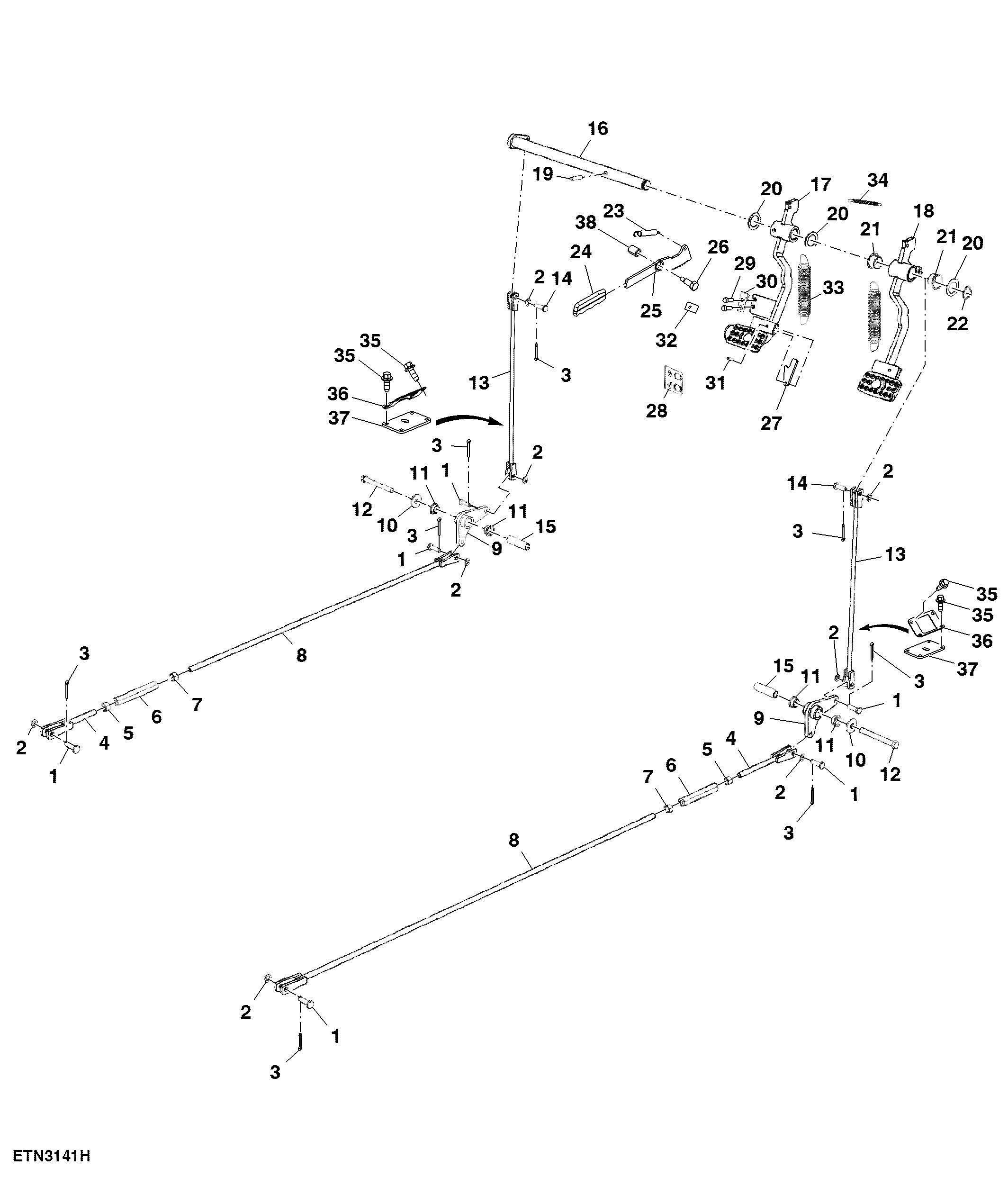

Brake Control Assembly

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	45M7118	4	Pin Fastener	10 X 35 mm
2	24M7096	8	Washer	10.500 X 18 X 1.600 mm
3	11M7059	8	Cotter Pin	3.200 X 20 mm
4	RE171255	2	Yoke	-
5	14M7146	2	Nut	M12
6	R170339	2	Turnbuckle	-
7	14M7275	2	Nut	M12
8	RE167804	2	Yoke	LOWER BRAKE ASSY
9	RE209163	2	Lever	-
10	24M7180	2	Washer	13 X 37 X 3 mm
11	NF100885	4	Bushing	-
12	19M7943	2	Cap Screw	M12 X 90
13	NF100730	2	Rod	UPPER BRAKE ASSY
14	NF100900	4	Pin	-
15	NF501173	2	Spacer	-
16	NF301113	1	Shaft	-
17	NF100723	1	Pedal	LH , ASSY
18	NF301052	1	Pedal	RH, ASSY
19	34M7070	1	Spring Pin	10 X 45 mm
20	NF100929	3	Washer	-
21	NF501595	2	Bushing	-
22	NF101475	1	Snap Ring	-
23	M72797	1	Spring	-
24	NF100868	1	Grip	-
25	SJ13942	1	Lever	-
26	SU21830	1	Bolt	-
27	R284830	1	Arm	-
28	R138146	1	Label	BRAKE LOCK
29	19M7881	2	Screw	M8 X 20
30	R179228	1	Pawl	-
31	NF100931	1	Spring Pin	-
32	R50034	1	Leaf Spring	-
33	Z45233	2	Leaf Spring	-
34	NF100737	1	Extension Spring	-
35	37M7090	8	Screw	M6 X 16
36	NF500813	2	Plate	-
37	NF500814	2	Boot	-
38	M89732	1	Bushing	-
