REMOTE CONTROL CYLINDER WITH HYDRAULIC STOP (MODEL 6RC1)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR47825	1	Pin Fastener	-
2	A3581R	2	Spring Locking Pin	-
3	AR97248	1	Rod	-
4	R35448	1	Stop	-
5	A5301R	1	Stud	-
6	R1870R	1	Washer	-
7	34H264	1	Spring Pin	5/32" X 7/8"
8	A5302R	1	Yoke	-
9	R27426	1	Arm	-
10	25H760	1	Groove Pin	7/32" X 1-1/4"
11	R72117	1	Guide	-
12	F1441R	1	Washer	-
13	12H304	3	Lock Washer	3/8"
14	19H1731	3	Cap Screw	3/8" X 1"
15	R29463	1	O-Ring	-
16	R35473	1	Back-Up Ring	-
17	R35738	1	Seal	-
18	24H1301	1	Washer	13/32" X 9/16" X 0.065"
19	A4737R	1	Spring	-
20	R57696	1	Washer	-
21	A4736R	1	Rod	-
22	A4739R	2	Ring	-
23	R39012	1	Valve	-
24	R49352	1	Spring	-
25	A4723R	2	Washer	-
26	R72134	1	Hydraulic Cylinder Cap	-
27	19H1990	4	Cap Screw	1/2" X 2-1/4"
28	12H301	4	Lock Washer	1/2"
29	A4722R	1	Washer	-
30	R72120	1	Nut	-
31	R27649	2	BACK-UP RING	-
32	A4728R	1	O-Ring	-
33	R72697	1	Piston	-
34	U15192	1	O-Ring	-
35	R72116	1	Hydraulic Cylinder Barrel	-
36	15H624	1	Pipe Plug	1/2"
37	A4748R	1	Spring Assembly	-
38	A4747R	1	Washer	-
39	A4745R	3	Packing	-
40	A4746R	1	Adapter Fitting	-
41	AR94790	1	Cylinder	-
42	AL65417	2	Hydraulic Hose	(SUB FOR AR26407)
43	R26375	4	O-Ring	-
44	AR71902	1	Pin Fastener	-

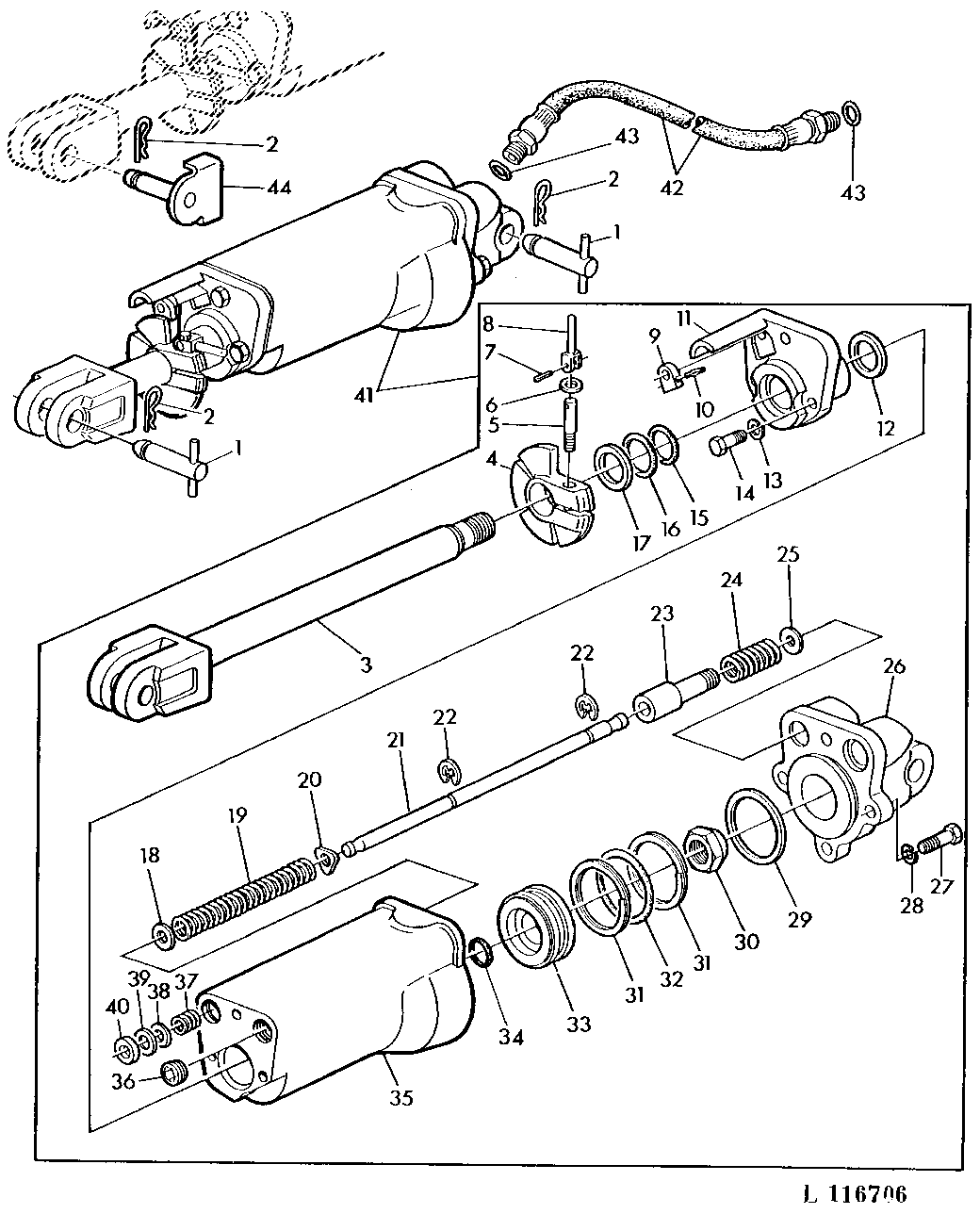

REMOTE CONTROL CYLINDER WITH HYDRAULIC STOP (MODEL 6RC1)
