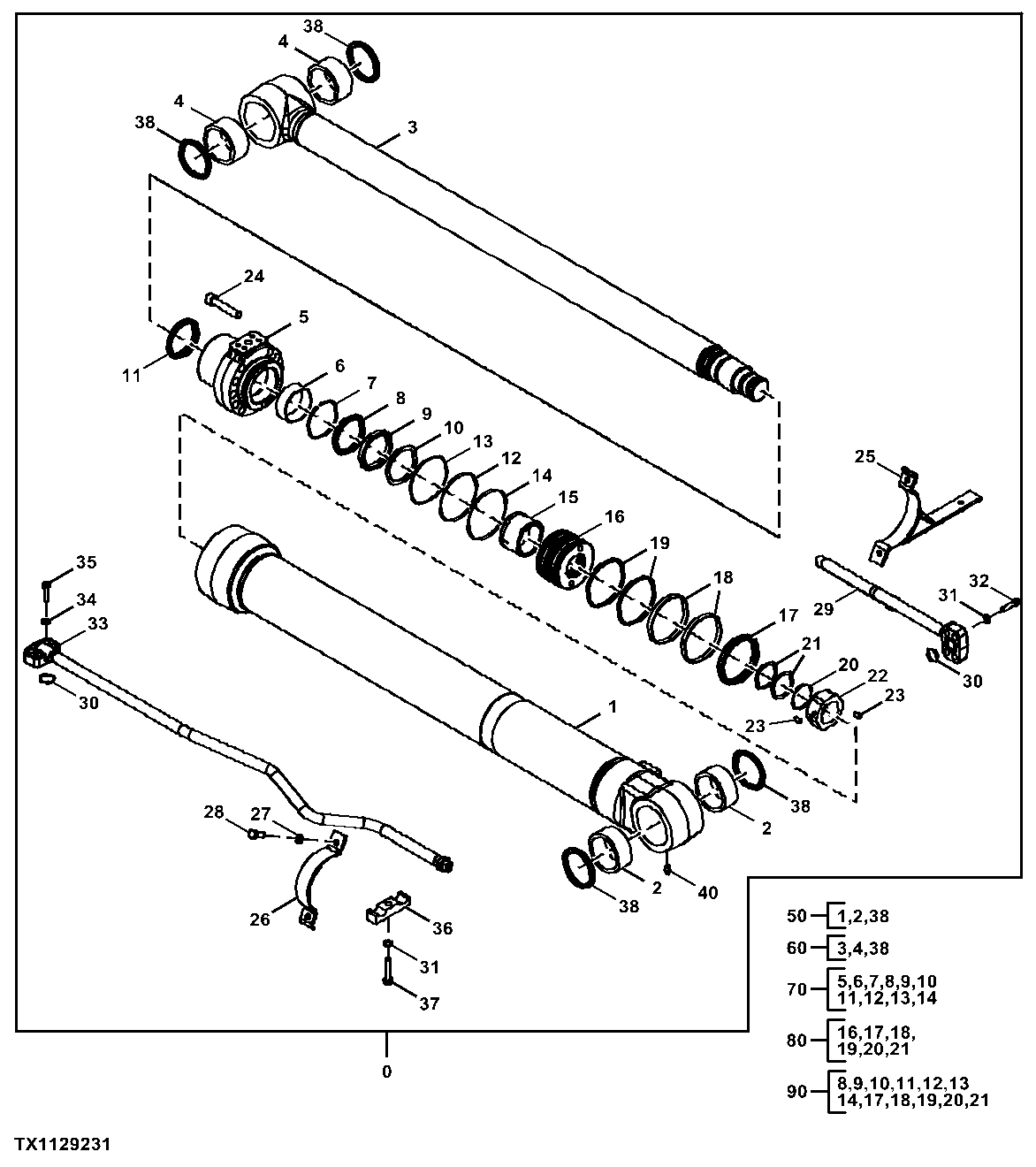

Left Boom Cylinder Components (040106 - 041174)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	FYA60043945G	1	Cylinder	SUB FOR FYA60043945; 9323696 AND 4722277 NLA
1	-	1	Part 2	-
2	4352638	2	Bushing	SUB FOR FXB00002259
3	-	1	Part 4	-
4	FXB00002139	2	Bushing	-
5	FXB00003836	1	Cylinder Head	-
6	FXB00002262	1	Bushing	-
7	FXB00002263	1	Ring	-
8	FXB00002264	1	Seal	-
9	FXB00002265	1	Ring	-
10	FXB00002266	1	Back-Up Ring	-
11	FXB00002267	1	Seal	-
12	AT264319	1	O-Ring	SUB FOR A811100
13	FXB00002093	1	Back-Up Ring	-
14	FXB00002119	1	O-Ring	-
15	FXB00002268	1	Ring	-
16	FXB00002269	1	Piston	-
17	FXB00002095	1	Seal	-
18	FXB00002096	2	Wear Ring	-
19	FXB00002097	2	Wear Ring	-
20	FXB00002270	1	O-Ring	-
21	FXB00002271	2	Back-Up Ring	-
22	FXB00002272	1	Nut	-
23	FXB00002029	2	Set Screw	-
24	FXB00002273	12	Bolt	-
25	-	1	Part 26	NSEP
26	-	1	Part 27	NSEP
27	FXB00002033	2	Spring Washer	-
28	19M7662	2	Cap Screw	M10 X 30, SUB FOR J901030
29	FXB00002289	1	Pipe	-
30	FXB00002276	2	O-Ring	-
31	FXB00002033	5	Spring Washer	-
32	FXB00002149	4	Bolt	-
33	FXB00002288	1	Pipe	-
34	FXB00002277	4	Spring Washer	-
35	FXB00002278	4	Bolt	-
36	FXB00002280	1	Clamp	-
37	FXB00002281	1	Bolt	-
38	FXB00002152	4	Ring	-
50	FXB00002287	1	Hydraulic Cylinder Barrel	-
60	FXB00002260	1	Rod	-
70	FXB00003837	1	Cylinder Head	-
80	FXB00003838	1	Piston	-
90	FYA00012899	1	Seal Kit	-

Left Boom Cylinder Components (040106 - 041174)
