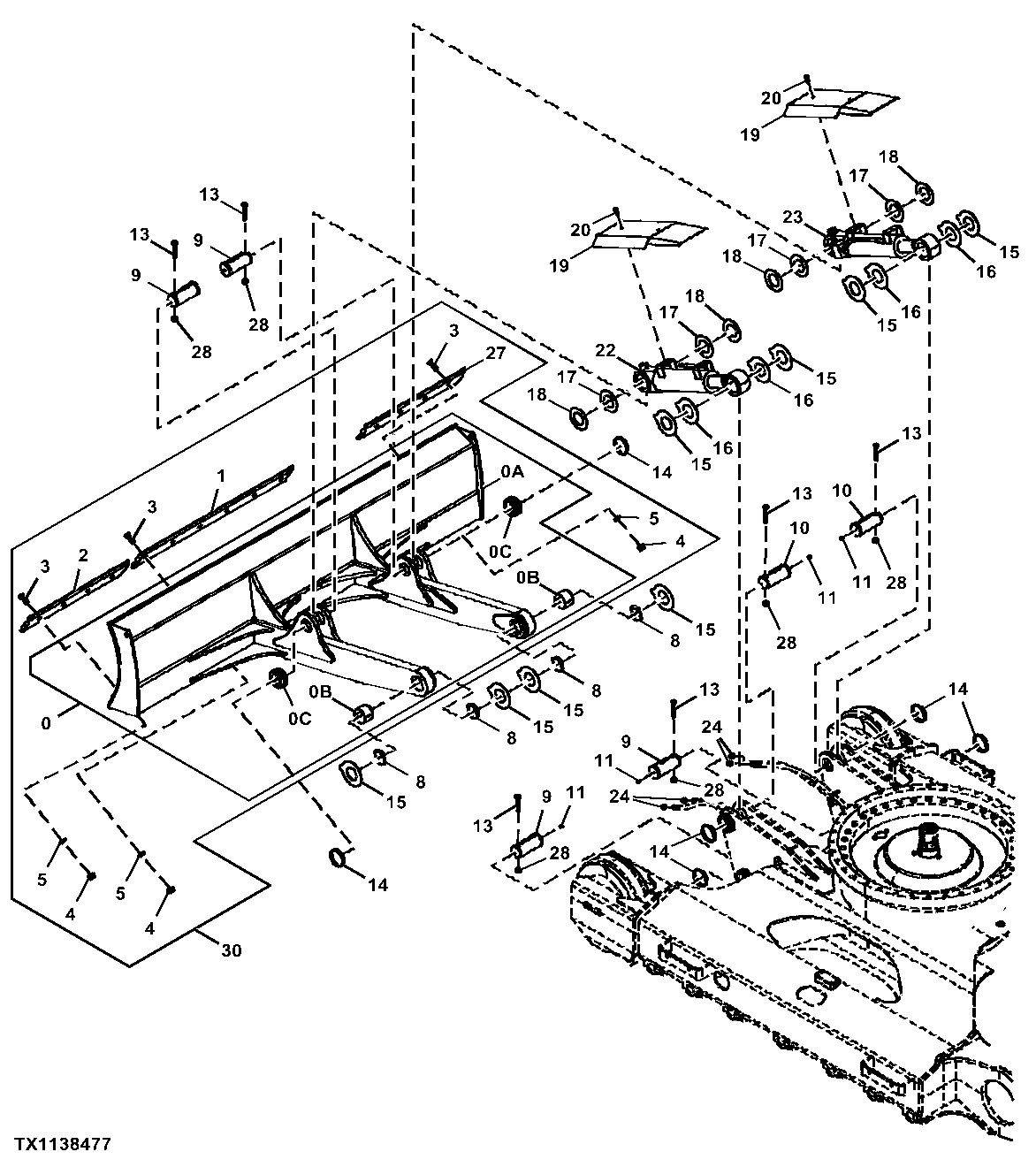

Blade (Standard) 2590 mm (102 in.)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	FF513776 NLA
1	3091707	1	Cutting Edge	1170 mm (46 in.)
2	3091708	1	Cutting Edge	660 mm (26 in.)
3	4184865	14	Bolt	-
4	4184822	14	Nut	-
5	N231749	14	Washer	SUB FOR 4018545
8	TH104472	4	Seal	SUB FOR 4084578
9	4348569	4	Pin Fastener	-
10	4347428	2	Pin Fastener	-
11	T116334	4	Lubrication Fitting	SUB FOR J75581
13	4435126	6	Pin Fastener	-
14	4098716	6	Ring	-
15	P61821	8	Plate	1.0 mm, SUB FOR 4361293
16	P61822	8	Plate	2.0 mm, SUB FOR 4361294
17	4366692R	4	Thrust Washer	1.0 mm, SUB FOR 4366692
18	4367410R	4	Thrust Washer	2.0 mm, SUB FOR 4367410
19	3091704	2	Cover	-
20	-	4	Part 21	NLA
20	19M8011	4	Cap Screw	M12 X 30, J281230 NLA
20	4249324	4	Washer	-
22	9187647	1	Cylinder	Left Blade Components On Separate Page
23	9187648	1	Cylinder	Right Blade Components On Separate Page
24	A852133	4	Adapter Fitting	INCLUDES 4674883
24	4674883	1	O-Ring	SUB FOR 4509180 AND 4674883
27	3093961	1	Cutting Edge	760 mm (30 in.)
28	14M7277	6	Nut	M20, SUB FOR J950020, 3063826
30	FF513775	1	Blade	2590 mm (102 in.)
0A	-	1	Part 2	NSEP
0B	4376210	2	Bushing	-
0C	4276106	2	Stop	-
