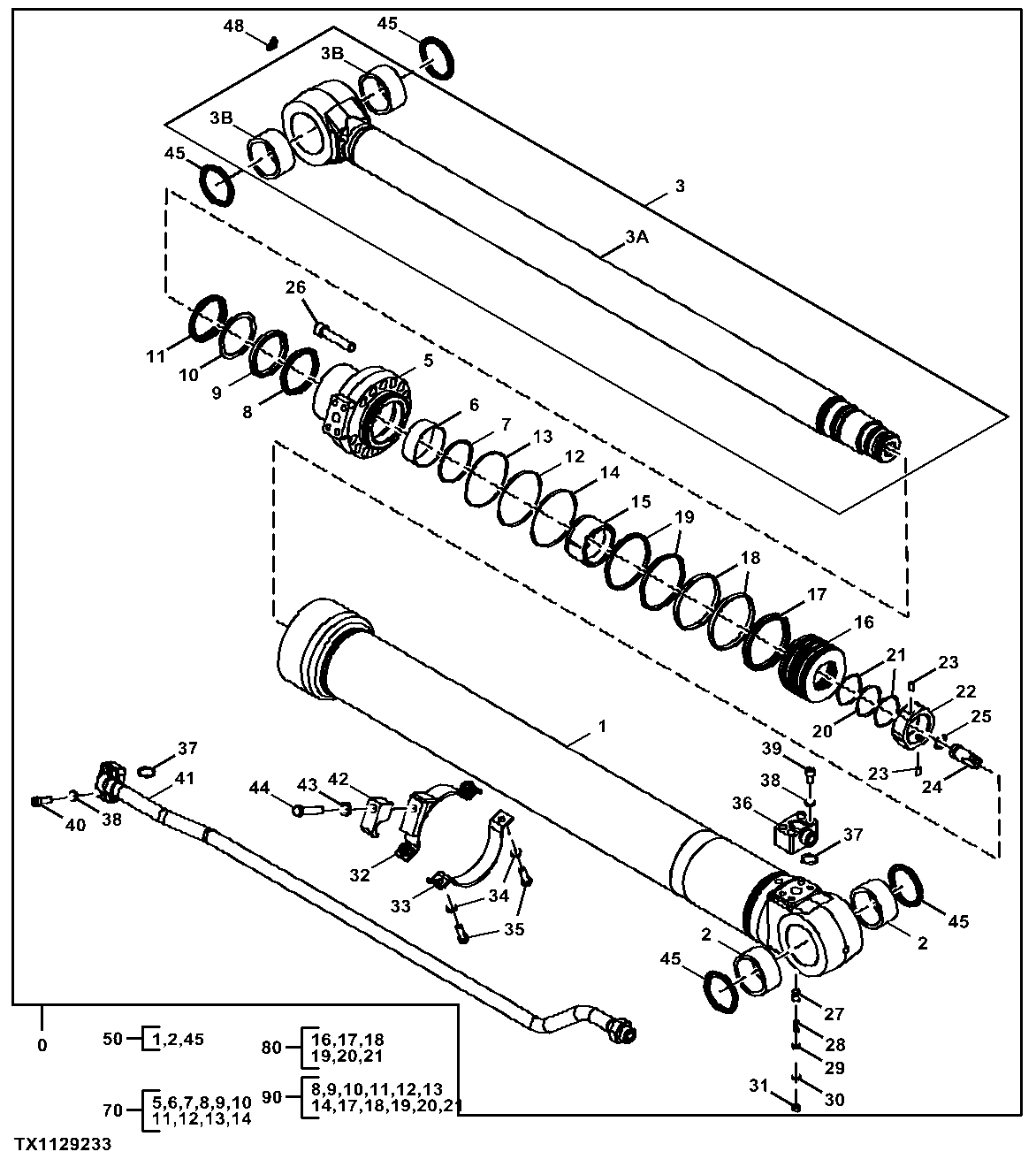

Arm Cylinder Components (040099 - 041175)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9323697G	1	Cylinder	SUB FOR 9323697 AND 4722278
1	-	1	Part 2	-
2	FXB00002139	2	Bushing	-
3	-	1	Part 4	-
4	FXB00002139	2	Bushing	-
5	FXB00002298	1	Cylinder Head	-
6	FXB00002113	1	Bushing	-
7	FXB00002114	1	Snap Ring	-
8	FXB00002115	1	Seal	SUB FOR FXB00002299
9	FXB00002116	1	Packing	-
10	FXB00002117	1	Back-Up Ring	-
11	FXB00002118	1	Seal	-
12	A811110	1	O-Ring	-
13	FXB00002300	1	Back-Up Ring	-
14	FXB00002018	1	O-Ring	-
15	FXB00002301	1	Ring	-
16	FXB00002302	1	Piston	-
17	FXB00002303	1	Ring	-
18	FXB00002304	2	Wear Ring	-
19	FXB00002305	2	Wear Ring	-
20	FXB00002127	1	O-Ring	-
21	FXB00002128	2	Back-Up Ring	-
22	FXB00002129	1	Nut	-
23	FXB00002029	2	Set Screw	-
24	FXB00002306	1	Plunger	-
25	FXB00001975	1	Ring	-
26	FXB00002030	12	Bolt	-
27	FXB00002307	1	Check Valve	-
28	FXB00000852	1	Spring	-
29	1237323	1	Support	-
30	4674883	1	O-Ring	SUB FOR 4509180
31	1237325	1	Plug	-
32	FXB00002308	1	Band	-
33	FXB00002309	1	Band	-
34	FXB00002033	2	Spring Washer	-
35	19M7662	2	Cap Screw	M10 X 30, SUB FOR J901030
36	FXB00002310	1	Flange	-
37	AT264347	2	O-Ring	SUB FOR 4506428
38	FXB00002033	8	Spring Washer	-
39	FXB00002311	4	Bolt	-
40	FXB00002149	4	Bolt	-
41	FXB00002312	1	Pipe	-
42	FXB00002075	1	Clamp	-
43	12H301	1	Lock Washer	1/2", SUB FOR A590912
44	FXB00002313	1	Bolt	-
45	FXB00002152	4	Ring	-
48	FXB00002132	1	Cap	-
50	FXB00002296	1	Hydraulic Cylinder Barrel	-
60	FXB00002297	1	Rod	-
70	FXB00002315	1	Cylinder Head	-
80	FXB00002316	1	Piston	-
90	FYA00012900	1	Seal Kit	-

Arm Cylinder Components (040099 - 041175)
