Открытый узел

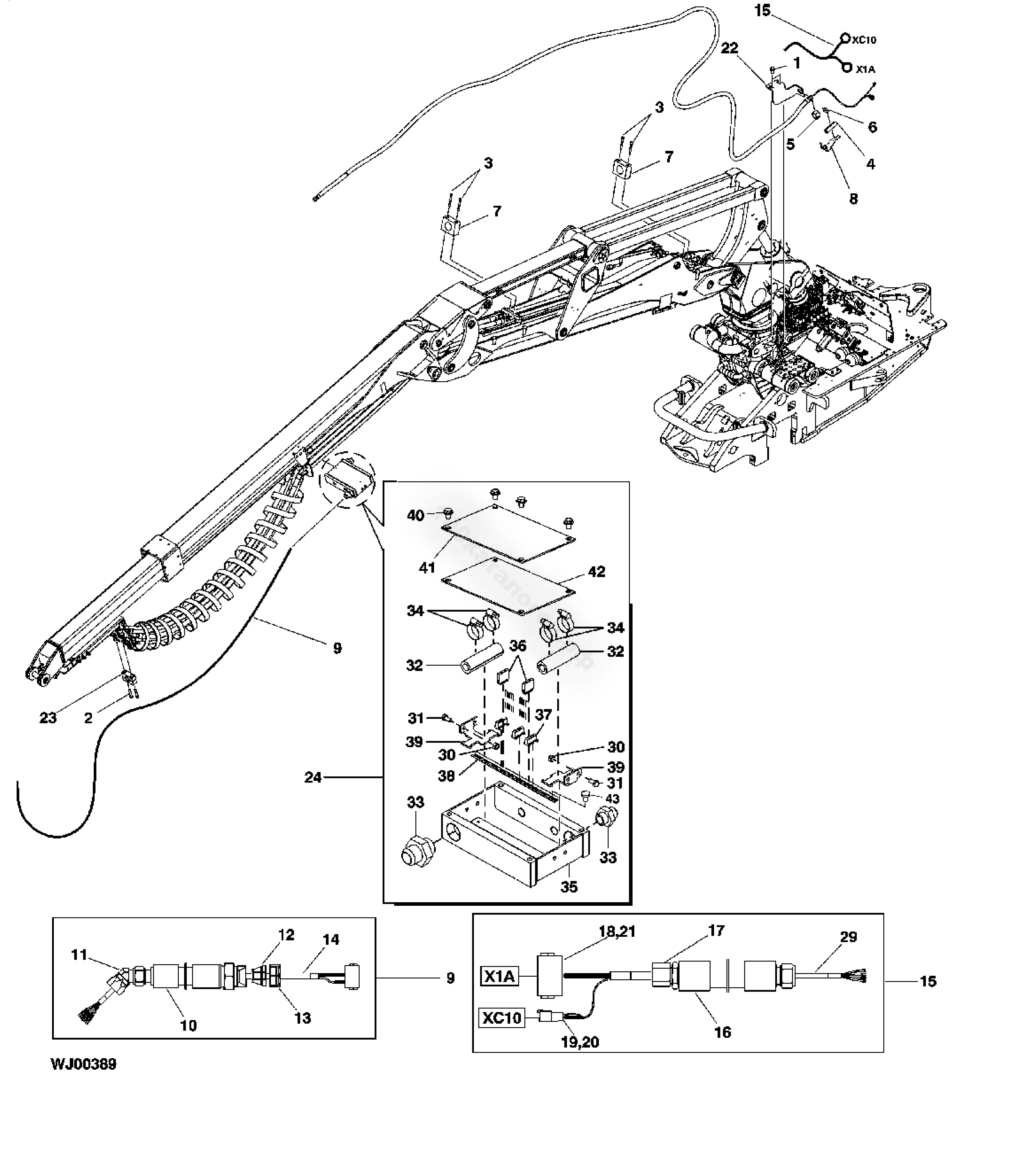

Жгут проводов для H414 (CH710, CH711)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9570	2	Винт	M12 X 25
2	19M9709	2	Винт	M10 X 60
3	19M9731	4	Винт	M6 X 50, CH711, 6 Pcs
4	F002404	1	Шланг для сыпучих материалов	-
5	F005093	1	Гайка	-
6	F074854	1	Хомут шланга	-
7	F028704	4	Хомут шланга	CH711, 3 Pcs
8	F632118	1	Хомут	-
9	F654934	1	Жгут проводов	CH710, Incl. Keys. 10-14, (Sub forF652875 )
10	no number	1	Шланг	CH710
11	F005090	2	Локтевой фитинг	-
12	F014883	2	Веревочное кольцо	-
13	F647319	2	Гайка	-
14	no number	1	Жгут проводов	CH710
15	F643614	1	Жгут проводов	Incl. Keys 16-21, 29
16	no number	1	Шланг	-
17	F005093	1	Гайка	-
18	F053690	1	Электрический разъем в сборе	-
19	57M7626	1	Электрическая клемма разъема	-
20	57M7676	1	Электрическая клемма разъема	-
21	57M7680	1	Электрическая клемма разъема	-
22	F651332	1	Кронштейн	-
23	F654378	1	Опора шланга	-
24	F645046	1	Коллекционная коробка	Incl. Keys 30-39
25	F052687	2	Электрический разъем в сборе	-
26	57M7634	2	Электрический разъем в сборе	-
27	57M7681	2	Электрическая клемма разъема	-
28	57M7542	2	Электрическая клемма разъема	-
29	F645415	1	Жгут проводов	-
30	14M7165	4	Контргайка	M6
31	19M9674	4	Винт с головкой	M6 X 12
32	F002404	2	Шланг для сыпучих материалов	-
33	F005095	2	Фитинг	-
34	F075168	4	Хомут шланга	-
35	F018506	1	Коробка	-
36	F019247	12	Электрическая клемма разъема	-
37	F019249	3	Опора	-
38	F044306	1	Рельс	-
39	F632064	2	Хомут	-
40	19M9567	4	Винт	M8 X 16
41	F018511	1	Крышка	-
42	F018513	1	Прокладка	-
43	21M7638	2	Винт	-
-	F654940	1	Жгут проводов	CH711, Incl. Keys 10-14
-	no number	1	Шланг	CH711
-	no number	1	Жгут проводов	CH711

Жгут проводов для H414 (CH710, CH711)

Нет текстового описания
