Открытый узел

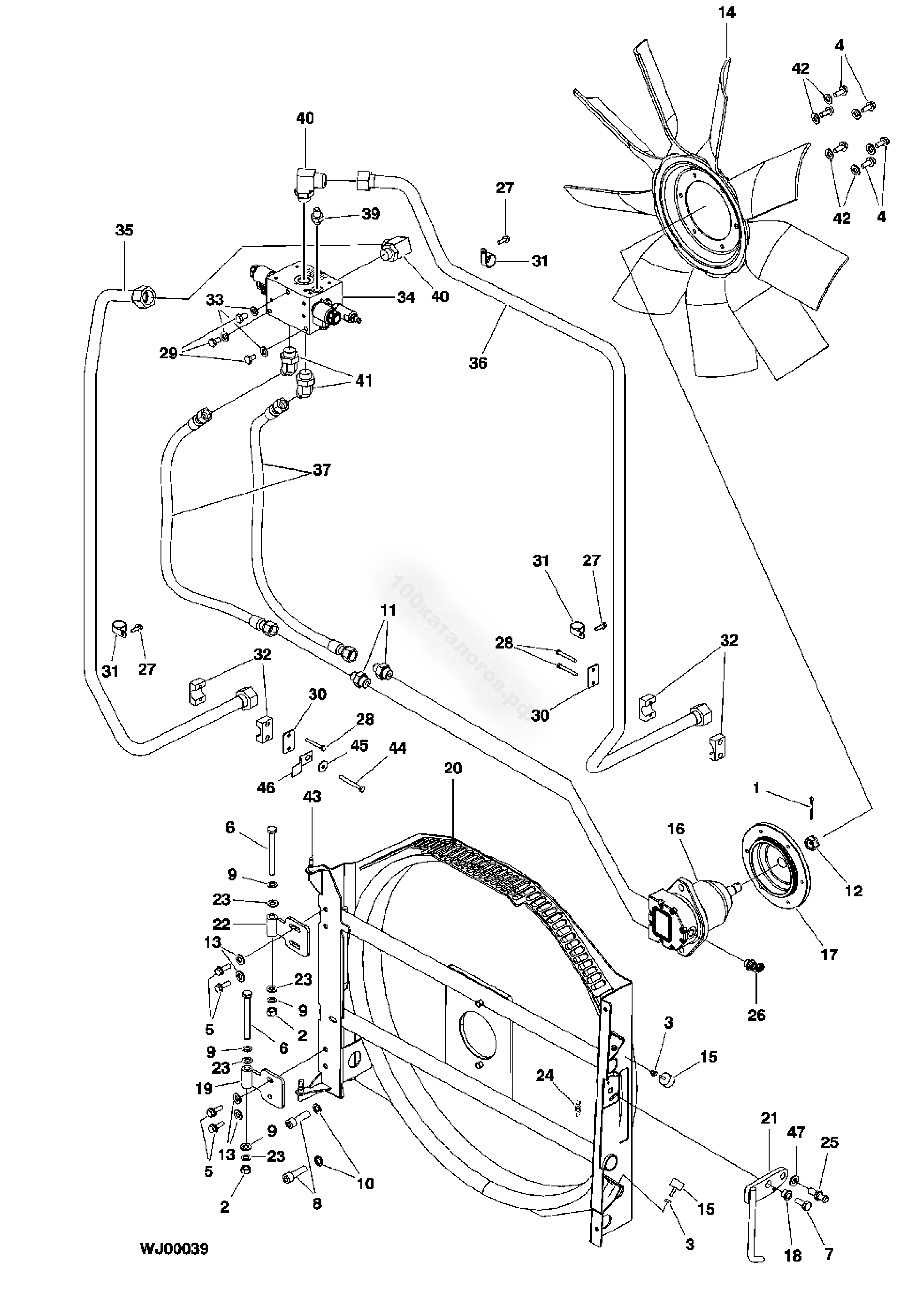

Вентилятор, кожух, защита и двигатель

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7109	1	Шплинт	4 X 40 MM
2	14M7610	2	Контргайка	M10
3	14M7622	2	Гайка	M6
4	19M9568	6	Винт	M8 X 20
5	19M9569	4	Винт	M8 X 25
6	19M9577	1	Винт крышки	M10 X 100
7	19M9639	1	Винт крышки	M10 X 25
8	19M9713	2	Винт	M12 X 30
9	24M7488	4	Шайба	10.500 X 20 X 2 MM
10	F002805	2	Стопорная шайба	-
11	F059213	1	Крепление	-
12	F031668	1	Гайка	-
13	F064436	10	Стопорная шайба	-
14	F069179	1	Всасывающий вентилятор	-
15	F070032	2	Поглотитель	-
16	F070823	1	Гидромотор	Components on Separate Page
17	F638377	1	Фланец	-
18	F638486	1	Втулка	-
19	F646007	1	Шарнир	-
20	F641601	1	Кронштейн	-
21	F643138	1	Пластина	-
22	F643985	1	Шарнир	-
23	F071010	6	Шайба	-
24	L158581	1	Пружина растяжения	-
25	L62039	1	Ударник	-
26	F071435	1	Крепление	-
27	19M9444	3	Винт	M6 X 20
28	19M9621	3	Винт крышки	M6 X 50
29	19M9637	2	Винт крышки	M10 X 16
30	F010635	1	Крышка	-
31	F017094	3	Опора шланга	-
32	F030640	2	Держатель	-
33	F064436	3	Стопорная шайба	-
34	F070041	1	Регулирующий клапан	Components on Separate Page
35	F642643	1	Труба	-
36	F642644	1	Труба	-
37	F072744	1	Гидравлический шланг - изготовление	-
39	F005052	1	Крепление	-
40	F025800	2	Угловое крепление	-
41	F059492	2	Угловое крепление	-
42	F008262	6	Стопорная шайба	-
43	F644482	1	Уплотнительная полоса	-
44	19M9622	1	Винт крышки	M6 X 55
45	-	1	Шайба	6.600 X 22 X 2 MM
46	-	1	Электрическое вспомогательное оборудование для подключения	-
47	24M7491	1	Шайба	X 24 X 2.500 MM

Вентилятор, кожух, защита и двигатель

Нет текстового описания
