Открытый узел

Система подачи мочевины, одинарный резервуар

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9446	4	Винт	M8 X 12
2	19M9686	2	Винт крышки	M8 X 40
3	24M7509	2	Шайба	8.400 X 16 X 1.600 MM
4	F003668	2	Зажим шланга	-
5	F005055	6	Крепление	-
6	F013594	1	Угловое крепление	-
7	F022417	2	Угловое крепление	-
8	F022914	1	Насос	-
9	F023030	1	Крепление	-
10	F024402	1	Угловое крепление	-
11	F024403	1	Гидравлический ограничитель	-
12	F044885	1	Гидравлический шланг - изготовление	-
13	F057800	1	Гидравлический шланг - изготовление	-
14	F069925	1	Пакет клапанов	Components on Separate Page
15	F644045	2	Кронштейн	-
16	F645435	1	Шланг	-
17	F645468	1	Труба	-
18	F011042	3	Угловое крепление	-
19	F013827	1	Термостатический регулирующий клапан	-
20	F021722	2	Зажим шланга	-
21	F048942	1	Крепление	-
22	F059900	3	Крепление	-
23	F059901	2	Угловое крепление	-
24	F059902	2	Крепление шланга	-
25	F059903	4	Крепление шланга	-
27	F070824	1	Фильтр	-
28	F642741	1	Бак	-
29	F642745	1	Шланг	-
30	F655081	1	Шланг	-
31	51M4236	1	Уплотнительное кольцо	-
32	19M9435	4	Винт	M6 X 16
33	F023566	1	Соединение	-
34	F635177	1	Водяной насос	-
35	F643757	1	Шланг	-
36	F005045	1	Угловое крепление	-
37	F005073	1	Тройниковое крепление	-
38	F010079	1	Крепление рукава	-
39	F023014	2	Крепление	-
40	F073020	4	Винт	-
41	F005012	4	Стопорная шайба	-
42	F648749	1	Кронштейн	-
43	F616190	1	Шланг	-
44	F023535	1	Тройниковое крепление	-
45	F025424	1	Крепление	-
46	F016447	2	Гидравлический шланг - изготовление	-
47	F072202	1	Гидравлический шланг - изготовление	-
48	F070822	1	Гидравлический шланг - изготовление	-
49	F017157	1	Зажим шланга	-
50	F658303	1	Шланг	-
51	F003668	1	Зажим шланга	-
52	F074855	1	Тройниковое крепление	-

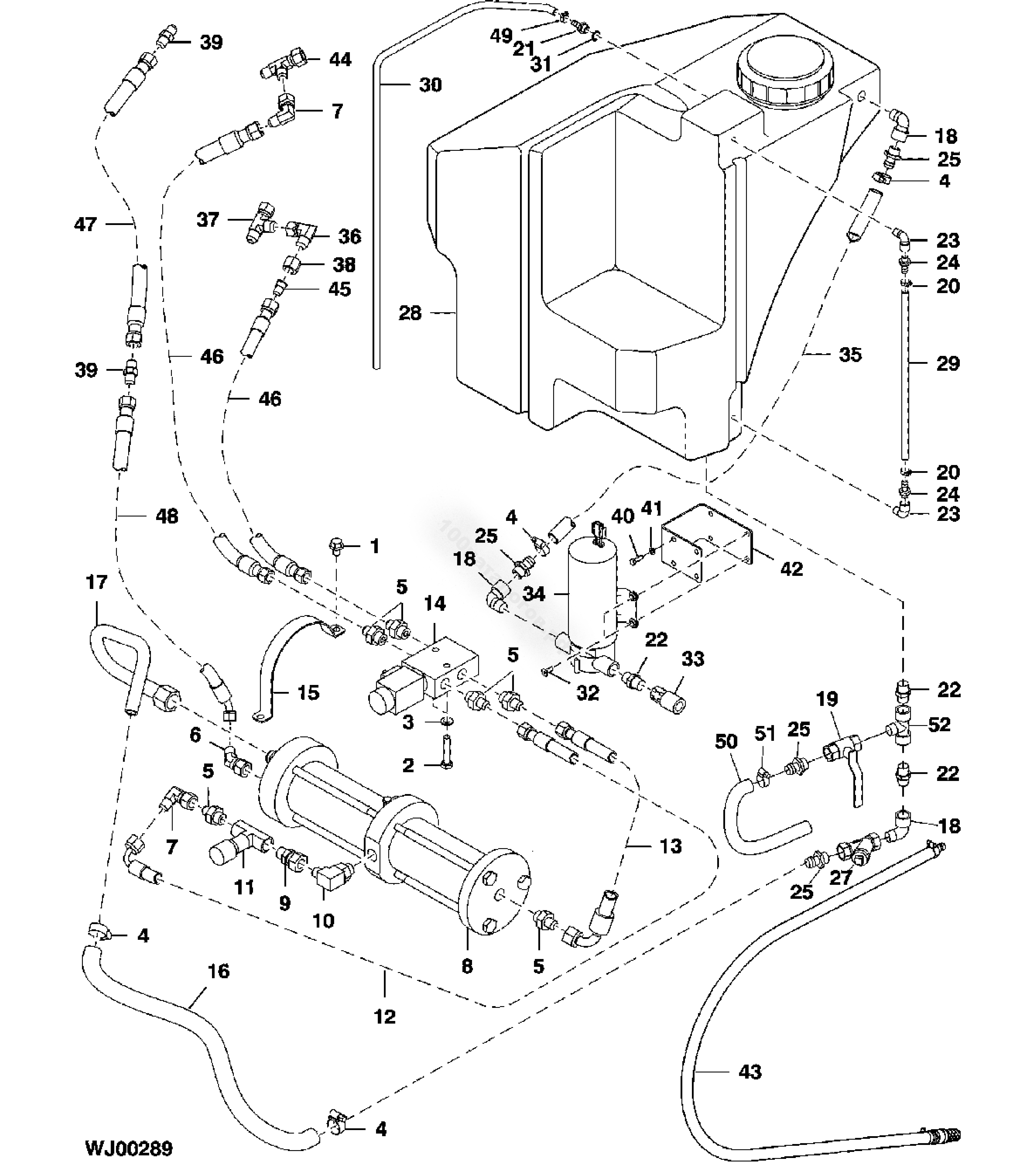

Система подачи мочевины, одинарный резервуар

Нет текстового описания
