Открытый узел

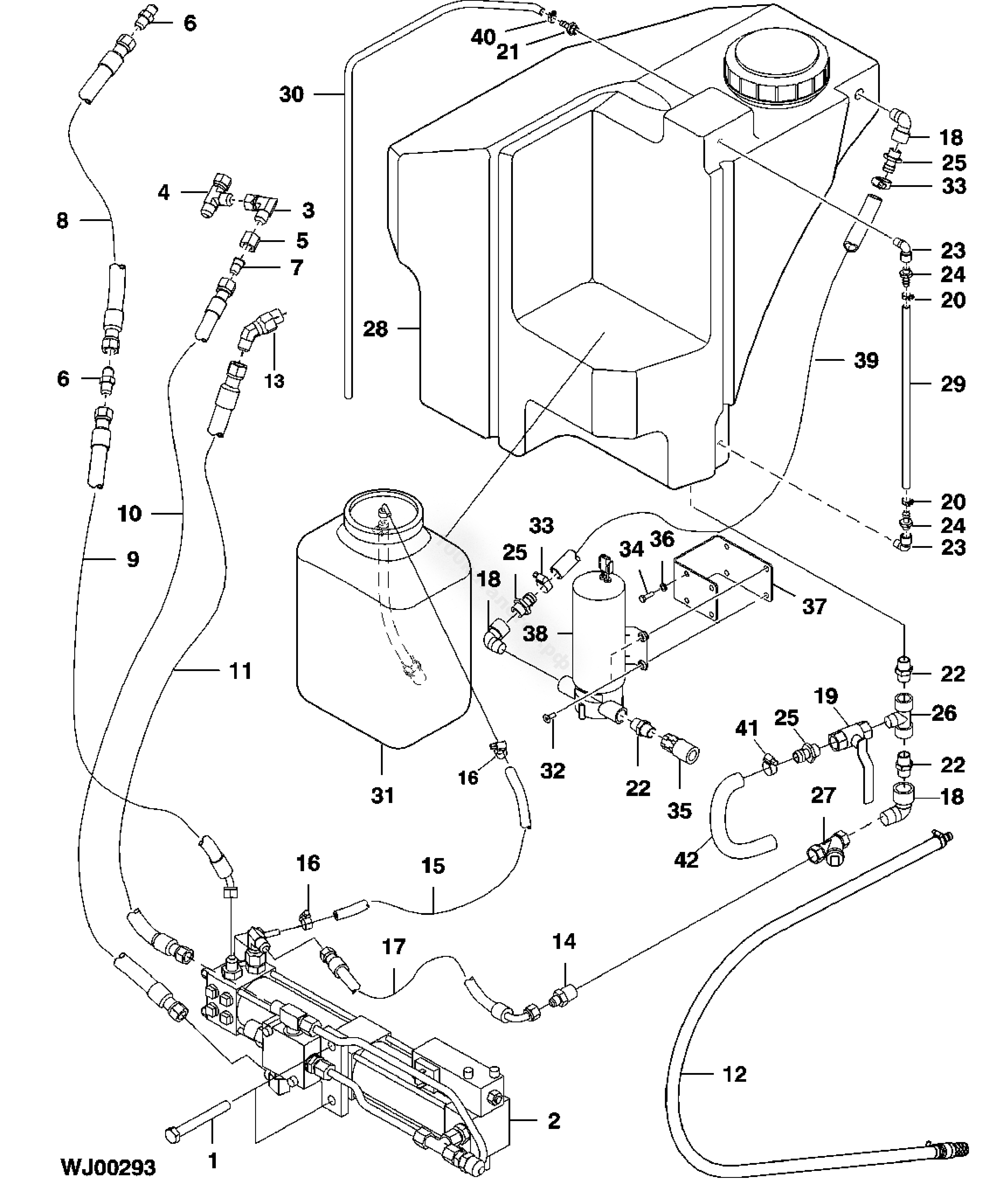

Система подачи мочевины, два резервуара

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9591	2	Винт крышки	M10 X 80
2	F070748	1	Гидравлический насос	-
3	F005045	1	Угловое крепление	-
4	F005073	1	Тройниковое крепление	-
5	F010079	1	Крепление рукава	-
6	F023014	2	Крепление	-
7	F025424	1	Крепление	-
8	F072202	1	Гидравлический шланг	L= 3400 mm
9	F057102	1	Гидравлический шланг	L= 2200 mm
10	F062813	1	Гидравлический шланг	L= 2000 mm
11	F071245	1	Гидравлический шланг	L= 1600 mm
12	F616190	1	Шланг	-
13	F012533	1	Угловое крепление	-
14	F071434	1	Крепление	-
15	F643770	1	Шланг	-
16	F074853	2	Хомут шланга	-
17	F013340	1	Гидравлический шланг	-
18	F011042	3	Угловое крепление	-
19	F013827	1	Термостатический регулирующий клапан	-
20	F021722	2	Хомут шланга	-
21	F048942	1	Крепление	-
22	F059900	3	Крепление	-
23	F059901	2	Угловое крепление	-
24	F059902	2	Крепление шланга	-
25	F059903	3	Хомут крепления	-
27	F070824	1	Сетчатый фильтр	-
28	F642741	1	Резервуар	-
29	F642745	1	Шланг	-
30	F655081	1	Шланг	-
31	F070749	1	Контейнер	-
32	19M9435	4	Винт	M6 X 16
33	F003668	2	Хомут шланга	-
34	19M9515	4	Винт	M16 X 40
35	F023566	1	Муфта	-
36	F005012	4	Стопорная шайба	-
37	F648749	1	Кронштейн	-
38	F635177	1	Водяной насос	-
39	F643757	1	Шланг	-
40	F017157	1	Хомут шланга	-
41	F003668	1	Хомут шланга	-
42	F658303	1	Шланг	-
43	F074855	1	Тройниковое крепление	-

Система подачи мочевины, два резервуара

Нет текстового описания
