Открытый узел

Регулирующий клапан стрелы

Регулирующий клапан стрелы

Регулирующий клапан стрелы

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

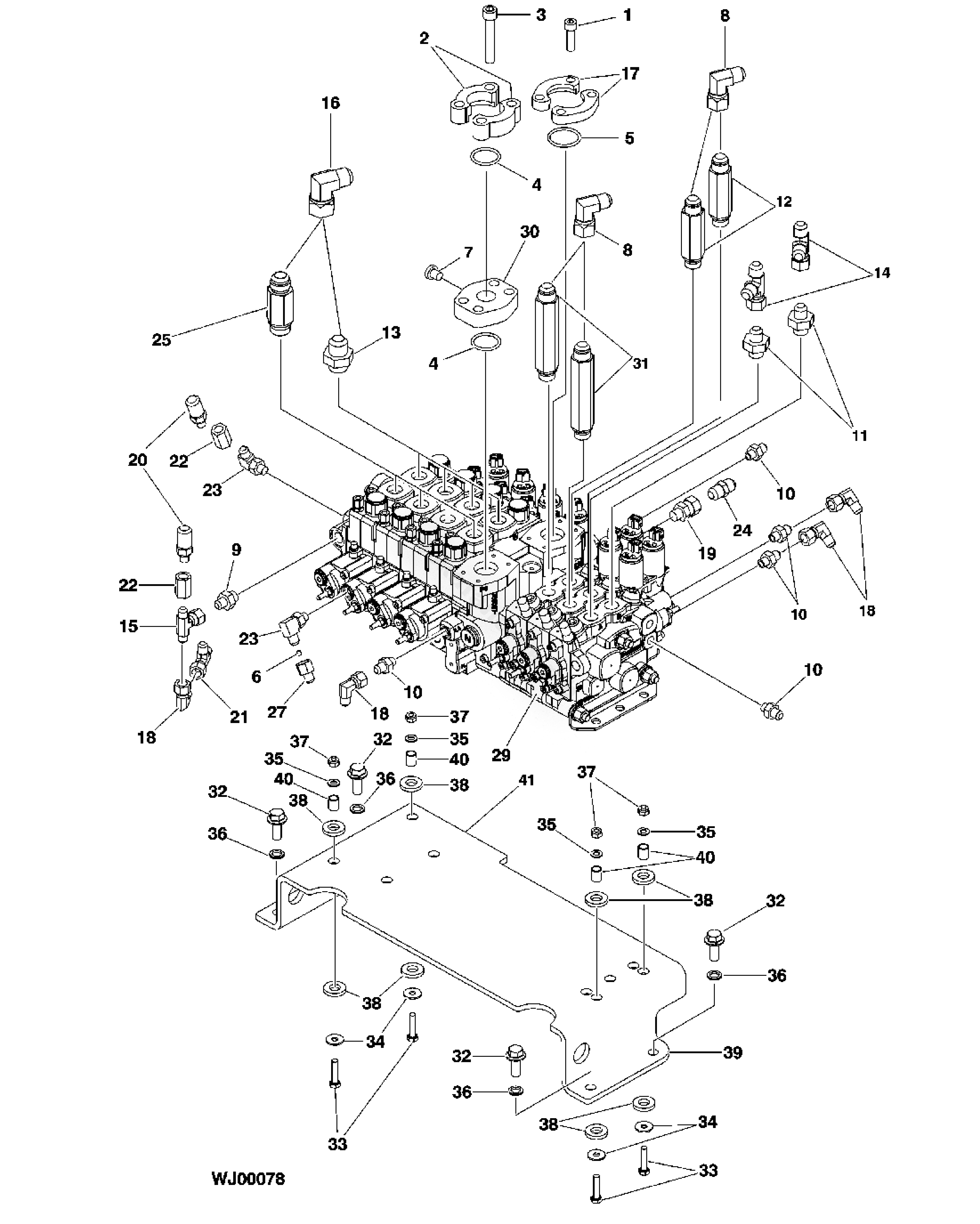

Регулирующий клапан стрелы

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8447	4	Винт	M10 X 35
2	F002698	2	Полузажим	-
3	19M9505	4	Винт	M12 X 70
4	F003761	2	О-кольцо	-
5	F003762	1	О-кольцо	-
6	F004626	1	Отверстие	-
7	F018111	1	Заглушка	-
8	F005046	4	Локтевой фитинг	-
9	F005055	1	Фитинг	-
10	F005057	5	Фитинг	-
11	F005059	2	Фитинг	-
12	F073077	2	Фитинг	-
13	F071845	4	Адаптер фитинга	-
14	F005073	2	Тройник фитинга	-
15	F005076	1	Тройник фитинга	-
16	F011482	8	Фитинг	-
17	F013893	2	Фланец	-
18	F022417	4	Локтевой фитинг	-
19	F023068	1	Фитинг	-
20	F023426	2	Фитинг	-
21	F023535	1	Тройник фитинга	-
22	F024364	2	Фитинг	-
23	F024599	2	Угловой фитинг	-
24	F026843	1	Фитинг	-
25	F027427	4	Фитинг	-
27	F040264	1	Фитинг	-
29	F070930	1	Стойка клапана	-
30	F071496	1	Фланцевый фитинг	-
31	F073078	2	Фитинг	+ 32, 33
32	19M9570	4	Винт	M12 X 25
33	19M9642	4	Винт с головкой	M10 X 40
34	24M7489	4	Шайба	10.500 X 30 X 2.500 MM
35	24M7488	4	Шайба	10.500 X 20 X 2 MM
36	F002805	4	Стопорная шайба	-
37	14M7610	4	Контргайка	M10
38	F602701	8	Изолятор	-
39	F642518	1	Пластина	-
40	F044703	4	Втулка	-
41	F642518	1	Пластина	-
