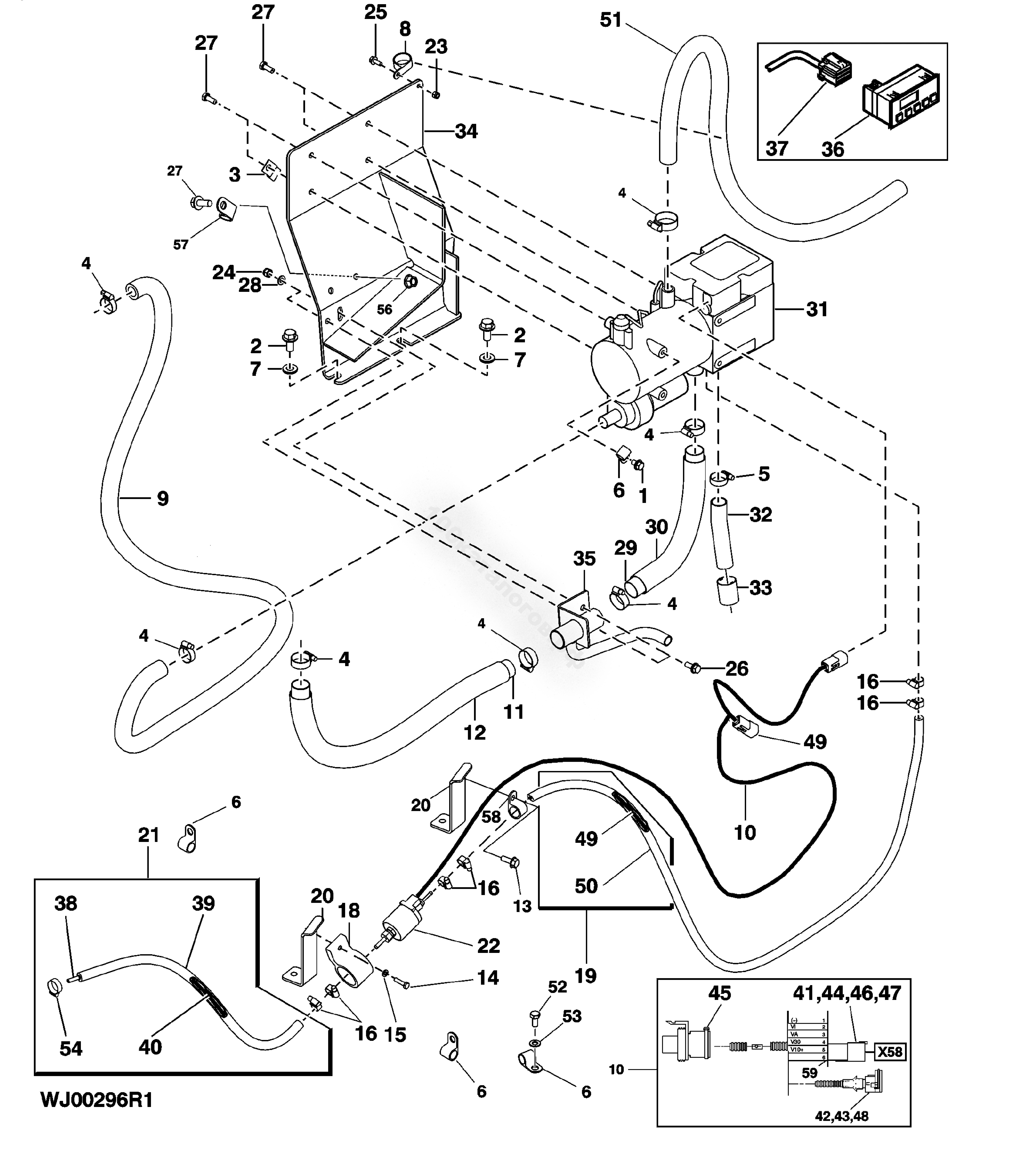

Открытый узел

Монтаж предпускового подогревателя двигателя

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9446	1	Винт	M8 X 12
2	19M9570	2	Винт	M12 X 25
3	57M8736	1	Электрический аксессуар для разъема	-
4	F075168	7	Хомут шланга	-
5	F074854	7	Хомут шланга	-
6	F046452	5	Опора шланга	1 Pc SN > 1609
7	F064437	2	Стопорная шайба	-
8	F061164	1	Опора шланга	-
9	F066967	1	Шланг	-1687 L= 2000 mm
10	F640283	1	Жгут проводов	-1749
11	F643270	1	Выхлопная труба	-
12	F643271	1	Защитный кожух шланга	-
13	19M9443	1	Винт	M6 X 16
14	19M9443	1	Винт	M6 X 16
15	24M7538	1	Шайба	-
16	F074853	6	Хомут шланга	-
18	F062774	1	Хомут	-
19	F640772	1	Чертеж расположения/сборки	L= 1900 mm, Incl. Keys 49, 50
20	F660434	2	Кронштейн	-
21	F653712	1	Топливный привод	L= 490 mm, Incl. Keys 38-40, 54
22	no number	1	Топливный насос	-
23	14M7625	1	Контргайка	M6
24	14M7596	2	Контргайка	M8
25	19M9443	1	Винт	M6 X 16
26	19M9569	2	Винт	M8 X 25
27	19M9568	5	Винт	M8 X 20
28	24M7509	3	Шайба	8.400 X 16 X 1.600 MM
29	F643272	1	Выхлопная труба	-
30	F660559	1	Шланг	-
31	F062667	1	Нагреватель	-
32	F645810	1	Шланг	F062771 X 120 mm
33	F062772	1	Втулка	-
34	F663041	1	Опора	-
35	F638053	1	ВЫхлопная труба	-1813
36	F055190	1	Таймер	-
37	F653069	1	Жгут проводов	(A) Components on Separate Page
38	F070984	1	Шпиндель	-
39	F070981	1	Гидравлический шланг	L= 490 mm
40	F072555	1	Топливный привод	L= 425 mm
41	57M7629	1	Электрический корпус разъема	-
42	57M7406	1	Электрический разъем в сборе	-
43	57M7399	2	Электрическая клемма разъема	-
44	57M7678	1	Электрическая клемма разъема	-
45	F005334	1	Стяжная лента	-
46	R78066	2	Электрическая клемма разъема	-
47	57M7541	3	Электрическая клемма разъема	-
48	57M9532	2	Электрическая клемма разъема	-
49	no number	1	Топливный привод	-
50	no number	1	Шланг	-
51	no number	1	Шланг	-
52	19M9681	1	Винт с головкой	-1608 M8 X 16
53	24M7509	1	Шайба	-1608 8.400 X 16 X 1.600 MM
54	F017157	1	Хомут шланга	-
56	14M7601	1	Гайка фланца	M8
57	F046452	1	Опора шланга	-
58	F027026	1	Держатель	-
59	F052693	1	Заглушка	-
-	F661799	1	Прокладка	1814-
-	F066795	1	Шланг	1688-
-	F663442	1	Жгут проводов	1750- Incl. Keys 41–48, 59, Use with F075622
-	F640826	1	Чертеж расположения/сборки	L= 490 mm, Incl. Keys 38-40, 54

Монтаж предпускового подогревателя двигателя

Нет текстового описания
