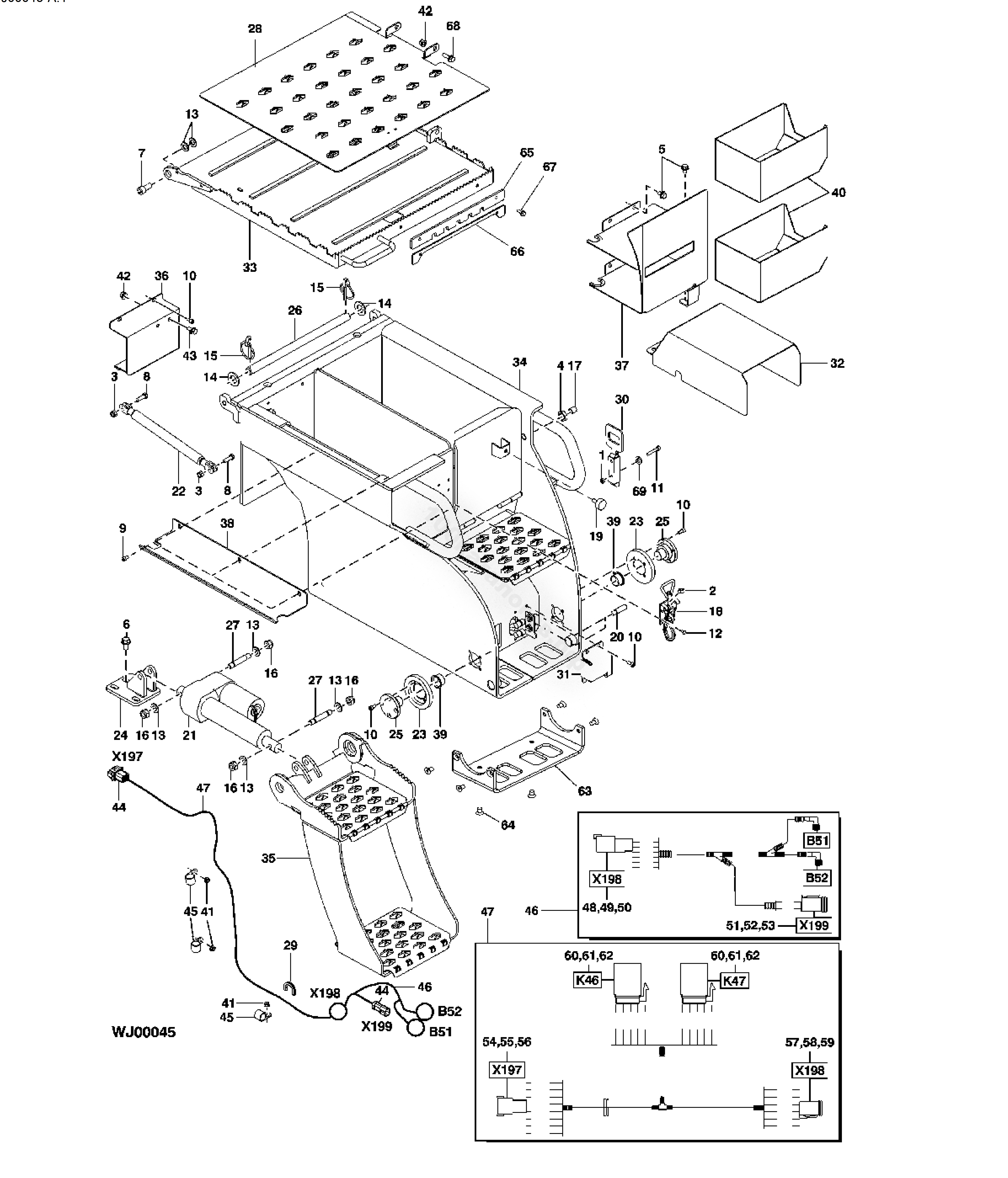

Монтаж лестниц

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7622	2	Гайка	M6
2	14M7624	1	Гайка	M8
3	14M7626	2	Контргайка	M8
4	14M7627	1	Гайка	M16
5	14M7627	5	Винт	M8 X 12
6	19M9448	3	Винт	M10 X 20
7	19M9553	2	Винт	M12 X 25
8	19M9683	2	Винт с головкой	M8 X 25
9	19M9721	3	Винт	M6 X 10
10	19M9723	15	Винт	M6 X 12
11	19M9728	2	Винт	M6 X 35
12	21M7562	4	Винт	M5 X 8
13	24M7491	9	Шайба	13 X 24 X 2.500 MM
14	24M7500	2	Шайба	21 X 37 X 3 MM
15	99M7143	2	Быстрозажимной штифт	-
16	F003590	4	Контргайка	M12
17	F004447	1	Самофиксирующийся винт	-
18	F005244	1	Защелка	-
19	F053309	1	Поглотитель	-
20	F070870	2	Датчик	-
21	F073081	1	Привод	-
22	F073281	1	Газовый цилиндр	-
23	F642532	2	Пластина	-
24	F642548	1	Кронштейн	-
25	F642557	2	Ось	-
26	F642560	1	Ось	-
27	F642561	2	Ось	-
28	F653166	1	Крышка	-
29	F644766	1	Накладка для погоды	-
30	F645297	1	Замок	-
31	F649537	1	Пластина	-
32	F653171	1	Пластина	-
33	F653165	1	Крышка	-
34	F653178	1	Рама	-
35	F653184	1	Лестница	-
36	F653201	1	Крышка	-
37	F653120	1	Кронштейн	-
38	F653681	1	Пластина	-
39	F071140	2	Подшипник	-
40	F073280	2	Коробка	-
41	14M7600	3	Фланцевая гайка	M6
42	14M7601	4	Фланцевая гайка	M8
43	19M9567	2	Винт	M8 X 16
44	57M8736	2	Электрический соединительный аксессуар	-
45	F038308	3	Опора шланга	-
46	F644686	1	Жгут проводов	Incl. Keys 48-53
47	F648917	1	Жгут проводов	Incl. Keys 54-62
48	F045796	1	Электрический разъем в сборе	-
49	F045797	1	Наконечник	-
50	F0598432	4	Электрическая клемма разъема	-
51	F052686	1	Электрический разъем в сборе	-
52	F052688	1	Замок	-
53	F052691	2	Наконечник	-
54	F053690	1	Электрический разъем в сборе	-
55	57M7680	1	Электрическая клемма разъема	-
56	F052692	8	Крепление штифта	-
57	F043922	1	Электрический разъем в сборе	-
58	no number	1	Клин	-
59	F052691	6	Наконечник	-
60	no number	2	Корпус разъема	-
61	R104933	10	Электрическая клемма разъема	-
62	F121308	2	Реле	-
63	F655253	1	Пластина	-
64	19M10230	6	Винт	-
65	F653646	1	Пластина	-
66	F653647	1	Пластина	-
67	19M9443	2	Винт	M6 X 16
68	19M9569	2	Винт	M8 X 25
69	24M7506	2	Шайба	6.400 X 12 X 1.600 MM
