Масляный радиатор

Нет текстового описания

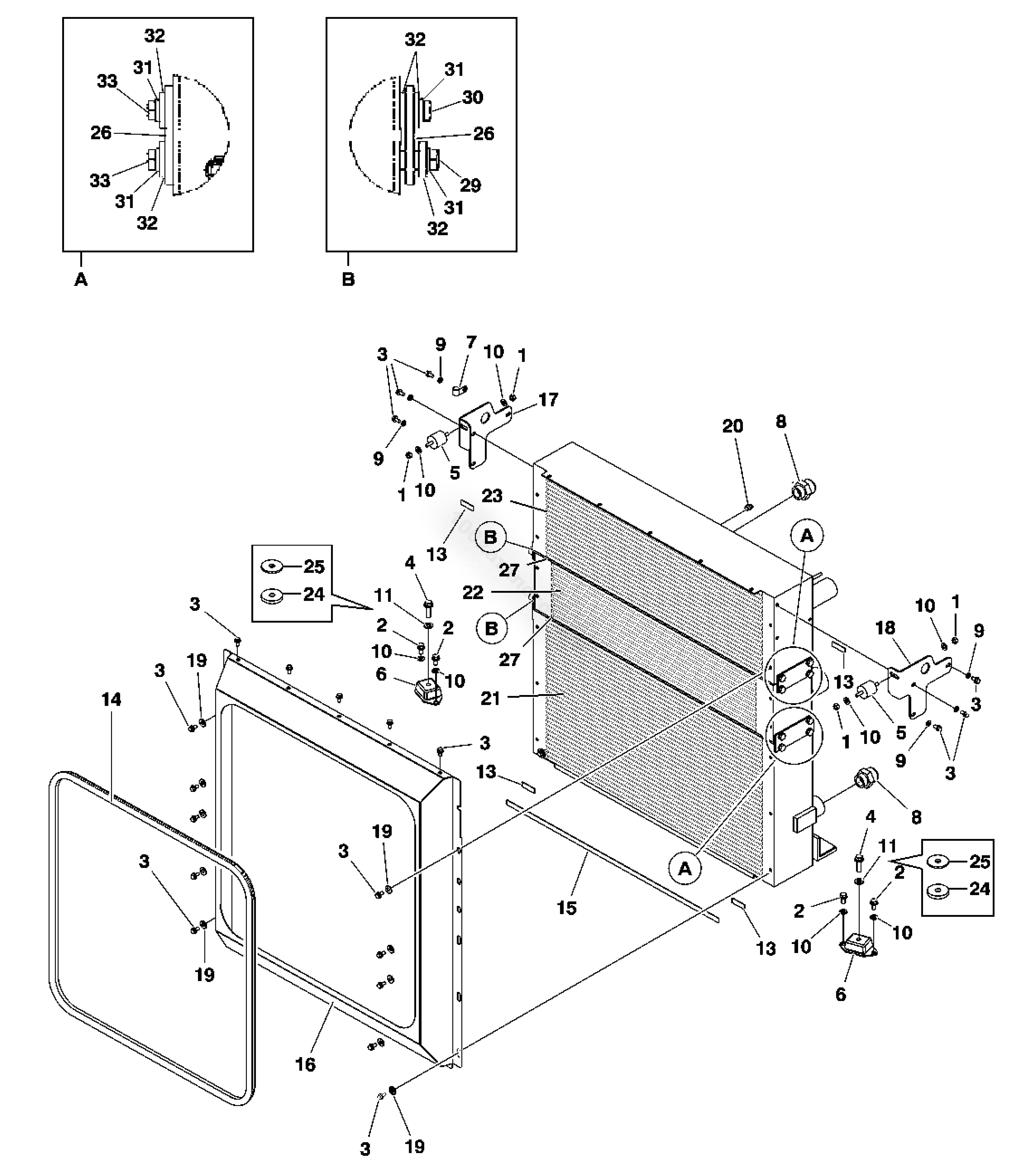

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7614	4	Гайка	M10
2	19M9448	4	Винт	M10 X 20
3	19M9567	21	Винт	M8 X 16
4	19M9572	2	Винт	M12 X 40
5	F040593	2	Демпфер кручения	-
6	F048323	2	Демпфер кручения	-
7	F053301	1	Держатель	-
8	F057290	2	Крепление	-
9	F064435	6	Стопорная шайба	-
10	F064436	8	Стопорная шайба	-
11	F064437	2	Стопорная шайба	-
13	F628975	4	Уплотнительная полоса	L= 50 mm
14	F642822	1	Уплотнительная полоса	L= 3150 mm
15	F642824	1	Уплотнительная полоса	L= 880 mm
16	F654898	1	Рама	(А)
17	F651505	1	Пластина	-
18	F651504	1	Пластина	-
19	24M7494	9	Шайба	15 X 28 X 2.500 MM
20	F043189	1	Крепление	-
21	F071314	1	Масляный радиатор	-
22	F071315	1	Радиатор	-
23	F071316	1	Охладитель	-
24	F647709	1	Пластина	8 mm
25	F647710	1	Пластина	4 mm
26	F075157	4	Пластина	-
27	F073014	4	Уплотнитель	-
29	19M9685	4	Винт крышки	M8 X 35
30	19M9684	4	Винт крышки	M8 X 30
31	F074679	16	Втулка	-
32	24M7482	20	Шайба	9 X 28 X 3 MM
33	19M9683	8	Винт крышки	M8 X 25
