Открытый узел

Левый джойстик ( - XXXX) WJ00345

Левый джойстик ( - XXXX) WJ00345

Левый джойстик ( - XXXX) WJ00345

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

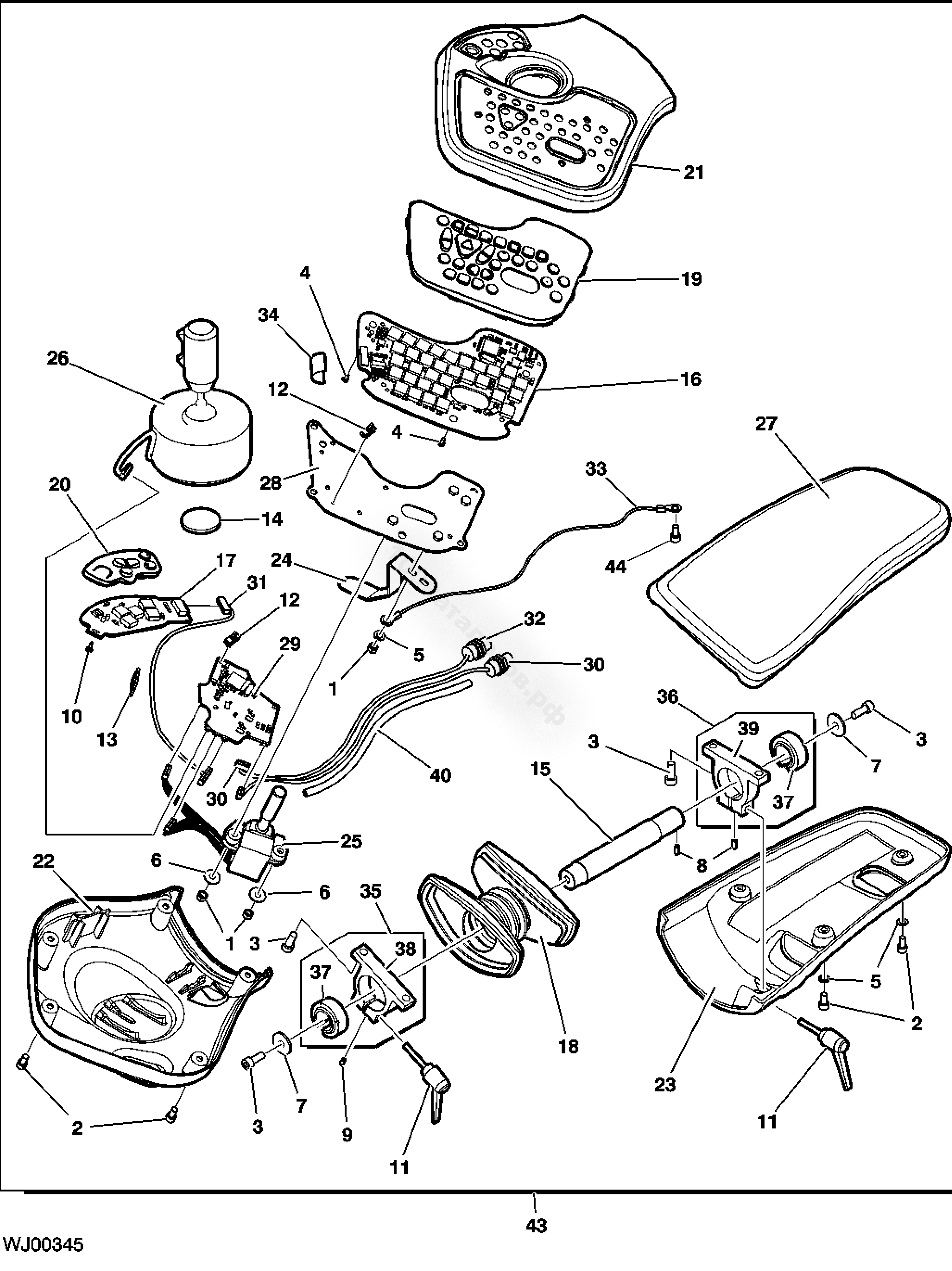

Левый джойстик ( - XXXX) WJ00345

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7621	4	Гайка	M5
2	19M9477	9	Винт	M5 X 10
3	19M9724	6	Винт	M6 X 16
4	21M7537	3	Винт	M3 X 6
5	24M7502	5	Шайба	5.300 X 10 X 1 MM
6	24M7503	2	Шайба	5.300 X 15 X 1.200 MM
7	24M7505	2	Шайба	6.600 X 22 X 2 MM
8	34M7308	2	Пружинный штифт	-
9	34M7309	1	Пружинный штифт	-
10	F030763	2	Винт	-
11	F054607	2	Рычаг управления	-
12	F072662	7	Распорка	-
13	F073381	1	Основание	-
14	F613877	1	Колодка	-
15	F639217	1	Штифт	-
16	F639491	1	Печатная плата	-
17	F639500	1	Печатная плата	-
18	F642904	1	Крышка	-
19	F653487	1	Нажимная кнопка	-
20	F642914	1	Нажимная кнопка	-
21	F642915	1	Панель	-
22	F642916	1	Панель	-
23	F642917	1	Панель	-
24	F642919	1	Пластина	-
25	F643146	1	Рычаг управления	-
26	F643148	1	Рычаг управления	-
27	F643163	1	Подушка	-
28	F643176	1	Кронштейн	-
29	F644369	1	Печатная плата	-
30	F648046	1	Жгут проводов	-
31	F648047	1	Жгут проводов	-
32	F648048	1	Жгут проводов	-
33	F648050	1	Жгут проводов	-
34	F648109	1	Жгут проводов	-
35	F651163	1	Подшипник с корпусом	Incl. Keys 37, 38
36	F651164	1	Подшипник с корпусом	Incl. Keys 37, 39
37	F052588	2	Подшипник	-
38	F602147	1	Крышка подшипника	-
39	F052599	1	Крышка подшипника	-
40	F654915	1	Щит	-
43	F645380	1	Подлокотник	Incl. Keys 1-42, 44
44	19M9478	1	Винт	M5 X 16
