Крепление тормоза на раме и гидравлика

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7031	2	Гайка	M12
2	19M8634	2	Винт с головкой	M12 X 35
3	F641230	6	Втулка	-
4	F000892	1	Пластина	-
5	F001275	2	Штифт	-
6	F003361	4	Стопорное кольцо	-
7	F005076	1	Тройник фитинга	-
8	F651654	1	Кронштейн	-
9	F022423	2	Крепление	-
10	F074101	2	Гидравлическая направляющая штока гидравлического цилиндра	-
11	F059521	2	Уплотнение	-
12	F070829	6	Винт	-
13	F613301	2	Цилиндр	-
14	F613302	2	Поршень	-
15	F613371	2	Втулка	-
16	F619201	2	Тормозной трубопровод	-
17	no number	1	Рама	Components on Separate Page
18	F022417	1	Локтевой фитинг	-
19	no number	1	Клапан	Components on Separate Page
20	F062804	1	Гидравлический шланг	L= 2500 mm
21	F043530	1	Гидравлический шланг	L= 500 mm

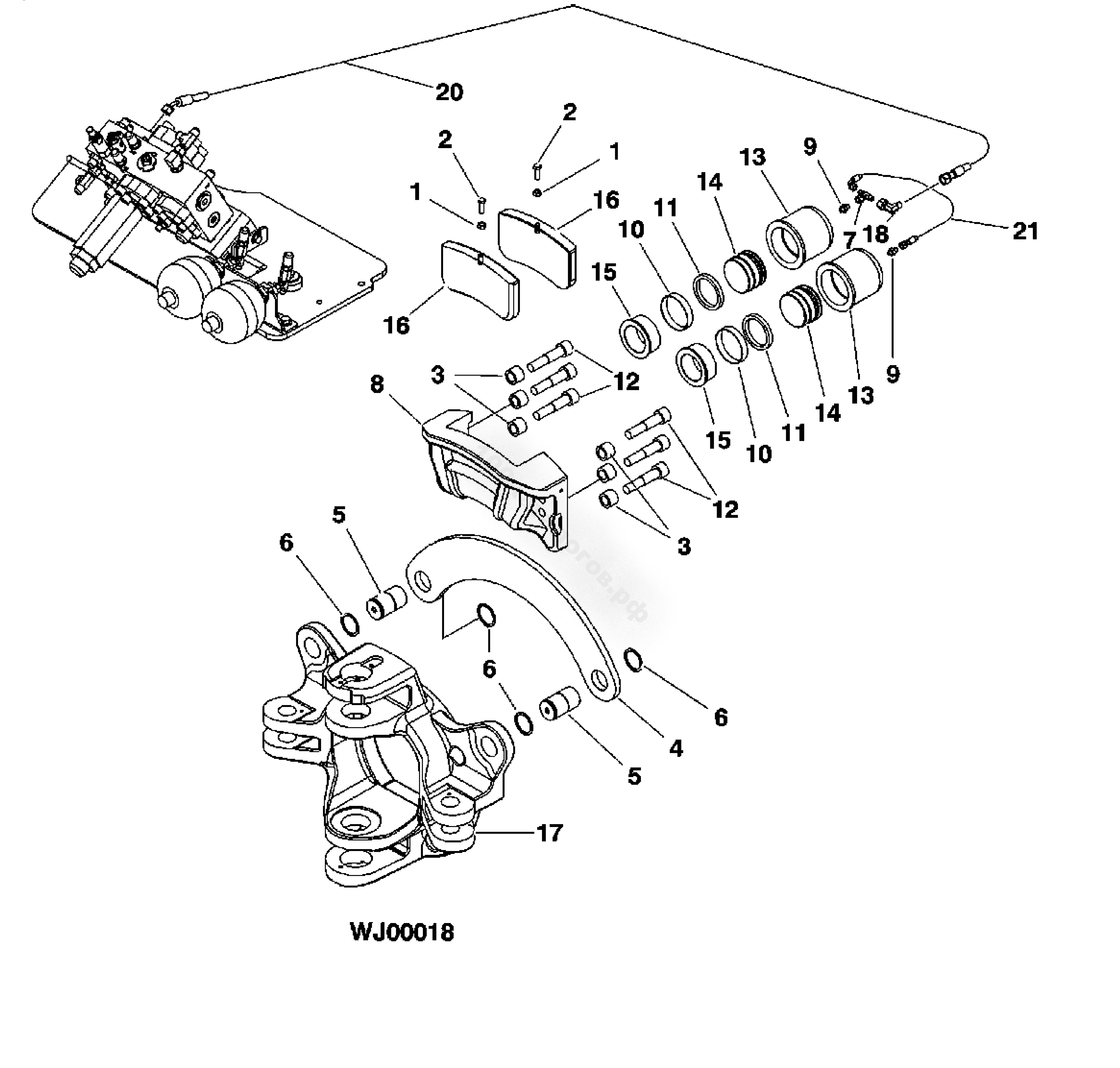

Крепление тормоза на раме и гидравлика

Нет текстового описания
