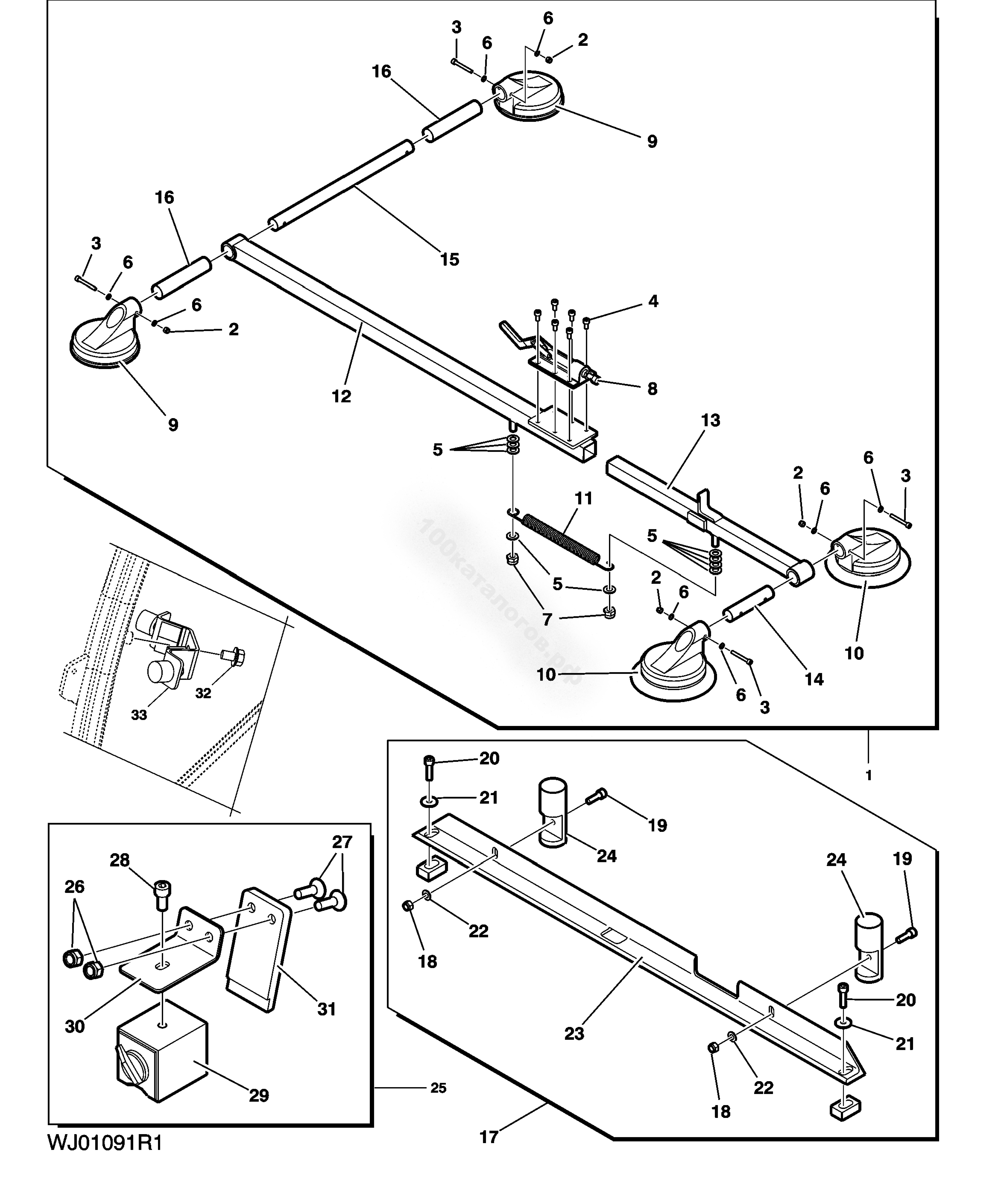

Инструменты для крепления окон

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F658335	4	Специальный сервисный инструмент	(A) Windscreen Mounting Tool Incl. Keys 2-16
2	14M7666	4	Контргайка	-
3	19M8919	6	Винт	M5 X 40
4	19M9723	9	Винт	M6 X 12
5	24M7488	9	Шайба	10.500 X 20 X 2 MM
6	24M7502	8	Шайба	5.300 X 10 X 1 MM
7	F003589	2	Контргайка	-
8	F074884	1	Хомут	-
9	F074885	2	Держатель	-
10	F074886	2	Держатель	-
11	F074894	1	Удлинительная пружина	-
12	no number	1	Рама	-
13	no number	1	Рама	-
14	no number	1	Трубка	-
15	no number	1	Трубка	-
16	no number	2	Трубка	-
17	F658430	1	Специальный сервисный инструмент	(A) Windscreen Mounting Tool Incl. Keys 18-24
18	14M7626	2	Контргайка	-
19	19M9738	2	Винт	M8
20	19M9739	2	Винт	M8 X 25
21	24M7508	2	Шайба	M8 X 30
22	24M7509	2	Шайба	8.400 X 24 X 2 MM
23	no number	1	Рама	8.400 X 16 X 1.600 MM
24	no number	1	Держатель	-
25	F658570	1	Специальный сервисный инструмент	(B) Side Windscreen Mounting Tool Incl. Keys 26-31
26	14M7626	2	Контргайка	M8
27	19M9561	2	Винт	M8 X 25
28	19M9736	1	Винт	M8 X 16
29	F074895	1	Магнит	-
30	no number	1	Кронштейн	-
31	no number	1	Пластина	-
32	19M9446	4	Винт	M8 X 12
33	F662195	4	Кронштейн	(C) Windshield Installation Bracket
