Открытый узел

Дверь и окно кабины

Дверь и окно кабины

Дверь и окно кабины

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

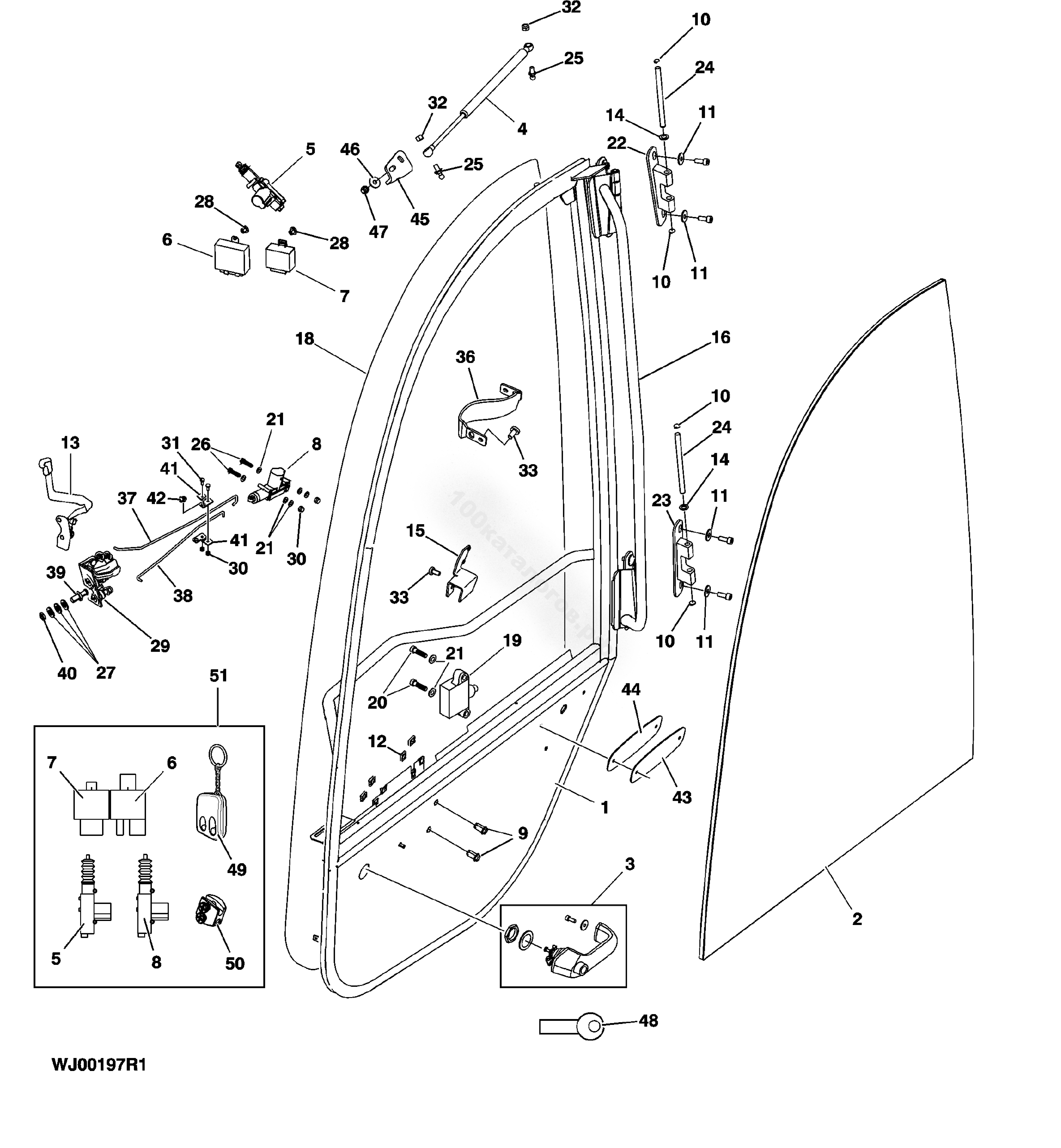

Дверь и окно кабины

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL201257	1	Дверь	(Sub for AL181769)
2	L202785	1	Оконное стекло	(Sub for L176067)
3	AL178672	1	Ручка	-
4	AL174356	1	Газовый цилиндр	-
5	F643040	1	Привод	-
6	F643038	1	Релейный модуль	-
7	F643037	1	Электронный блок управления	-
8	F643041	1	Привод	-
9	L173590	2	Приварная гайка	-
10	40M7189	4	Стопорное кольцо	-
11	24M7207	4	Шайба	8.400 X 24 X 2 MM
12	L114257	4	Гайка	-
13	AL178673	1	Рычаг	-
14	24M7096	2	Шайба	10.500 X 18 X 1.600 MM
15	AL200621	1	Кронштейн	-
16	no number	1	Ручка	-
18	AL203132	1	Накладка для погоды	(Sub for L200373)
19	F643086	1	Переключатель	-
20	L173741	2	Винт	-
21	24M7117	4	Шайба	4.300 X 9 X 0.800 MM
22	AL202583	1	Петля	(Sub for AL180985)
23	AL202584	1	Петля	(Sub for AL180986)
24	L176062	2	Штифт	-
25	R237474	1	Шаровый палец	-
26	19M9158	2	Винт	M4 X 40
27	24M7047	2	Шайба	13 X 24 X 2.500 MM
28	L40924	2	Гайка	-
29	AL178671	4	Замок	-
30	14M7264	1	Контргайка	M4
31	21M7250	2	Винт	M4 X 12
32	L113993	1	Гайка	-
33	L174485	2	Винт	-
34	19M7768	1	Винт	M6 X 16
35	24M7309	1	Шайба	6.600 X 22 X 2 MM
36	AL179293	1	Кронштейн	-
37	L173413	1	Стержень	-
38	L176157	1	Стержень	-
39	L173656	1	Стопор	-
41	L176138	2	Хомут	-
42	L173759	1	Зажим	-
43	L203256	1	Кронштейн	(A) When no Side Wipers
44	L203255	1	Уплотнительная шайба	-
45	L203128	1	Кронштейн	-
46	L202306	2	Шайба	-
47	14M7327	4	Контргайка	M8
48	AL71350	1	Ключ	-
49	F643039	1	Ключ	(B) Central Lock
50	L173416	1	Хомут	-
51	F643036	1	Детали сборочной линии	Incl. Keys 5–8, 49, 50
-	L200553	1	Грунтовка	-
