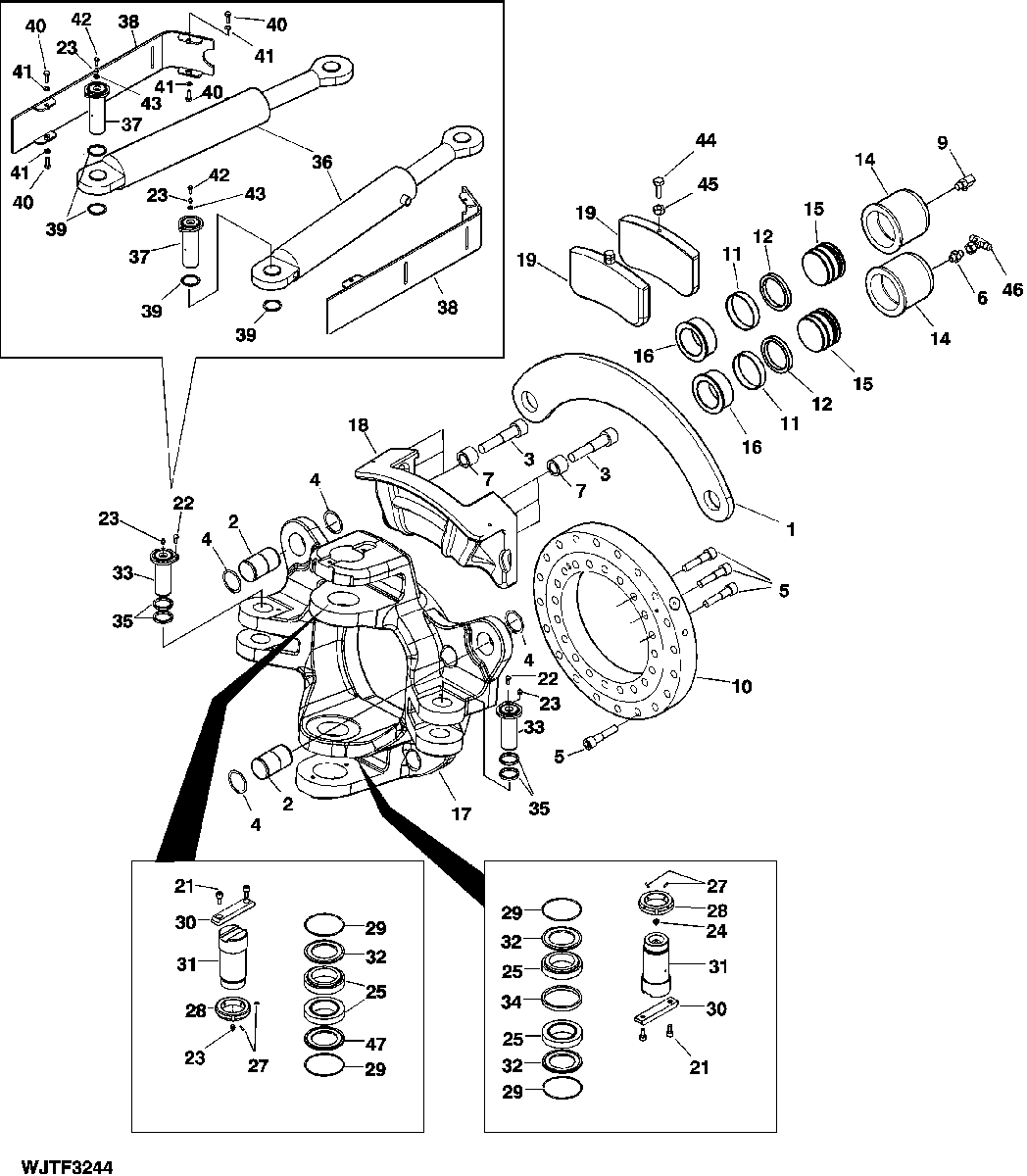

MIDDLE JOINT FROM SERIAL NO. 0549- [02H11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F000892	1	Plate	-
2	F001275	2	PIVOT PIN	-
3	19M9541	6	SCREW	M24 X 110, (REPLACES F012898)
4	40M1843	4	Snap Ring	-
5	19M9531	40	Screw	M20 X 90
6	F022423	1	Fitting	-
7	F632910	6	BUSHING	-
9	F022414	1	Elbow Fitting	-
10	F033618	1	Swing Bearing	PAINTED (UNPAINTED F016322)
11	F058611	2	HYDR. CYLINDER ROD GUIDE	-
12	F059521	2	Seal	-
14	F613301	2	Cylinder	-
15	F613302	2	Piston	-
16	F613371	2	Bushing	-
17	F631305	1	GUDGEON	WITH REAR FRAME F631631
18	F619082	1	HOUSING	-
19	F619201	2	Brake Pad	-
21	19M9553	4	Screw	M12 X 25
22	19M9698	2	Screw	M10 X 25
23	58M5575	3	Lubrication Fitting	-
24	58M5578	1	Lubrication Fitting	-
25	F003808	4	Tapered Roller Bearing	-
27	22M7190	4	Set Screw	M6 X 16
28	F042305	2	Nut	-
29	F047701	4	O-RING	-
30	F612557	2	Strap	-
31	F618716	2	PIN FASTENER	-
32	F629108	3	Spacer	(REPLACES F618717)
33	F619265	2	PIN	-
34	F619372	1	Spacer	-
35	F619382	4	Spacer	-
36	-	2	Part 32	SEE PAGE 0965-2
37	F625438	2	PIN	-
37	F633644	2	PIN	-
38	F620971	2	COVER	-
39	F620791	4	SPACER	-
40	19M9640	8	Cap Screw	M10 X 30
41	24M7488	8	Washer	10.500 X 20 X 2 MM
42	19M9682	2	Cap Screw	M8 X 20
43	F008262	2	Lock Washer	-
44	19M8634	2	Cap Screw	M12 X 35
45	14M7031	2	Nut	M12
46	F005076	1	Tee Fitting	-
47	F631410	1	SPACER	-
47	F633625	1	Spacer	-

MIDDLE JOINT FROM SERIAL NO. 0549- [02H11]
