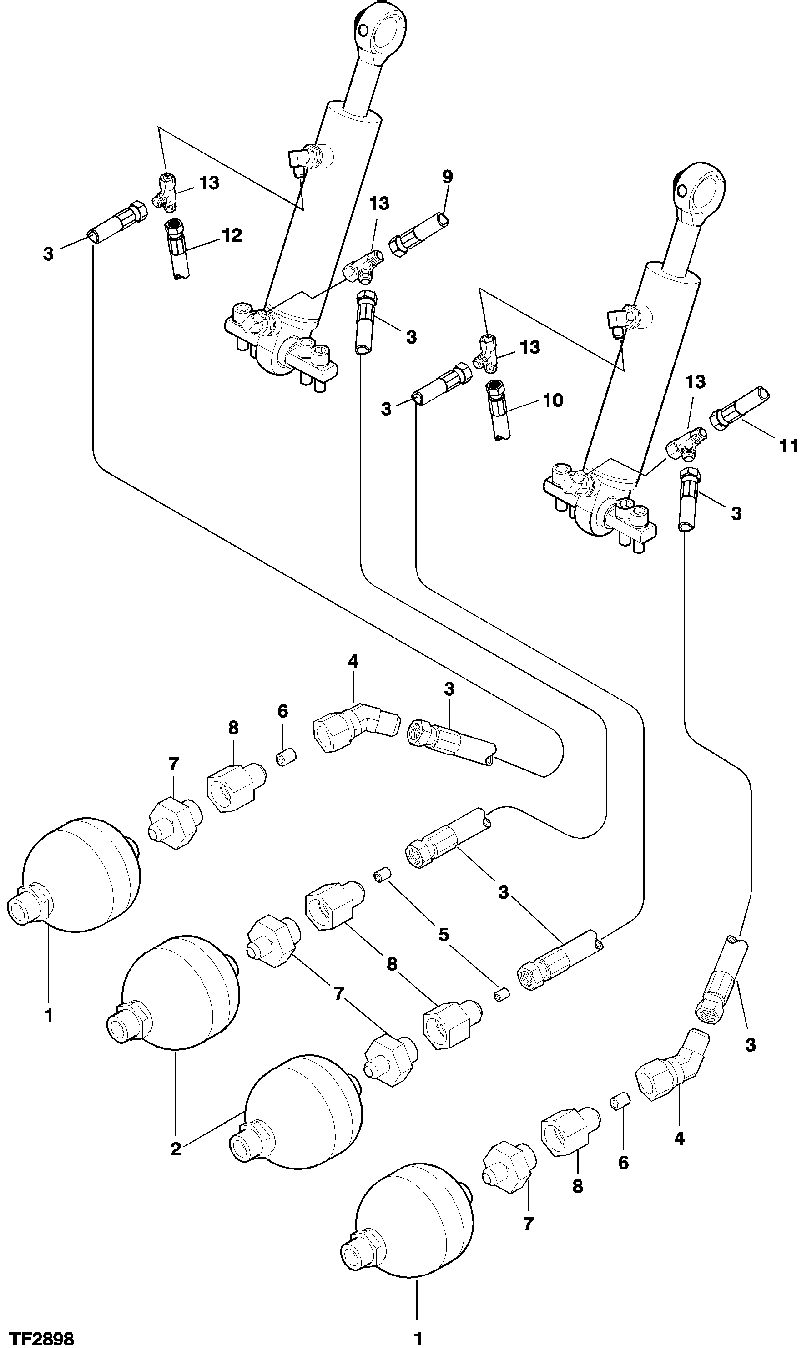

HYDRAULIC MOUNTING, CABIN DAMPER SYSTEM [03K21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F064603	2	HYDRAULIC ACCUMULATOR	25 BAR
2	F064604	2	HYDRAULIC ACCUMULATOR	40 BAR
3	F049022	4	HOSE-ASSY	L= 1575 (REPLACES F064605)
4	F013594	2	Elbow Fitting	-
5	F017241	2	Orifice	DIA 1.0 MM
6	F004591	2	Orifice	DIA 1.2 MM
7	F005056	4	Fitting	-
8	F040264	4	Fitting	-
9	-	1	Part 9	SEE PAGE 4360-2 ITEM 3
10	-	1	Part 10	SEE PAGE 4360-2 ITEM 10
11	-	1	Part 11	SEE PAGE 4360-2 ITEM 8
12	-	1	Part 12	SEE PAGE 4360-2 ITEM 3
13	F023535	4	Tee Fitting	-

HYDRAULIC MOUNTING, CABIN DAMPER SYSTEM [03K21]

Нет текстового описания
