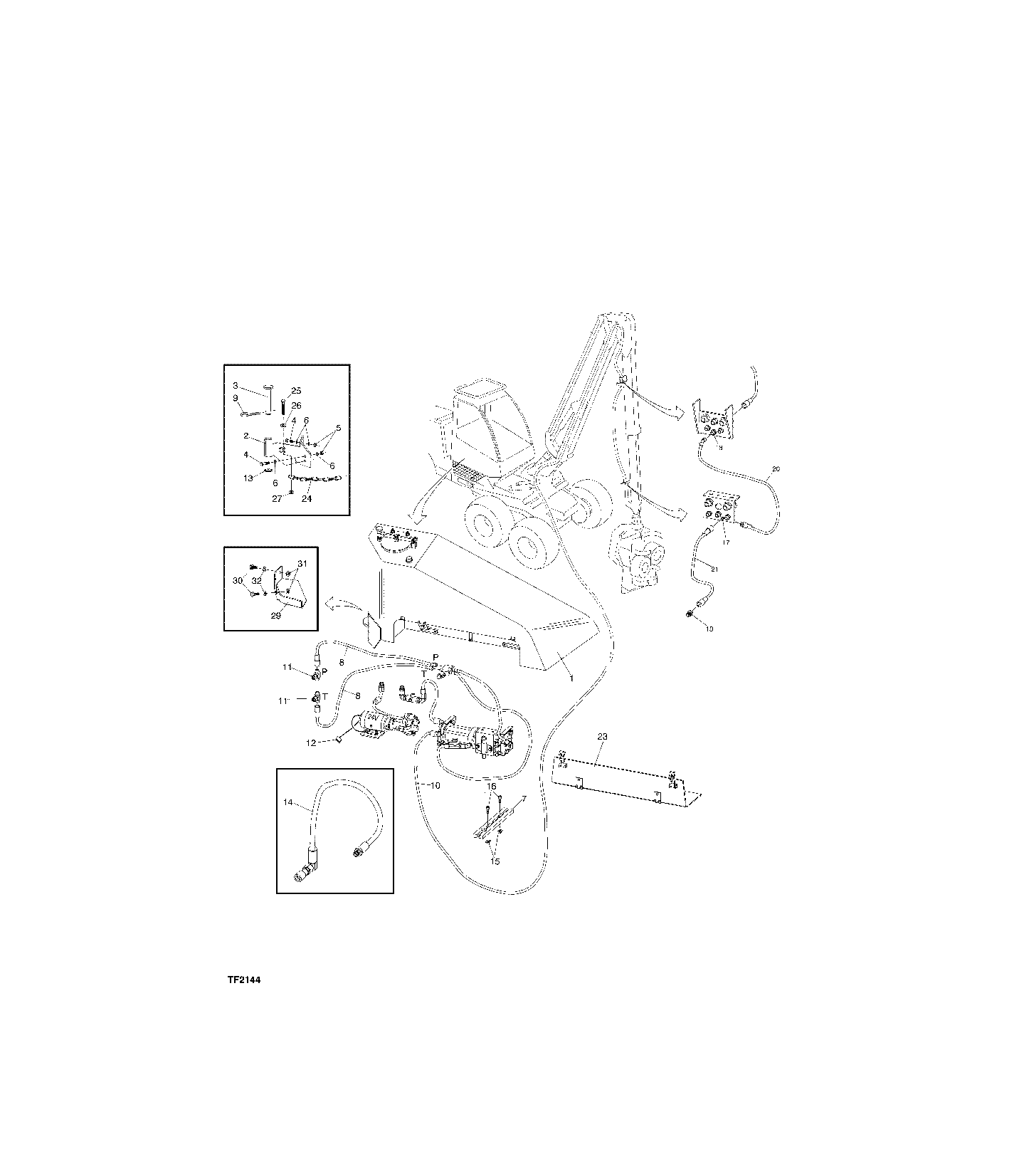

HYDRAULIC SYSTEM UREA F059536 2900 12 TF2144 [TF2144]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F041145	1	UREA ASSY	-
2	F049169	1	BRACKET	-
3	F047256	1	PIVOT PIN	-
4	F003555	3	SCREW	-
5	F035263	4	LOCK NUT	-
6	F015147	7	WASHER	-
7	F046885	2	SLIDE RAIL	-
8	F049919	1	HOSE-ASSY	-
9	F003334	1	SPLIT PIN	-
10	F049918	1	HOSE-ASSY	-
11	F023535	2	Tee Fitting	-
13	F007747	1	Washer	-
14	F029883	1	HOSE	-
15	F003588	2	LOCK NUT	-
16	F003419	2	SCREW	-
17	F050224	1	Fitting	-
18	F024601	1	Fitting	-
19	F005057	1	Fitting	-
20	F051500	1	HOSE-ASSY	-
20	F051502	1	HOSE-ASSY	-
20	F051503	1	HOSE-ASSY	-
21	F051499	1	HOSE-ASSY	-
21	F051501	1	HOSE-ASSY	-
22	F024438	2	WASHER	-
23	-------	1	O-RING	-
24	F056375	1	CHAIN	-
25	F003481	2	SCREW	-
26	F003339	4	WASHER	-
27	F003564	2	NUT	-
29	F600488	1	PROTECTOR	-
30	F003543	2	SCREW	-
31	F003590	2	LOCK NUT	-
32	F003170	4	WASHER	-
-	F046913	1	UREA ASSY	-

HYDRAULIC SYSTEM UREA F059536 2900 12 TF2144 [TF2144]
