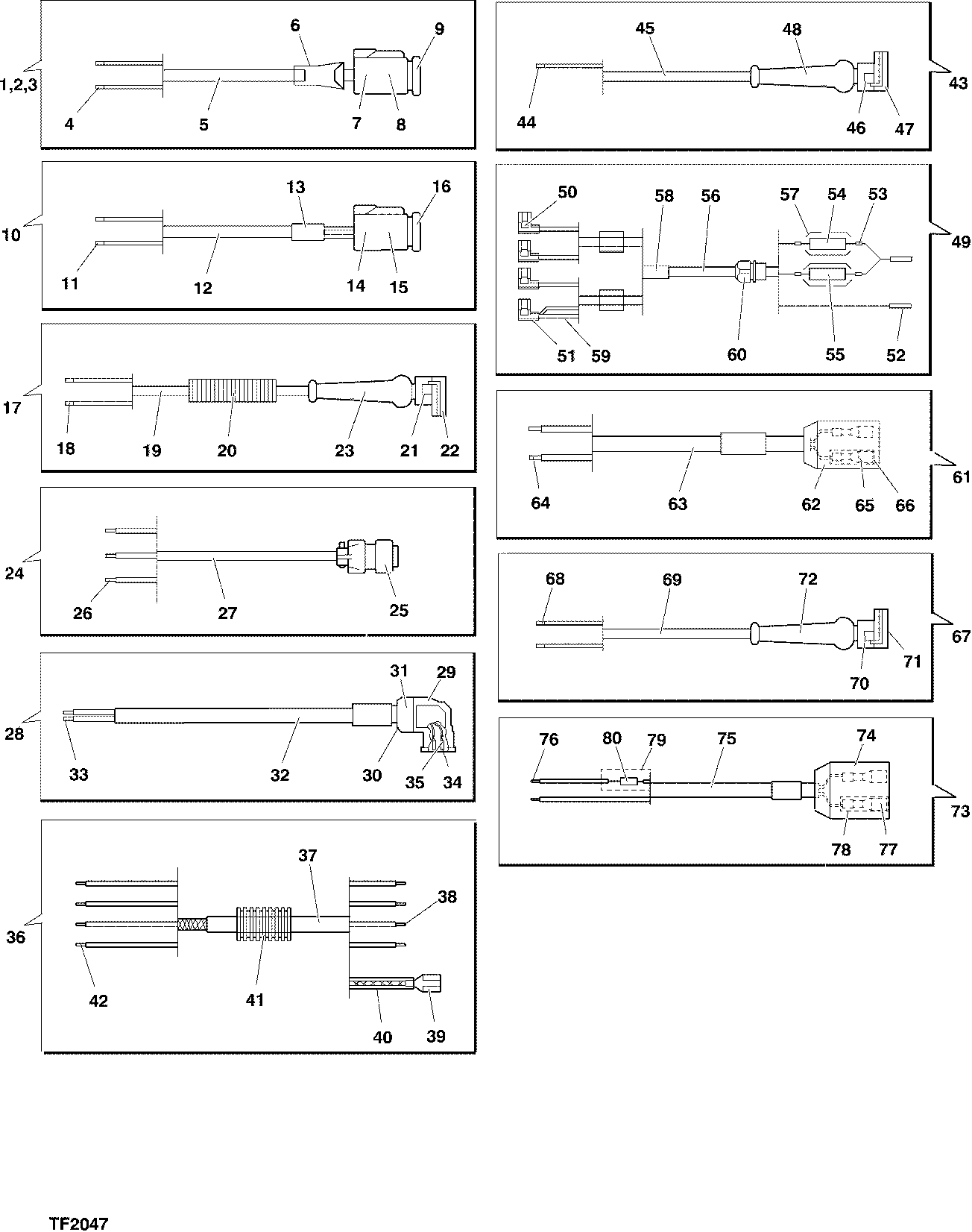

ELECTRICAL SYSTEM TMC - CABLES, DRIVE F059536 3210 4 TF2047 [TF2047]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F616298	1	CABLE	-
2	F617327	1	CABLE	-
3	F617504	1	CABLE	-
4	F005250	2	CONNECTOR	-
5	-------	1	O-RING	-
6	F055816	1	SHRINKING TUBE	-
7	F055139	2	Socket	-
8	F052688	1	Lock	-
9	F056844	1	Electrical Connector Assy	-
10	F614239	1	CABLE	-
11	F005250	2	CONNECTOR	-
12	-------	1	O-RING	-
13	-------	1	O-RING	-
14	F055139	2	Socket	-
15	F052688	1	Lock	-
16	F052686	1	Electrical Connector Assy	-
17	F617474	1	CABLE	-
18	F005250	2	CONNECTOR	-
19	-------	1	O-RING	-
20	F061702	1	TUBE	-
21	F023007	2	SLEEVE	-
22	F024301	1	CONNECTOR	-
23	F040655	1	GASKET	-
24	F614302	1	CABLE	-
25	F057309	1	CONNECTOR HOUSING	-
26	F005250	3	CONNECTOR	-
27	-------	1	O-RING	-
28	F617663	1	CABLE	-
29	F027028	1	ELBOW	-
30	F038303	1	Seal	-
31	F041007	1	NUT	-
32	F042843	1	CABLE	-
33	F005250	2	CONNECTOR	-
34	F035198	2	CABLE LUG	-
35	F035197	2	SLEEVE	-
36	F601180	1	CABLE	-
37	F061724	1	CABLE	-
38	F005250	8	CONNECTOR	-
39	F005260	1	Elec. Connector Terminal	-
40	F044483	1	SHRINKING TUBE	-
41	-------	1	O-RING	-
42	F025213	1	CONNECTOR	-
43	F617660	1	CABLE	-
44	F005250	1	CONNECTOR	-
45	-------	1	O-RING	-
46	F023007	1	SLEEVE	-
47	F024301	1	CONNECTOR	-
48	F040655	1	GASKET	-
49	F601172	1	CABLE	-
50	F044952	4	CABLE LUG	-
51	F044951	4	SLEEVE	-
52	F005250	2	CONNECTOR	-
53	F040510	4	CONNECTOR	-
54	F044421	1	RESISTOR	-
55	F044420	1	RESISTOR	-
56	F061717	1	CABLE	-
57	-------	1	O-RING	-
58	-------	1	O-RING	-
59	-------	1	O-RING	-
60	F025216	1	CONDUIT ENTRY	-
61	F616297	1	CABLE	-
62	F039978	1	PROTECTION	-
63	-------	1	O-RING	-
64	F005250	2	CONNECTOR	-
65	F005260	2	Elec. Connector Terminal	-
66	F035196	1	Sleeve	-
67	F601164	1	CABLE	-
68	F005250	2	CONNECTOR	-
69	-------	1	O-RING	-
70	F023007	2	SLEEVE	-
71	F024301	1	CONNECTOR	-
72	F040655	1	GASKET	-
73	F601182	1	CABLE	-
74	F039978	1	PROTECTION	-
75	-------	1	O-RING	-
76	F005250	2	CONNECTOR	-
77	F005260	2	Elec. Connector Terminal	-
78	F035196	2	Sleeve	-
79	F044483	1	SHRINKING TUBE	-
80	F044420	1	RESISTOR	-
