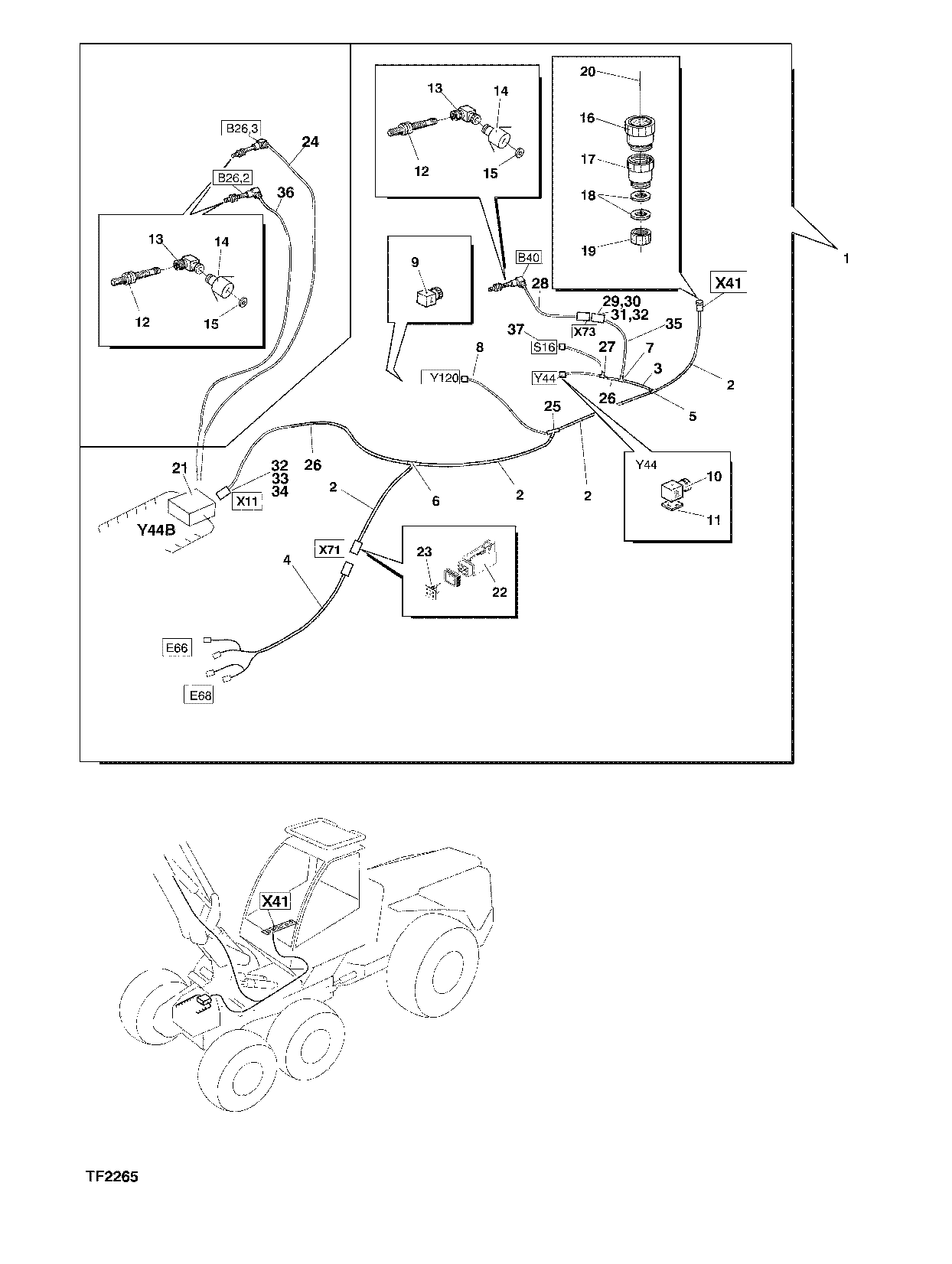

ELECTRICAL SYSTEM CABLE HARNESS, X41 F059536 3220 6.A TF2265 [TF2265]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F617505	1	WIRING HARNESS	-
2	-------	5	O-RING	-
3	-------	1	O-RING	-
4	F618014	1	CABLE	-
5	F040640	1	T-CONNECTION	-
6	F055536	1	TEE FITTING	-
7	F040666	2	T-CONNECTION	-
8	-------	1	O-RING	-
9	F025731	1	CONNECTOR	-
10	F024301	1	CONNECTOR	-
11	F040655	1	GASKET	-
12	F040637	3	SENSOR	-
13	F040636	3	CONTACT	-
14	F041303	3	CLAMP	-
15	F041304	3	GASKET	-
16	F013788	1	CONNECTOR	-
17	F013784	1	EXTENDER	-
18	F038228	2	SEAL	-
19	F038227	1	NUT	-
20	F055175	37	CONNECTOR	-
21	-------	1	O-RING	-
22	F059558	1	Electrical Connector Assy	-
23	F053704	1	Elec. Connector Cavity Plug	-
24	F612425	1	CABLE	-
25	F015029	1	Y-CONNECTION	-
26	----------	1	HYDRAULIC HOSE	-
27	F015163	1	CONNECTOR	-
28	F618637	1	CABLE	-
29	F059788	1	Electrical Connector Assy	-
30	F056931	1	Electrical Connector Assy	-
31	F055139	5	Socket	-
32	F055816	2	SHRINKING TUBE	-
33	F056844	1	Electrical Connector Assy	-
34	F052688	1	Lock	-
35	---------	1	FELLING HEAD	-
36	F612422	1	CABLE	-
37	F008088	2	CABLE LUG	-

ELECTRICAL SYSTEM CABLE HARNESS, X41 F059536 3220 6.A TF2265 [TF2265]

Нет текстового описания
