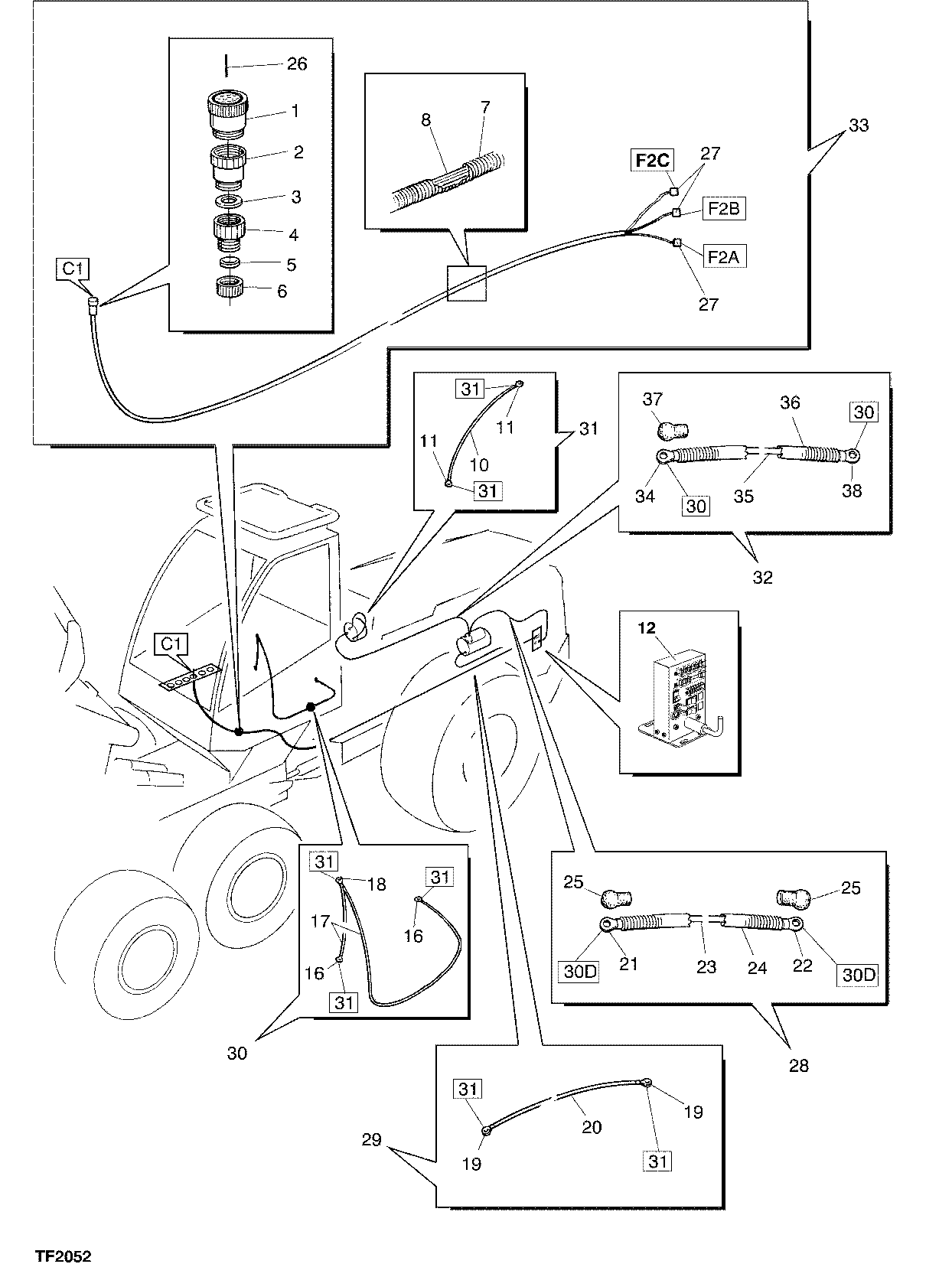

ELECTRICAL SYSTEM CABLE HARNESS, C1 F059536 3220 8 TF2052 [TF2052]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F015024	1	CONNECTOR HOUSING	-
2	F013784	1	EXTENDER	-
3	F038843	1	SEAL	-
4	F040315	1	WASHER	-
5	F041305	1	GASKET	-
6	F038842	1	NUT	-
7	-------	1	O-RING	-
8	-------	1	O-RING	-
10	-------	1	O-RING	-
11	F040311	2	CABLE LUG	-
12	-------	1	O-RING	-
16	F040608	2	Elec. Connector Terminal	-
17	-------	2	O-RING	-
18	F043160	1	CABLE LUG	-
19	F040307	2	CABLE LUG	-
20	-------	1	O-RING	-
21	F043276	1	Elec. Connector Terminal	-
22	F040307	1	CABLE LUG	-
23	-------	1	O-RING	-
24	-------	1	O-RING	-
25	F013919	2	Boot	-
26	F015022	6	SLEEVE	-
27	F041327	3	Sleeve	-
28	F618001	1	CABLE	-
29	F618002	1	CABLE	-
30	F618360	1	CABLE	-
31	F616460	1	CABLE	-
32	F616461	1	WIRING HARNESS	-
33	F612411	1	WIRE HARNESS	-
34	F040311	1	CABLE LUG	-
35	-------	1	O-RING	-
36	-------	1	O-RING	-
37	F046110	1	PROTECTION	-
38	F045281	1	Elec. Connector Terminal	-

ELECTRICAL SYSTEM CABLE HARNESS, C1 F059536 3220 8 TF2052 [TF2052]
