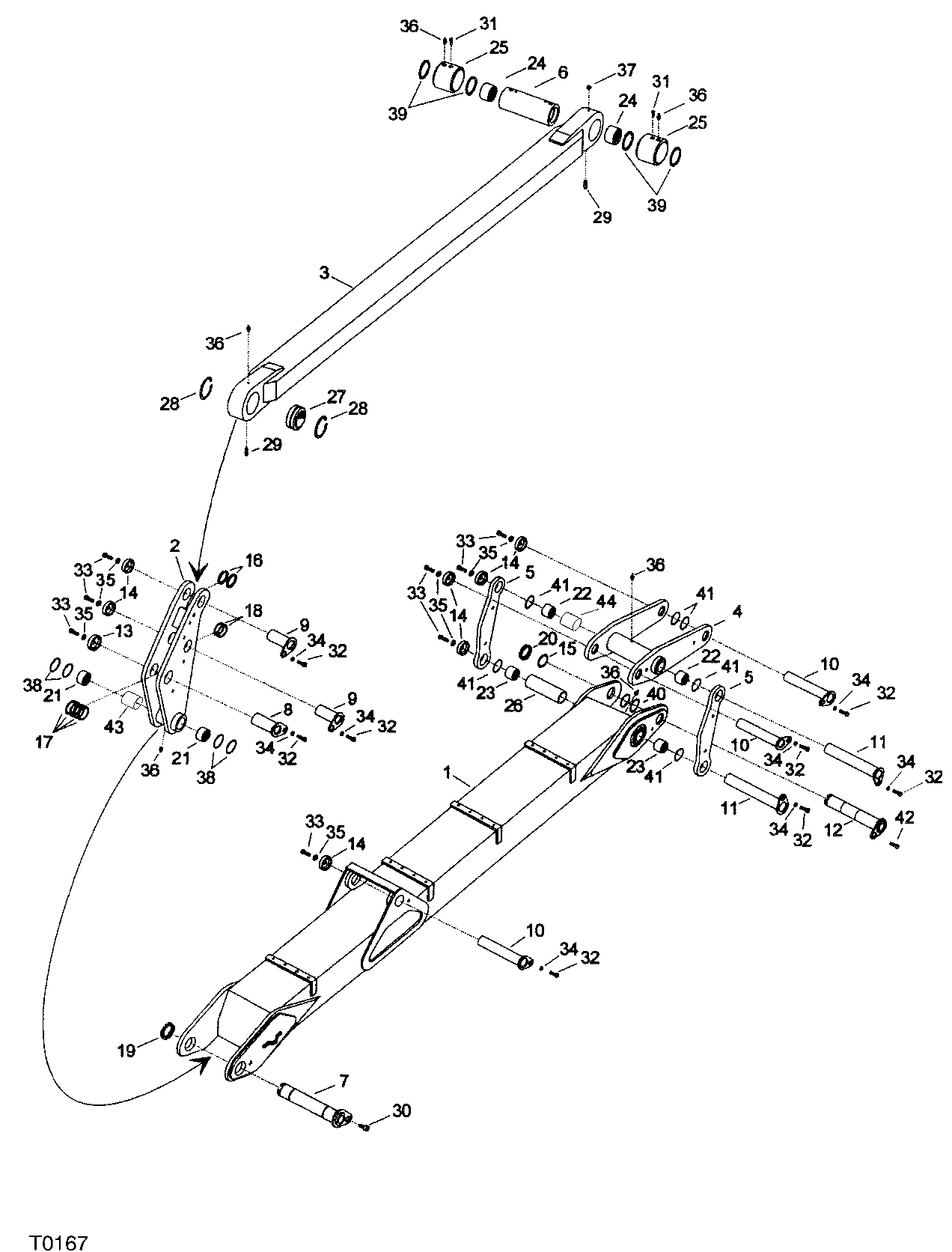

LOADER LIFTING BOOM F038324 71 8 ( 1203 - ) T0167 [T0167]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F040400	1	LIFTING BOOM	-
2	F040398	1	LEVER	-
3	F018866	1	ROD	-
4	F040399	1	LEVER	-
5	F018875	2	LINK	-
6	F018865	1	SLEEVE	-
7	F040397	1	SHAFT	-
8	F018878	1	SHAFT	-
9	F018876	2	SHAFT	-
10	F018881	3	SHAFT	-
11	F018882	2	SHAFT	-
12	F018879	1	SHAFT	-
13	F018884	1	WASHER	-
14	F018885	7	WASHER	-
15	F018888	1	SPACER RING	-
17	F010024	4	RING	-
18	F025088	2	RING	-
19	F040394	1	Lock Nut	-
20	F037130	1	Lock Nut	-
21	F040395	2	BEARING BUSHING	-
22	F003173	2	Bearing	-
23	F025237	2	BEARING BUSHING	-
24	F008317	2	Bearing	-
25	F018872	2	SLEEVE	-
26	F018869	1	SPACER	-
27	F041433	1	BUSHING	-
28	F003173	1	Bearing	-
29	F025239	2	STOP SCREW	-
30	F040396	1	SCREW	-
31	F003524	2	SCREW	-
32	F003551	8	SCREW	-
33	F003558	8	SCREW	-
34	F003341	8	WASHER	-
35	F040393	8	WASHER	-
36	F003732	8	GREASE NIPPLE	-
37	F013637	1	PLUG	-
38	F025375	4	O-RING	-
39	F008263	4	O-RING	-
40	F018842	2	O-RING	-
41	F015974	6	O-RING	-
42	F023744	1	Set Screw	-
43	F044484	1	BUSHING	-
44	F044485	1	DISTANCE BUSHING	-
-	F044486	1	LIFTING BOOM ASSY	-
-	F044487	1	BAR ASSY	-
-	F044488	1	ROD	-
-	F044489	1	HAND LEVER	-
-	F044490	1	SHAFT ASSY	-
-	F044491	1	BUSHING	-

LOADER LIFTING BOOM F038324 71 8 ( 1203 - ) T0167 [T0167]
