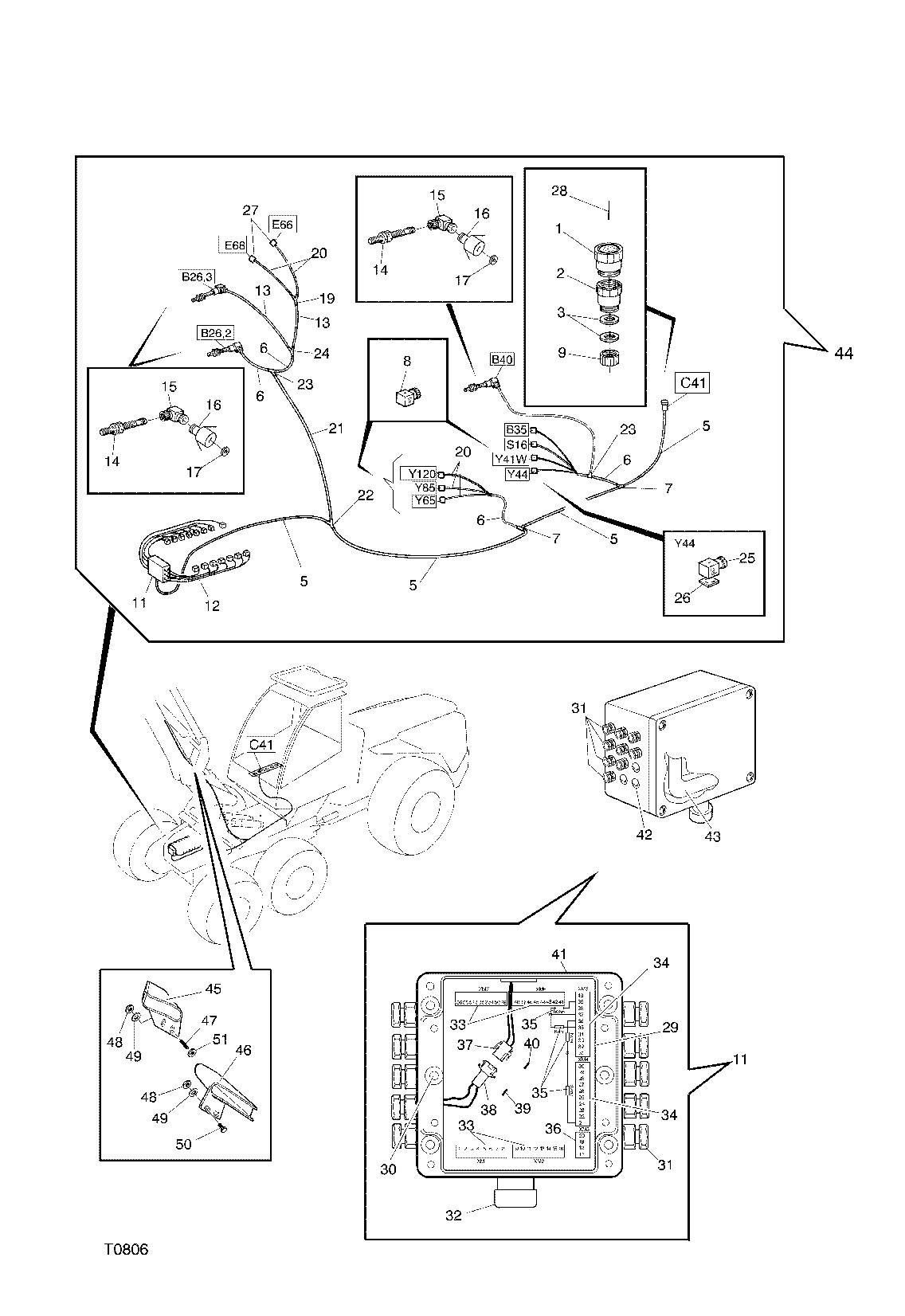

ELECTRICAL SYSTEM CABLE HARNESSES F038324 31 4 ( 1203 - ) T0806 [T0806]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F013788	1	CONNECTOR	-
2	F013784	1	EXTENDER	-
3	F038228	2	SEAL	-
5	-------	4	O-RING	-
6	-------	4	O-RING	-
7	F040640	2	T-CONNECTION	-
8	F025731	6	CONNECTOR	-
9	F038227	1	NUT	-
11	F040020	1	ELECTRICAL BOX	-
11	F602378	1	CONNECTING BOX	-
12	-------	15	O-RING	-
13	-------	1	O-RING	-
14	F040637	3	SENSOR	-
15	F040636	3	CONTACT	-
16	F041303	3	CLAMP	-
17	F041304	3	GASKET	-
19	F035217	1	Y-CONNECTION	-
20	-------	5	O-RING	-
21	-------	2	O-RING	-
22	F013881	1	Y-CONNECTION	-
23	F040666	2	T-CONNECTION	-
24	F013878	1	Y-CONNECTION	-
25	F024301	1	CONNECTOR	-
26	F040655	1	GASKET	-
27	F014931	2	Elec. Connector Housing	-
28	F055175	37	CONNECTOR	-
29	F024103	1	LOADER MODULE	-
30	F026187	2	BRACKET	-
31	F040642	16	CONDUIT ENTRY	-
31	F040642	15	CONDUIT ENTRY	-
32	F040643	1	CONDUIT ENTRY	-
33	F025214	4	CONNECTOR	-
34	F025215	2	CONNECTOR	-
35	F033931	4	RESISTOR	-
36	F025213	1	CONNECTOR	-
37	F011415	1	Electrical Connector Assy	-
38	F011332	1	Electrical Connector Assy	-
39	F005267	2	PIN	-
40	F005268	2	CABLE LUG	-
41	F040021	1	CONNECTING BOX	-
42	F040641	10	PLUG	-
42	F040641	9	PLUG	-
43	F047449	1	RUBBER PLATE	-
44	F040014	1	CABLE HARNESS	-
44	F602344	1	CABLE HARNESS	-
45	F041949	1	COVER	-
46	F041947	1	COVER	-
47	F042806	2	PIN SCREW	-
48	F003588	4	LOCK NUT	-
49	F003339	4	WASHER	-
50	F012712	2	SCREW	-
51	F009441	2	NUT	-

ELECTRICAL SYSTEM CABLE HARNESSES F038324 31 4 ( 1203 - ) T0806 [T0806]
