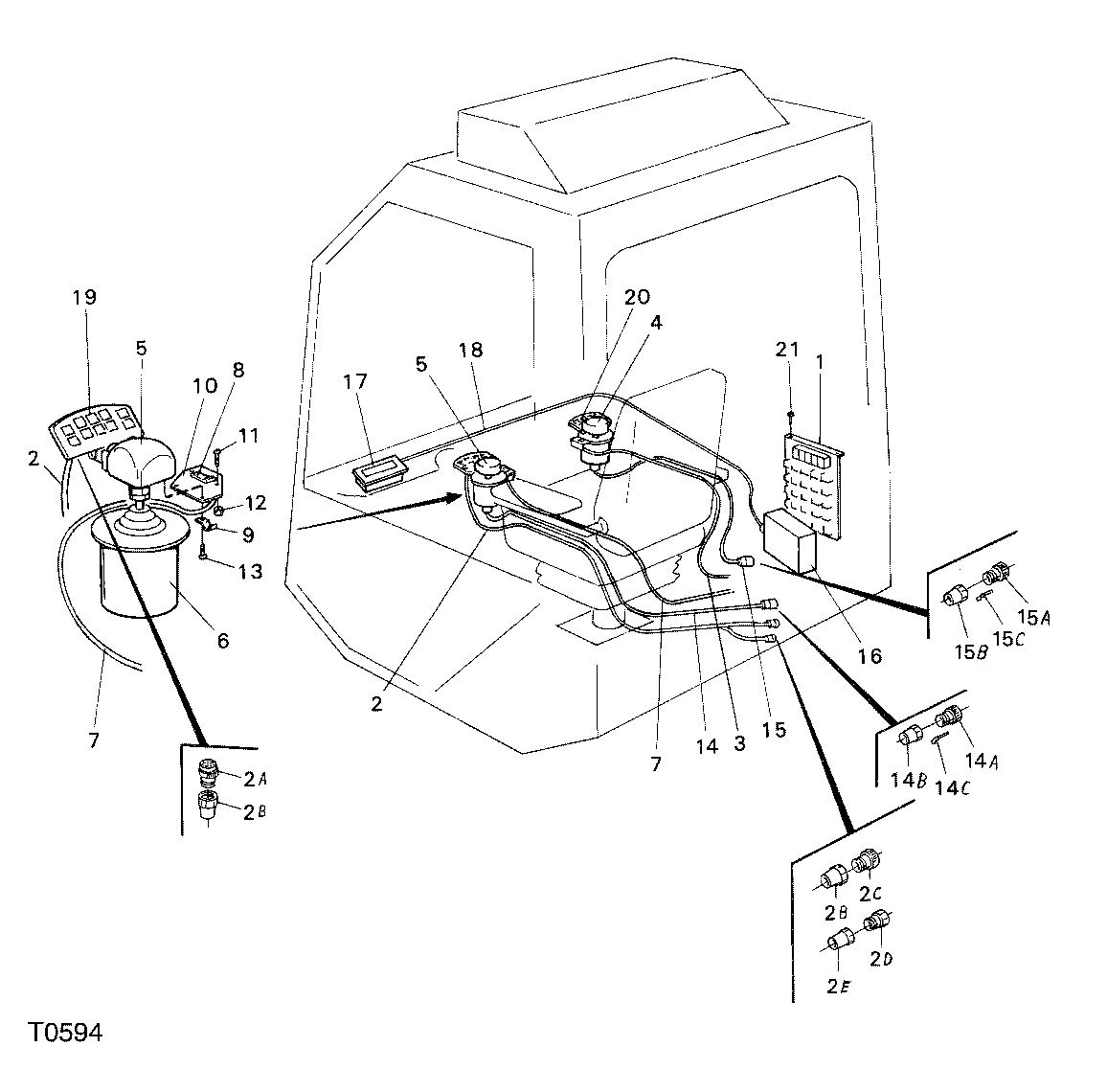

ELECTRICAL SYSTEM LOKOMATIC 90 F044953 33 2 ( 737 - ) T0594 [T0594]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	F000938	1	CABLE HARNESS	-
3	F020951	1	PANEL	-
4	F015540	1	HAND LEVER	-
5	F016057	1	CONTROL PANEL	-
6	F015540	1	HAND LEVER	-
7	F016058	1	CABLE HARNESS	-
8	F007881	1	LEVER SWITCH	-
9	F017269	1	CLAMP	-
10	F016059	1	BRACKET	-
11	F003314	2	SCREW	-
12	F003583	2	LOCK NUT	-
13	F017270	2	SCREW	-
14	F016005	1	CABLE	-
15	F016004	1	CABLE	-
16	F005864	1	CENTRAL UNIT	-
17	F005863	1	DISPLAY	-
18	F005793	1	CABLE HARNESS	-
19	-------	1	O-RING	-
20	-------	1	O-RING	-
21	F003871	3	SCREW	-
2A	F015261	1	CONNECTOR HOUSING	-
2B	F015248	2	CABLE CLAMP	-
2C	F016410	1	CONNECTOR HOUSING	-
2D	F023743	1	TUBE	-
2E	F023470	1	CONNECTOR	-
14A	F015767	1	REPLACED	-
14B	F015248	1	CABLE CLAMP	-
14C	F015768	16	CONNECTOR	-
15A	F015262	1	Electrical Connector Assy	-
15B	F015260	1	CONNECTOR	-
15C	F015768	9	CONNECTOR	-
-	F018820	1	CENTRAL UNIT	-
-	F005343	1	FUSE	-
-	F005344	1	FUSE	-
-	F020436	1	PANEL	-
-	F022469	1	SWITCH-LIMIT	-

ELECTRICAL SYSTEM LOKOMATIC 90 F044953 33 2 ( 737 - ) T0594 [T0594]

Нет текстового описания
