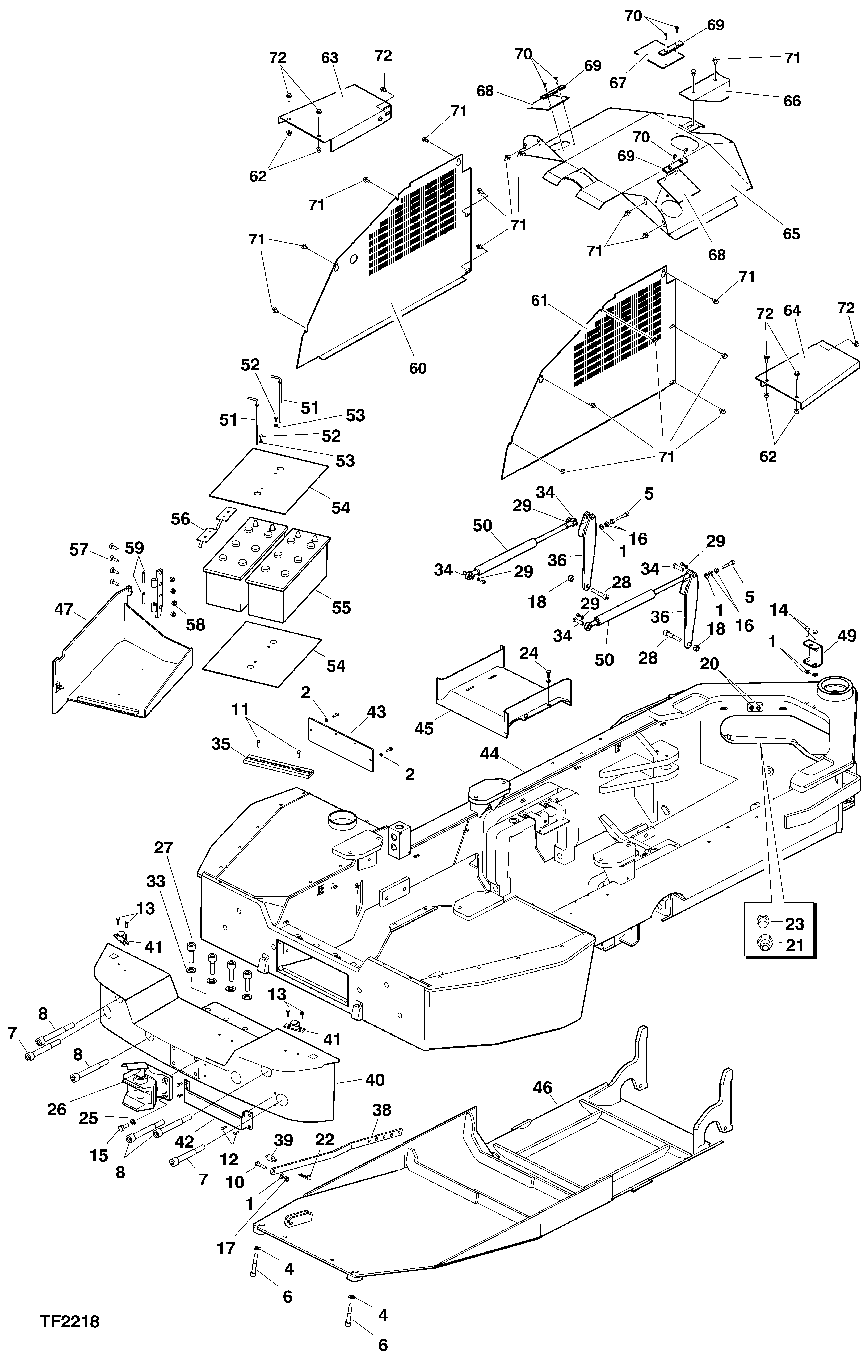

REAR FRAME,BOTTOM GUARD,DRAWBAR AND BATTERY BOX [01G04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F003170	5	WASHER	-
2	F003338	2	WASHER	-
4	F003341	2	WASHER	-
5	F003432	2	SCREW	-
6	F003445	2	SCREW	-
7	F003459	2	SCREW	-
8	F003460	4	SCREW	-
10	F003494	1	SCREW	-
11	F003523	2	SCREW	-
12	F003524	4	SCREW	-
13	F003525	6	SCREW	-
14	F003543	2	SCREW	-
15	F003550	4	SCREW	-
16	F003565	4	NUT	-
17	F003590	1	LOCK NUT	-
18	F003591	2	LOCK NUT	-
20	F003730	2	GREASE NIPPLE	-
21	F005061	1	Fitting	-
22	F005208	1	SPRING LOCKING PIN	-
23	F005570	1	PLUG	-
24	F012683	4	SCREW	-
25	F013256	4	SPRING WASHER	-
26	F013488	1	DRAW HOOK	-
27	F013770	4	SCREW	-
28	F017186	2	SCREW	-
29	F018139	4	WASHER	-
33	F030111	4	WASHER	-
34	F035592	4	SHAFT	-
35	F036705	1	SLIDE RAIL	-
36	F036709	2	HOLDER	-
38	F041964	1	BRACING	-
39	F044194	1	SPACER	-
40	F600929	1	CASTING	-
41	F601453	2	COUNTERPART	-
42	F601604	1	PLATE	-
43	F603578	1	PLATE	-
44	F612286	1	MAIN FRAME	-
45	F612537	1	COVER	-
46	F612605	1	BOTTOM PLATE	-
47	F601255	1	BATTERY BOX	-
49	F612975	1	BRACKET	-
50	F040624	2	GAS SPRING	-

REAR FRAME,BOTTOM GUARD,DRAWBAR AND BATTERY BOX [01G04]

Нет текстового описания
