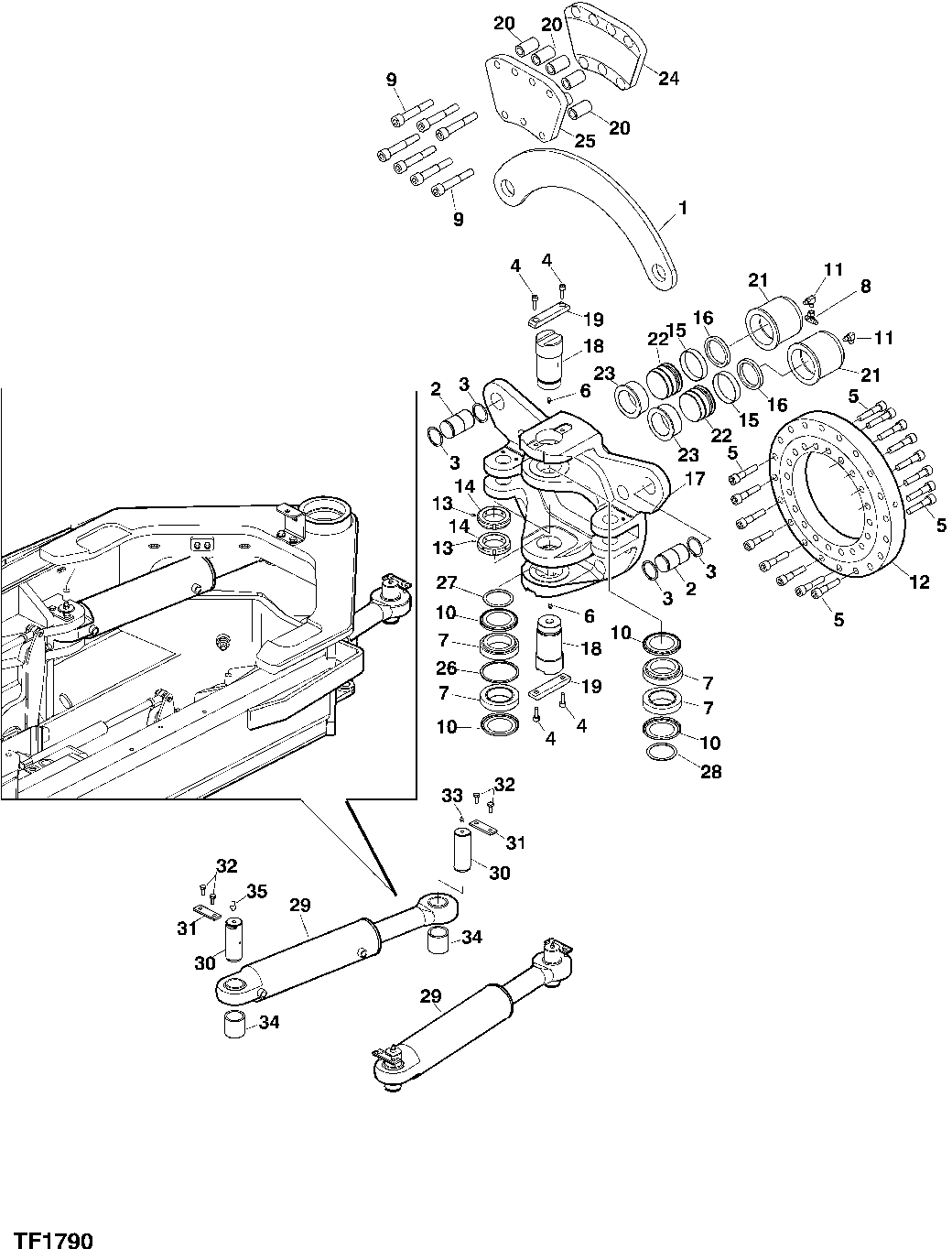

MAIN FRAME ARTICULATION JOINT AND CYLINDERS [01G10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F000892	1	Plate	-
2	F001275	2	PIVOT PIN	-
3	F003361	4	CIRCLIP	-
4	F003426	4	SCREW	-
5	F003450	40	SCREW	-
6	F003730	2	GREASE NIPPLE	-
7	F003808	4	Tapered Roller Bearing	-
8	F005076	1	Tee Fitting	-
9	F015017	7	SCREW	-
10	F018166	4	Seal	-
11	F022414	2	Elbow Fitting	-
12	F033618	1	Swing Bearing	-
13	F033640	4	SET SCREW	-
14	F042305	2	Nut	-
15	F058611	2	HYDR. CYLINDER ROD GUIDE	-
16	F059521	2	Seal	-
17	F612264	1	MIDDLE JOINT	-
18	F612549	2	PIN	-
19	F612557	2	Strap	-
20	F612712	7	SPACER	-
21	F613301	2	Cylinder	-
22	F613302	2	Piston	-
23	F613371	2	Bushing	-
24	F613390	1	BRAKE LINING	-
25	F613396	1	BRAKE LINING	-
26	F614095	1	RING	-
27	F614096	1	RING	-
28	F614097	1	RING	-
29	F022235	2	CYLINDER	-
30	F001256	4	PIVOT PIN	-
31	F001257	4	LIMITER	-
32	F003532	8	SCREW	-
33	F003730	2	GREASE NIPPLE	-
34	F017291	4	SPACER RING	-
35	F023633	2	NIPPLE	-

MAIN FRAME ARTICULATION JOINT AND CYLINDERS [01G10]

Нет текстового описания
