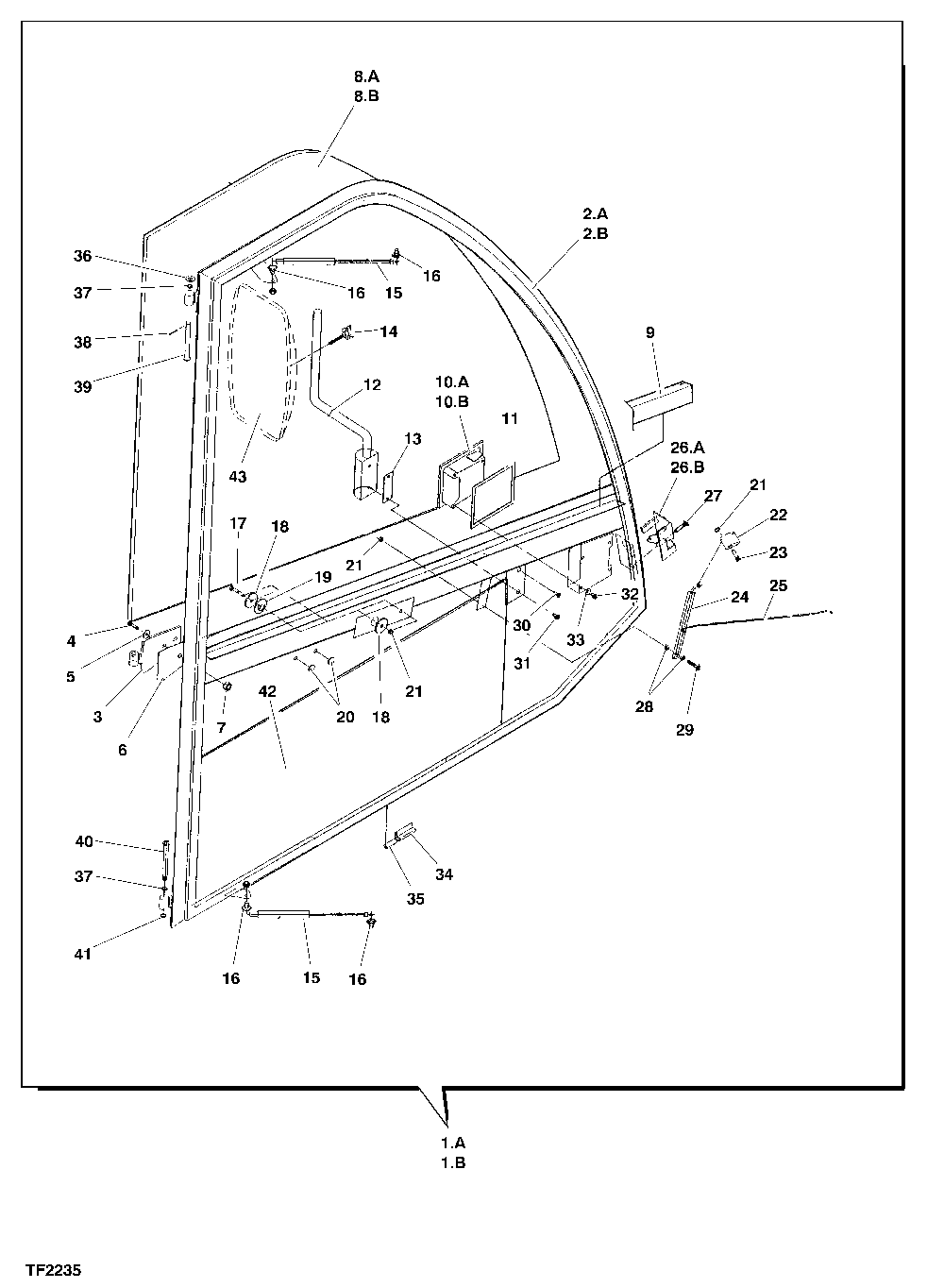

CAB DOORS,DOOR FRAMES AND DOOR HANDLES [01H11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
3	F040927	2	HINGE	-
4	F042816	4	SCREW	-
5	F003339	4	WASHER	-
6	F058475	2	SEAL	-
7	F003586	4	LOCK NUT	-
9	F058474	1	INSULATION	-
11	F040967	2	BASE	-
12	F040956	2	ARM	-
13	F046551	2	SEAL	-
14	F046566	2	KNOB	-
15	F058248	2	GAS OPERATED CYLINDER	ITEM 16
16	-	4	Part 20	-
17	F022163	2	SCREW	-
18	F040907	4	WASHER	-
19	F040906	2	Washer	-
20	F058473	2	PLASTIC PLUG	-
21	F057602	4	NUT	-
22	F040903	1	HANDLE	-
23	F046558	2	SCREW	-
24	F040912	1	LEVER	-
25	F040911	2	ROD	-
27	F040932	2	SCREW	-
28	F040936	2	WASHER	-
29	F046556	2	SCREW	-
30	F052758	1	SCREW	-
31	F058472	1	SCREW	-
32	F040961	4	SCREW	-
33	F040937	4	WASHER	-
34	-	1	Part 39	F061708 L=10M, BULK MATERIAL
35	F040953	1	ROUND BAR	-
36	F058360	1	WASHER	-
37	F046565	6	WASHER	-
38	F020150	1	SPLIT PIN	-
39	F058359	1	PIN	-
40	F040904	2	PIN	-
41	F013899	2	CIRCLIP	-
42	F040918	1	INSULATION	-
43	F040955	1	MIRROR	-
1A	-	1	Part 1	ITEMS 2-42
1B	-	1	Part 2	ITEMS 2-42
2A	-	1	Part 3	LEFT SIDE
2B	-	1	Part 4	RIGHT SIDE
8A	F057751	1	WINDOW	LEFT SIDE
8B	F057752	1	WINDOW	RIGHT SIDE
10A	F040965	1	HANDLE	LEFT SIDE
10B	F040964	1	HANDLE	RIGHT SIDE
26A	F040963	1	Lock	LEFT SIDE
26B	F040962	1	DOOR LOCK	RIGHT SIDE

CAB DOORS,DOOR FRAMES AND DOOR HANDLES [01H11]
