Открытый узел

C41 WIRING HARNESS [01F09]

C41 WIRING HARNESS [01F09]

C41 WIRING HARNESS [01F09]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

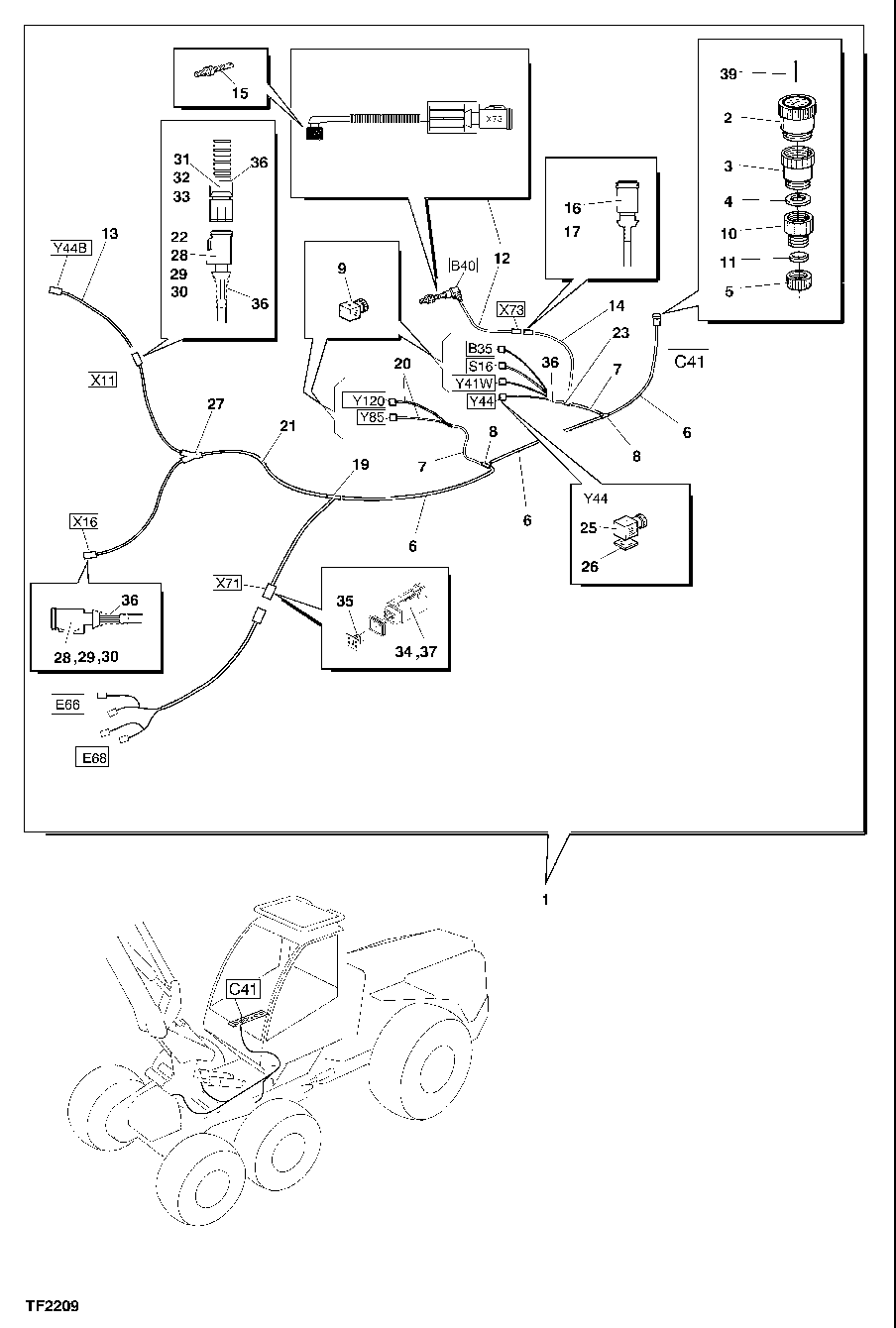

C41 WIRING HARNESS [01F09]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F618205	1	WIRING HARNESS	ITEMS 2-39
2	F013788	1	CONNECTOR	-
3	F013784	1	EXTENDER	-
4	F038843	1	SEAL	-
5	F038842	1	NUT	-
6	-	1	Part 6	-
7	-	1	Part 7	-
8	F040640	2	T-CONNECTION	-
9	F025731	6	CONNECTOR	-
10	F040315	1	WASHER	-
11	F041305	1	GASKET	-
12	F618637	1	CABLE	-
13	F035038	1	CABLE	-
14	-	1	Part 14	F061702 L=20M, BULK MATERIAL
15	F040637	1	SENSOR	-
16	F059788	1	Electrical Connector Assy	-
17	F056931	1	Electrical Connector Assy	-
19	F055536	1	TEE FITTING	-
20	-	1	Part 19	F061721 L=10M, BULK MATERIAL
21	-	1	Part 20	F061719 L=10M, BULK MATERIAL
22	F052695	1	Lock	-
23	F040666	1	T-CONNECTION	-
25	F024301	1	CONNECTOR	-
26	F040655	1	GASKET	-
27	-	1	Part 25	-
28	F056844	2	Electrical Connector Assy	-
29	F055139	6	Socket	-
30	F052688	2	Lock	-
31	F056845	1	Electrical Connector Assy	-
32	F045798	2	Pin	-
33	F618014	1	CABLE	-
34	F059558	1	Electrical Connector Assy	-
35	F053704	1	Elec. Connector Cavity Plug	-
36	F055816	5	SHRINKING TUBE	-
37	F052691	4	Lug	-
39	F055175	37	CONNECTOR	-
