ROCKSHAFT CONTROL LINKAGE AND BRACKET [02B09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7260	2	Nut	M16
2	CH18953	2	WASHER	-
3	CH18935	2	SPRING	-
4	19M7744	6	Cap Screw	M12 X 35
4	19M7938	2	Cap Screw	M10 X 20
5	12M7067	6	Lock Washer	-
5	12M7066	2	Lock Washer	10 MM
6	CH18949	1	GUIDE	-
7	CH18921	1	HOOK	-
7	CH18921	1	HOOK	-
8	CH16988	2	PLATE	-
9	CH12022	3	BOLT	(SUB 19M7162 AND 12M7065)
10	CH18922	1	BRACKET	-
10	CH18922	1	BRACKET	-
11	CH17294	1	Pin	-
12	CH18800	1	LINK	-
12	11M7058	1	Cotter Pin	-
13	24M7055	3	Washer	8.400 X 16 X 1.600 MM
13	24M7055	3	Washer	8.400 X 16 X 1.600 MM
14	CH12315	1	PIN	(SUB 11M7078)
14	CH12315	1	PIN	(SUB 11M7078)
14	CH12320	1	Pin	-
14	CH12320	1	Pin	-
15	CH10541	1	PIN	-
16	CH18955	1	SPRING PIN	-
17	CH11489	2	Ring	-
18	CH14906	2	Spring Pin	-
19	CH11561	1	Packing	-
20	CH18923	1	ARM	-
21	CH17695	1	LEVER	-
22	24M7095	4	Washer	8.400 X 15 X 1.600 MM
23	CH20207	1	DRAFT LINK	(SUB FOR CH18927)
24	CH18936	1	PIN FASTENER	-
25	CH17540	2	Snap Ring	-
26	CH18928	1	LEVER	-
27	11M7081	3	Cotter Pin	2.500 X 20 MM
28	CH18946	1	PIN FASTENER	-
29	CH18945	1	SPRING	-
30	CH18947	1	ROD	-
31	14M7273	1	Nut	M8
32	14M7274	1	Nut	M10
33	12M7066	3	Lock Washer	-
34	24M7028	5	Washer	10.500 X 20 X 2 MM
35	CH17289	1	ROD	-
36	19M7167	2	Cap Screw	M10 X 25
37	CH18942	1	BRACKET	-
38	CH18932	2	BUSHING	-
38	CH16980	2	BUSHING	-
39	CH18931	1	BRACKET	-
39	CH19510	1	BRACKET	(SUB CH20170)
40	CH11574	3	Fitting	-
41	CH14652	2	BUSHING	-
42	CH18940	2	BOLT	-
43	24M7091	2	Washer	26 X 44 X 4 MM
44	CH11481	2	Snap Ring	-
45	CH13484	1	Spring Pin	-
46	CH18939	1	PIN FASTENER	-
47	CH18934	2	SPRING	-
48	CH16975	1	ARM	-
49	CH17290	1	WASHER	(SUB 24H1436)
50	CH12396	1	NUT	-
51	CH11641	1	NUT	(SUB 14M7161)
52	CH16977	1	ROD	-
53	CH16974	1	LEVER	-

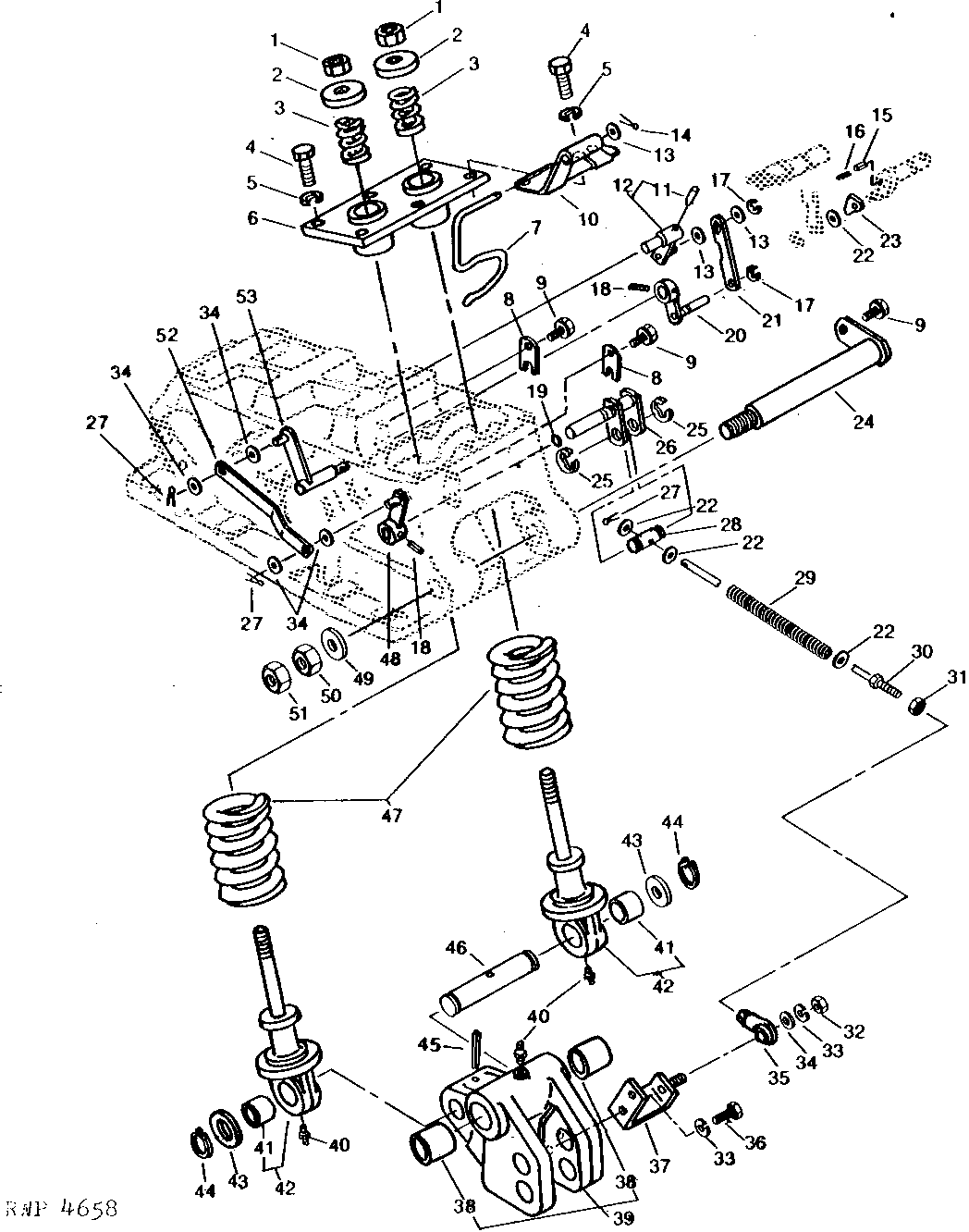

ROCKSHAFT CONTROL LINKAGE AND BRACKET [02B09]
