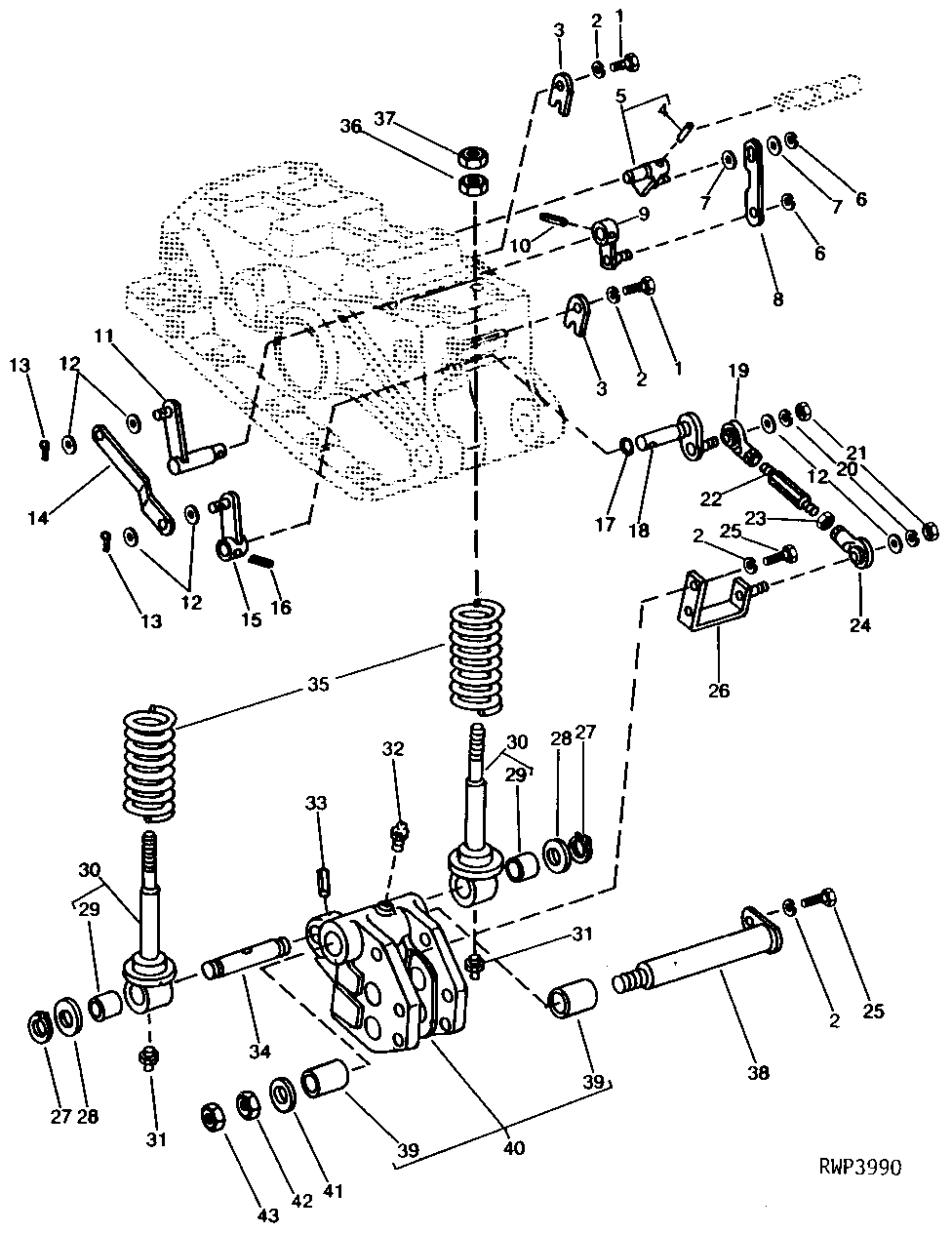

ROCKSHAFT CONTROL LINKAGE AND BRACKET [02B07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7162	2	Cap Screw	M8 X 16
2	12M7065	5	Lock Washer	M8
3	CH16988	2	PLATE	-
4	CH17294	1	Pin	M8 X 18
5	CH18800	1	LINK	(SUB FOR CH17697)
6	CH11489	2	Ring	-
7	24M7055	2	Washer	8.400 X 16 X 1.600 MM
8	CH17695	1	LEVER	-
9	CH16973	1	ARM	(SUB CH18923)
10	CH14906	1	Spring Pin	M5 X 25
11	CH16974	1	LEVER	-
12	24M7028	6	Washer	10.500 X 20 X 2 MM
13	CH12016	2	Pin	-
14	CH16977	1	ROD	-
15	CH16975	1	ARM	-
16	CH14906	1	Spring Pin	-
17	CH11561	1	Packing	-
18	CH16976	1	LEVER	-
19	CH17287	1	ROD	-
20	12M7066	2	Lock Washer	M10
21	14M7274	2	Nut	M10
22	CH17286	1	ROD	-
23	14M7273	1	Nut	M8
24	CH17289	1	ROD	-
25	19M7162	3	Cap Screw	M8 X 16
26	CH16984	1	BRACKET	-
27	CH17291	2	Snap Ring	-
28	CH17290	2	WASHER	(SUB 24H1436)
29	CH13075	2	Bushing	-
30	CH16983	2	GUIDE	(SUB CH19511)
30	CH19511	2	GUIDE	-
31	CH11574	2	Fitting	-
32	CH11574	1	Fitting	-
33	CH13484	1	Spring Pin	-
34	CH16982	1	PIN	-
35	CH16971	2	SPRING	-
36	14M7141	2	Nut	M14
37	14M7157	2	Nut	M14
38	CH16981	1	PIN	-
39	CH16980	2	BUSHING	M28 X 31 X 40
40	CH18015	1	BRACKET	(SUB CH19510)
40	CH19510	1	BRACKET	(SUB CH20170)
40	CH20170	1	BRACKET	-
41	CH11472	1	Washer	(SUB 24M7051)
42	14M7277	1	Nut	M20
43	CH16114	1	Nut	M20

ROCKSHAFT CONTROL LINKAGE AND BRACKET [02B07]
