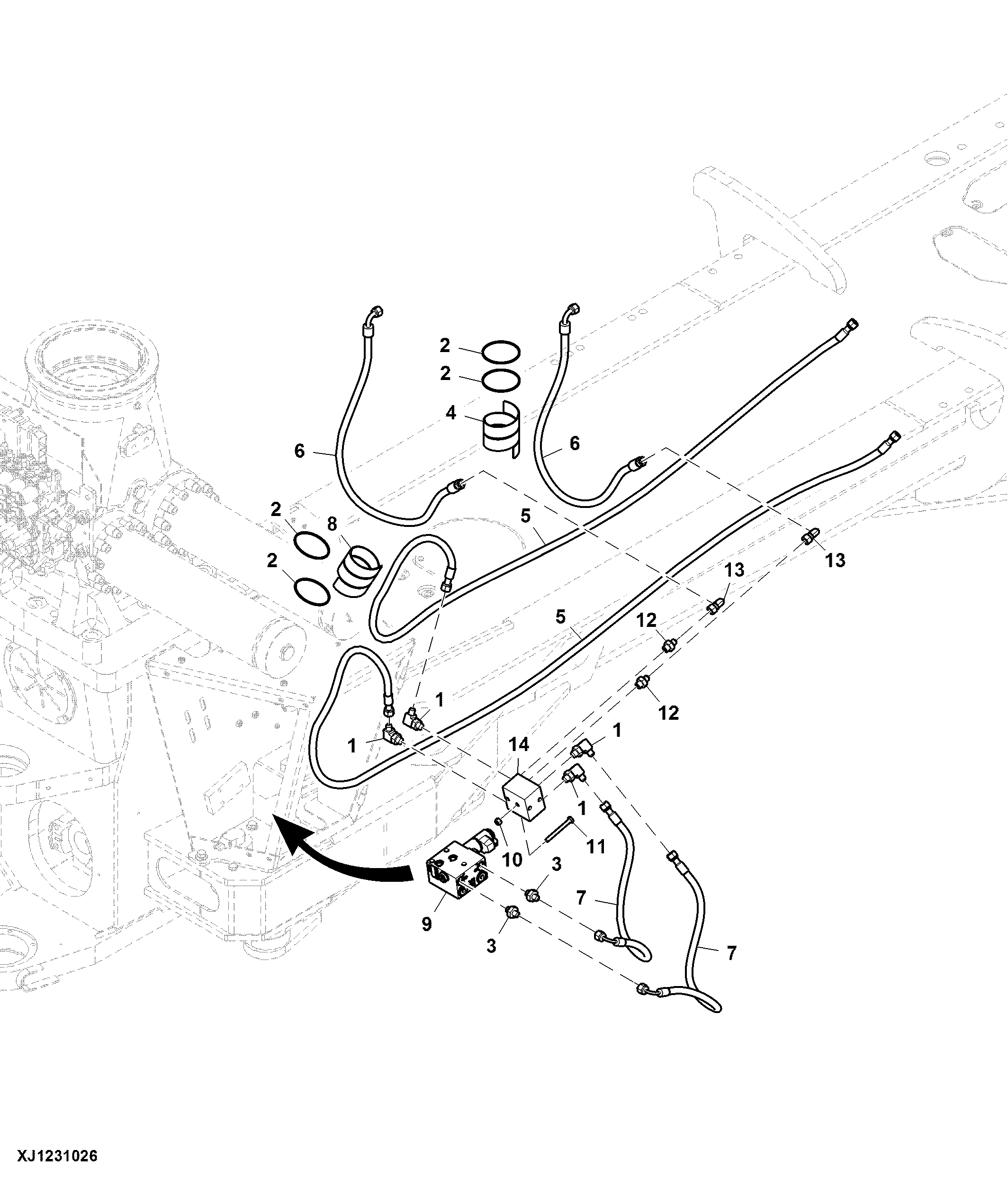

Hydraulic Lines, Load Space Widening

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F024402	4	Elbow Fitting	-
2	F005334	4	Tie Band	-
3	F025701	2	Fitting	-
4	F033927	1	HOSE PROTECTION	-
5	F062817	2	Hydraulic Hose	Use With Extra Short Frame
5	F714487	1	Hydraulic Hose	Use With Long Frame
6	F057044	2	Hydraulic Hose	LGTH = 850 mm
7	F057044	2	Hydraulic Hose	LGTH = 850 mm
8	F071142	1	Hose Guard	-
9	F075385	1	Valve	COMPONENTS ON SEPARATE PAGE
10	14M7685	1	Lock Nut	M8
11	19M9695	1	Cap Screw	M8 X 75
12	F005055	2	NIPPLE	-
13	F022417	2	Elbow Fitting	-
14	F024179	1	Manifold	-

Hydraulic Lines, Load Space Widening
