Headboard Hydraulic Lines, VLS, Short Frame

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F027344	1	Hydraulic Hose	LGTH = 1150 mm
2	F013586	1	Hydraulic Hose	LGTH = 750 mm
3	F022417	4	Elbow Fitting	-
4	F046341	1	Hydraulic Hose	LGTH = 1400 mm
5	F024322	1	Hydraulic Hose	LGTH = 1000 mm
6	F073919	1	Hydraulic Hose	LGTH = 1250 mm
7	F022422	2	T-CONNECTION	-
8	F073919	1	Hydraulic Hose	LGTH = 1250 mm
9	F025521	1	Hydraulic Hose	LGTH = 1500 mm
10	F025521	1	Hydraulic Hose	LGTH = 1500 mm
11	F059090	1	Hydraulic Hose	LGTH = 1250 mm
12	F059090	1	Hydraulic Hose	LGTH = 1250 mm
13	F005336	3	Tie Band	-
14	F010967	1	Hose Support	-
15	19M9448	1	Screw	M10 X 20
16	F024179	1	Manifold	-
17	F005055	4	NIPPLE	-
18	F024402	2	Elbow Fitting	-
19	F023535	2	Tee Fitting	-
20	19M9631	2	Cap Screw	M8 X 60
21	F064435	2	Lock Washer	-
22	F025469	2	Nut	-

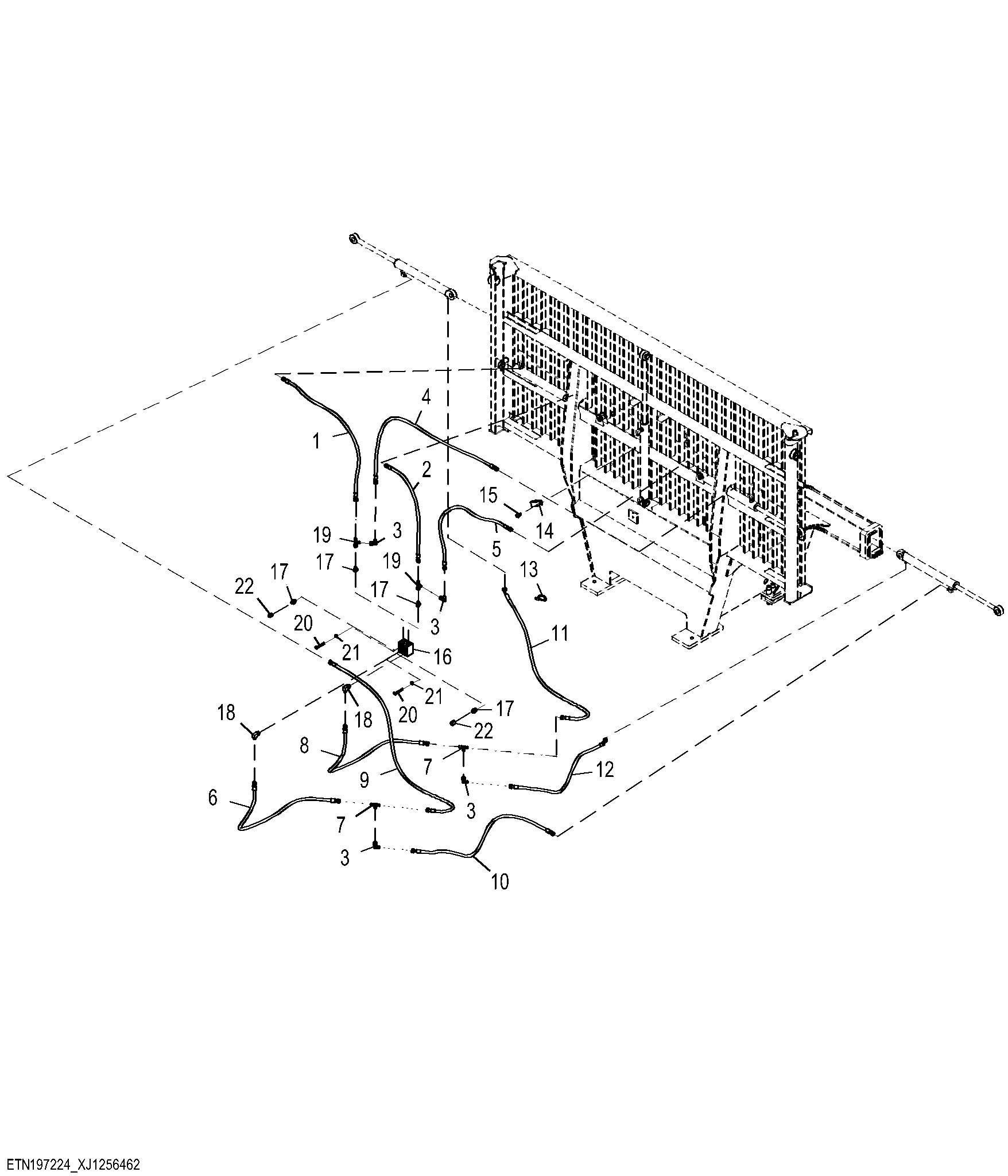

Headboard Hydraulic Lines, VLS, Short Frame

Нет текстового описания
