Открытый узел

Loadspace, Holding Unit

Loadspace, Holding Unit

Loadspace, Holding Unit

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

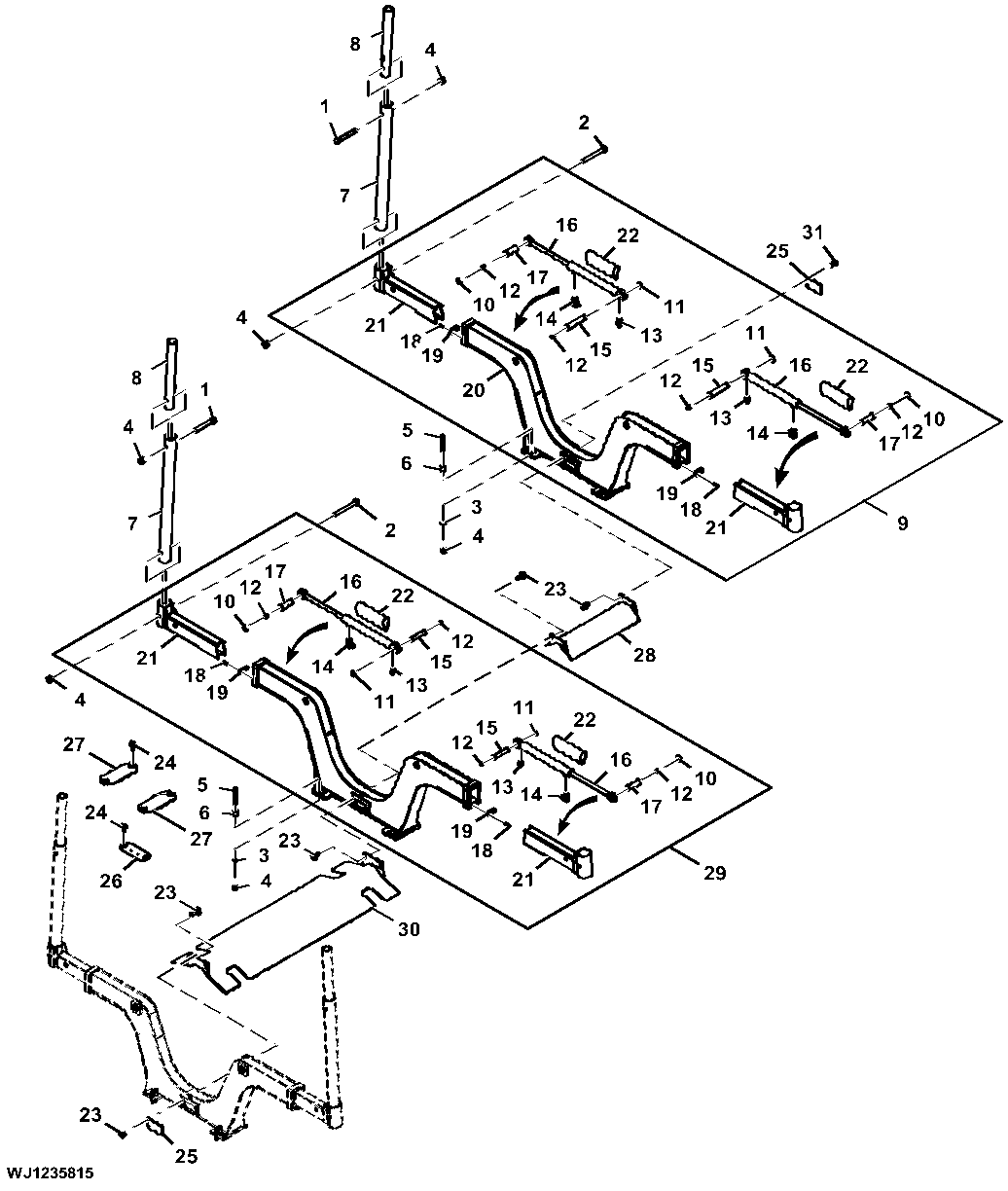

Loadspace, Holding Unit

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9605	4	Cap Screw	M16 X 110
2	19M9607	4	Cap Screw	M16 X 130
3	24M7497	24	Washer	17 X 30 X 3 mm
4	F003592	24	Lock Nut	-
5	F073034	24	Socket Head Screw	-
6	F647163	16	Bushing	-
7	F649844	4	Stake	-
8	F649982	4	Extension	-
9	F649593	1	Bunk	3RD BUNK
10	40M1855	4	Snap Ring	-
11	40M7195	4	Snap Ring	-
12	58M5575	8	Lubrication Fitting	-
13	F005057	4	Fitting	-
14	F024599	4	Elbow Fitting	-
15	F619981	4	Cotter Pin	-
16	F619983	4	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE
17	F619984	4	Cotter Pin	-
18	19M8448	16	Screw	M12 X 35
19	F619979	4	Stop	-
20	F649582	1	Bunk	-
21	F649593	4	Bunk	-
22	F655402	4	Hose Guard	-
23	19M9646	16	Cap Screw	M12 X 20
24	24M7491	8	Washer	13 X 24 X 2.500 mm
25	F624337	2	Plate	-
26	F660750	1	Cover	-
27	F661106	1	Cover	-
28	F661115	1	Cover	-
29	F687917	1	Bunk	1ST AND 2ND BUNK
30	F693393	1	Cover	-
31	19M9570	16	Screw	M12 X 25
32	19M9568	6	Screw	M8 X 20
33	F656691	2	Cover	-
