Открытый узел

Valve Mounting, Auxiliary Function

Valve Mounting, Auxiliary Function

Valve Mounting, Auxiliary Function

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

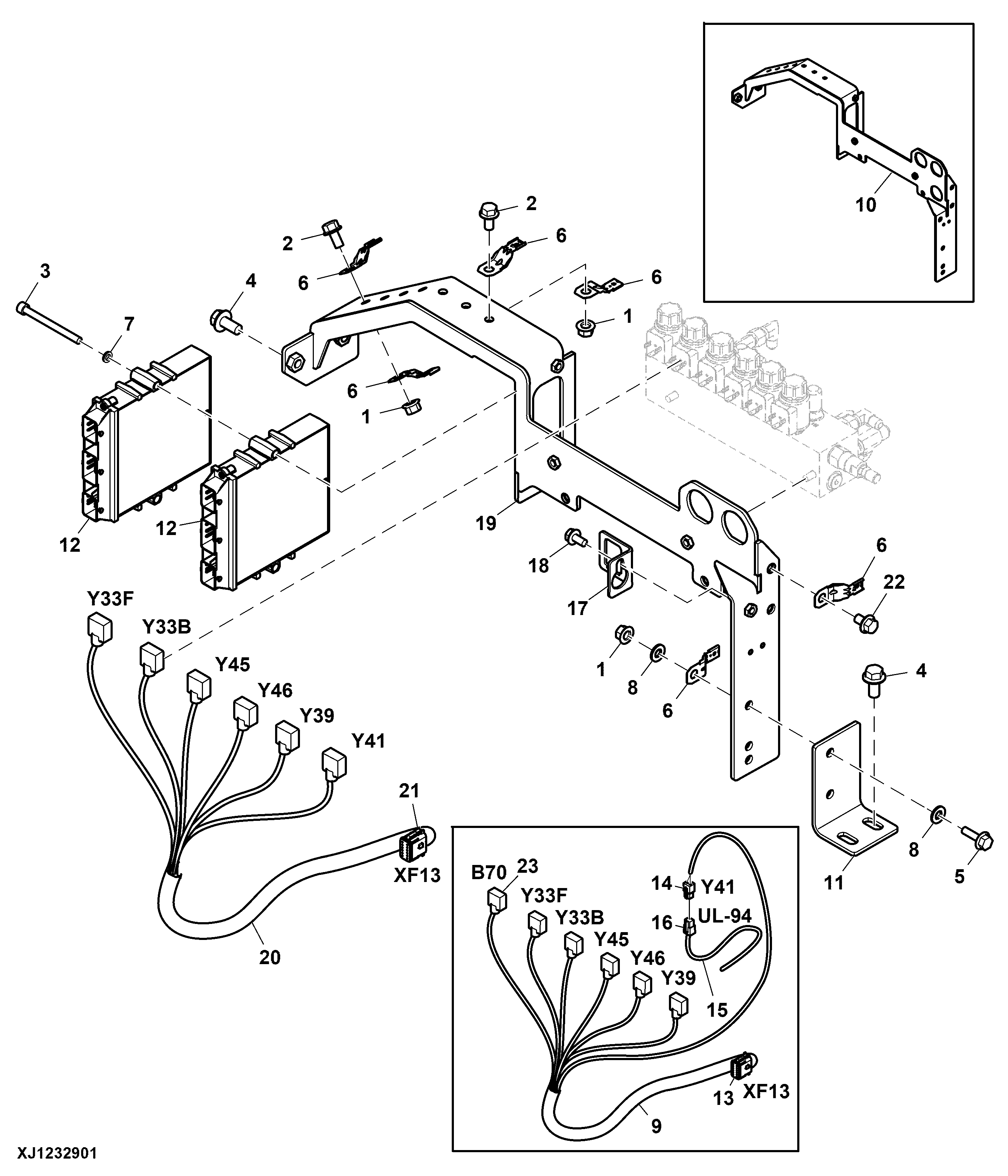

Valve Mounting, Auxiliary Function

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7602	9	Flange Nut	M10
2	19M9448	7	Screw	M10 X 20
3	19M9495	2	Screw	M8 X 90
4	19M9570	4	Screw	M12 X 25
5	F062120	2	Screw	SUB FOR 19M9878
6	57M8736	18	Elec. Connector Accessory	-
7	F008262	2	Lock Washer	-
8	F064436	4	Washer	-
9	F636641	1	Wiring Harness	-
10	F661150	1	Bracket	-
11	F661462	1	Bracket	-
12	F672517	2	Electronic Control Unit	-
13	57M8264	3	Elec. Connector Terminal	-
13	F058395	1	Elec. Connector Terminal	-
13	R78069	3	Elec. Connector Cavity Plug	-
13	R78066	9	Elec. Connector Terminal	-
13	57M7633	1	Electrical Connector Assy	To Front Frame Controller
13	57M7682	1	Elec.Connect Locking Device	-
14	F056844	1	Electrical Connector Assy	To Parking Brake Solenoid, Auxiliary Valve
14	57M7620	1	Electrical Connector Assy	-
14	57M7542	2	Elec. Connector Terminal	-
15	F632746	1	Wiring Harness	-
16	57M7621	1	Elec.Connect Locking Device	-
16	57M8662	1	Elec. Connector Housing	-
16	R78066	2	Elec. Connector Terminal	To Sensor
17	F677769	1	Plate	-
18	19M9567	1	Screw	M8 X 16
19	F688187	1	Bracket	-
20	F687954	1	Wiring Harness	-
21	57M9796	1	Elec. Connector Housing	-
21	57M9811	7	Elec. Connector Terminal	-
21	57M10336	1	Elec. Connector Cavity Plug	-
21	57M9843	1	Elec. Connector Accessory	-
22	19M10358	2	Screw	M10 X 16
