Открытый узел

Filtration System, Oil, Bypass

Filtration System, Oil, Bypass

Filtration System, Oil, Bypass

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

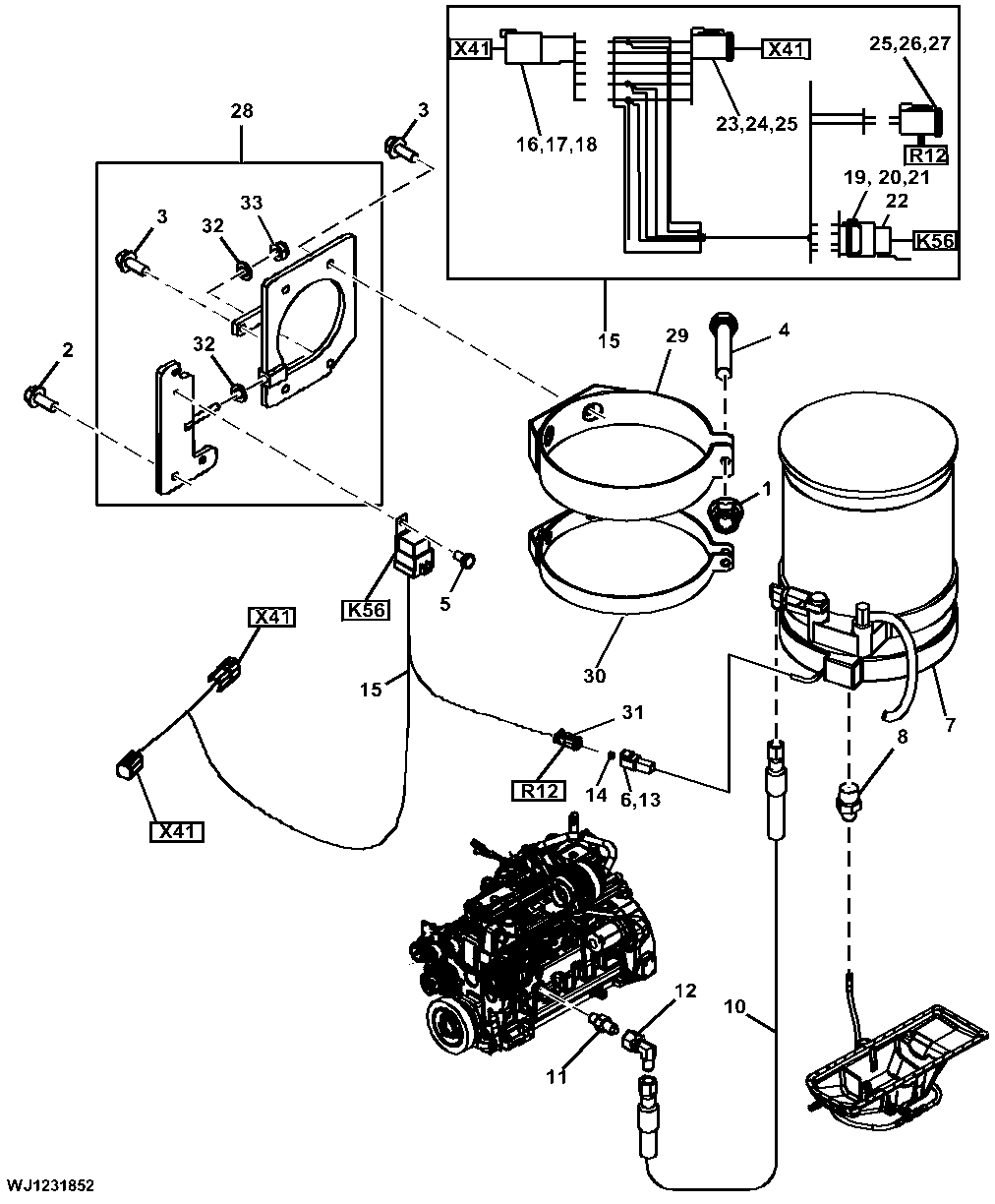

Filtration System, Oil, Bypass

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7596	2	Lock Nut	M8
2	19M9448	2	Screw	M10 X 20
3	19M9568	5	Screw	M8 X 20
4	19M9628	2	Cap Screw	M8 X 45
5	19M9673	1	Cap Screw	M6 X 10
6	57M7542	1	Elec. Connector Terminal	-
7	F694271	1	Filter	INCLUDES F695370 AND F697187
7	F695370	1	Filter Element	Not Illustrated
7	F697187	1	Gasket	-
8	F005083	1	Fitting	-
10	F028379	1	Hydraulic Hose	LGTH = 1500 mm, Fabricate
11	F028680	1	Fitting	-
12	F005044	1	Elbow Fitting	-
13	57M7533	1	Elec. Connector Housing	-
14	57M7621	1	Elec.Connect Locking Device	-
15	F654679	1	Wiring Harness	-
16	57M7629	1	Elec. Connector Housing	-
17	57M7677	1	Elec. Connector Terminal	-
18	F052692	5	Pin Fastener	-
19	57M7555	1	Elec. Connector Housing	-
20	R104933	2	Elec. Connector Terminal	-
21	R104571	2	Elec. Connector Terminal	-
22	F121308	1	Relay	-
23	57M7630	1	Electrical Connector Assy	-
24	57M7677	1	Elec. Connector Terminal	-
25	F055139	8	Socket	-
26	57M7534	1	Elec. Connector Housing	-
27	57M7620	1	Electrical Connector Assy	-
28	F658261	1	Bracket	-
29	F658269	1	Clamp	-
30	F658274	1	Clamp	-
31	57M8662	1	Elec. Connector Housing	-
32	24M7509	2	Washer	8.400 X 16 X 1.600 mm
33	14M7685	1	Lock Nut	M8
