Brake Cylinder, Axle

Нет текстового описания

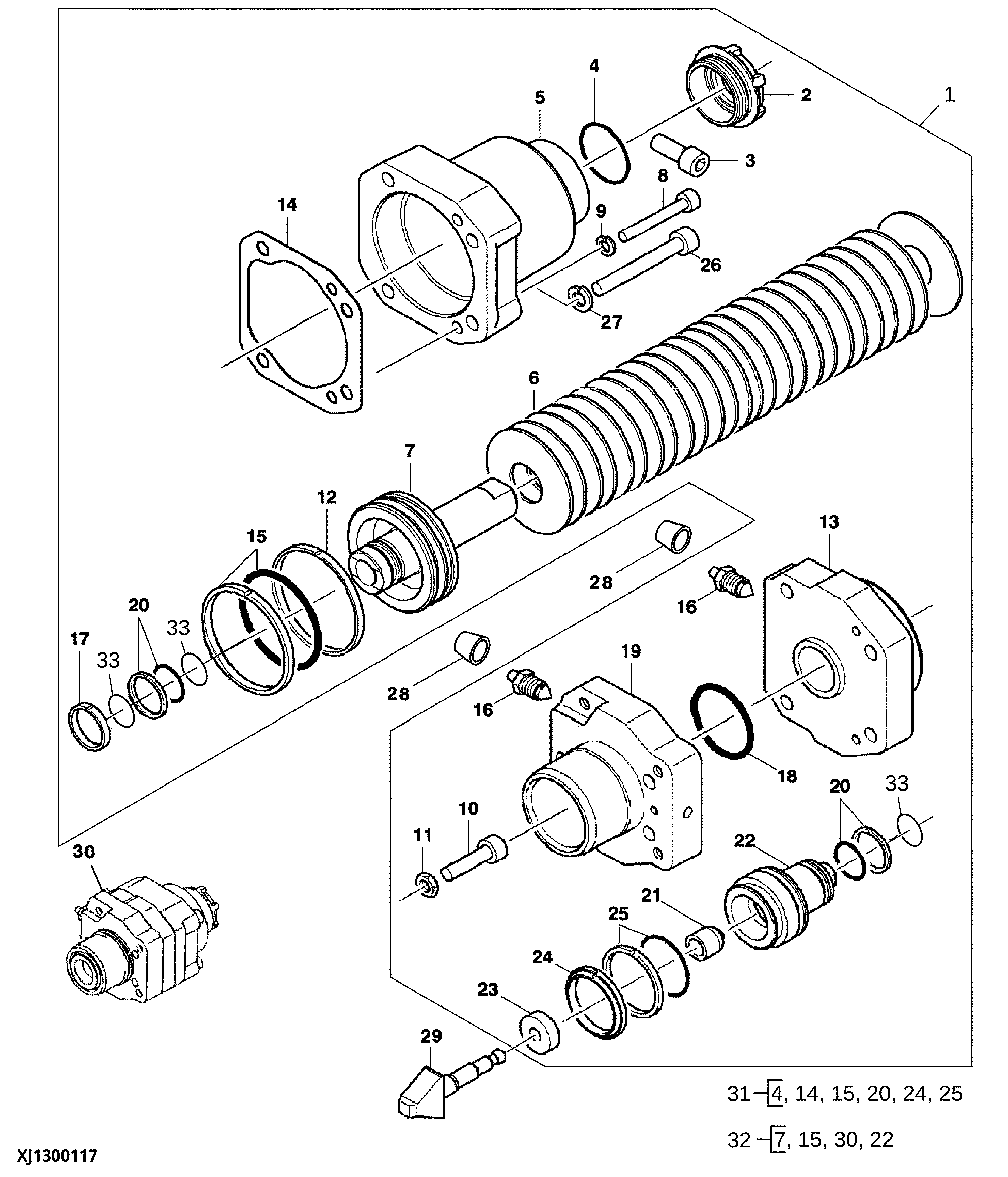

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F069388	1	Seal Kit	Not Illustrated, NLA; ORDER F701153
1	F675048	1	Cylinder	NLA; ORDER F701157; SUB FOR F071961
2	F067371	1	Plug	-
3	AT108676	1	Bolt	-
4	F067370	1	O-Ring	NLA; ORDER F701153
5	F069046	1	Housing	NLA; ORDER F701157
6	F045309	26	Disk Spring	-
7	F072094	1	Piston	NLA; ORDER F701155
8	F025778	2	Cap Screw	-
9	F003702	2	SPRING WASHER	-
10	19M9707	1	Screw	M10 X 40
11	F045311	1	NUT	-
12	F045312	1	Hydr. Cylinder Rod Guide	-
13	F072097	1	Housing	-
14	F045314	1	GASKET	NLA; ORDER F701153
15	F072098	1	Ring	NLA; ORDER F701153 OR F701155
16	F029289	2	Bleed Valve	-
17	F045316	1	HYDR. CYLINDER ROD GUIDE	-
18	F045317	1	O-RING	-
19	F072099	1	Housing	NLA; ORDER F701157 ; Loctite® 518
20	F072100	2	Seal	NLA; ORDER F701153 OR F701155; SUB FOR F064595
21	F045320	1	PIN	-
22	F072101	1	Piston	NLA; ORDER F701155
23	F045323	1	RING	-
24	F045324	1	RING	NLA; ORDER F701153
25	F072102	1	Ring	NLA; ORDER F701153; SUB FOR F064597
26	F045326	4	Cap Screw	-
27	F053018	4	Lock Washer	-
28	F040572	2	Cover	-
29	F045021	1	Wedge	-
30	F701157	1	Brake	COMPONENTS ON SEPARATE PAGE
31	F701153	1	Seal Kit	INCLUDES F713443
32	F701155	1	Piston Kit	For Long Brake Cylinders 26 Springs
33	F713443	2	Sealing Ring	-
