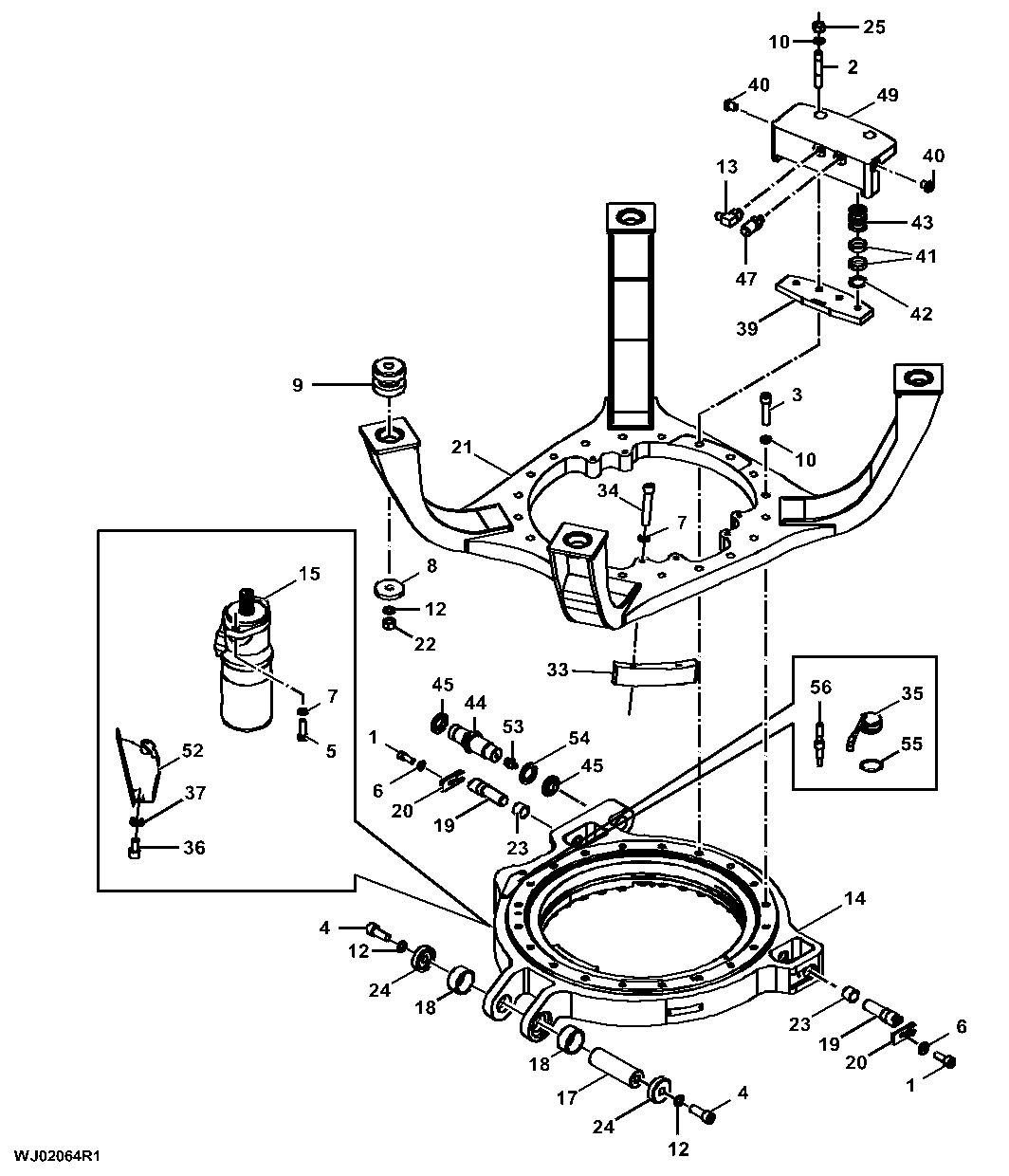

Levelling Frame, Cab

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F074862	2	Screw	-
2	F654058	2	Stud	-
3	F654059	18	Screw	-
4	19M9530	2	Screw	M20 X 50
5	19M9600	2	Cap Screw	M12 X 55
6	24M7488	2	Washer	10.500 X 20 X 2 mm
7	F002805	4	Lock Washer	-
8	F656521	4	Spacer	-
9	AT223527	4	Isolator	-
10	F043168	20	Lock Washer	-
12	F074743	2	Lock Washer	-
13	F024599	3	Elbow Fitting	-
14	F075561	1	Bearing With Housing	(Bearing W/ Housing, Cab) COMPONENTS ON SEPARATE PAGE
15	F072219	1	Hydraulic Motor	-
15	F683902	1	Seal Kit	-
17	F629023	1	Pin	-
18	F629024	2	Bushing	-
19	F653062	2	Pin	-
20	F629174	2	Plate	-
21	F653441	1	Cradle	-
22	F074744	4	Nut	-
23	F654349	2	Bushing	-
24	F635069	2	Spacer	-
25	F654060	2	Nut	-
33	F630370	1	Bracket	-
34	19M9505	2	Screw	M12 X 70
35	F075182	1	Sensor	-
35	F074715	1	Sensor	MAGNET FOR SENSOR
36	19M9736	2	Screw	M8 X 16
37	F064435	2	Lock Washer	-
39	F658292	1	Brake Shoe	-
40	F018111	2	PLUG	-
41	F072159	8	Hydr. Cylinder Rod Guide	-
42	F072160	4	Seal	-
43	F647476	4	Piston	-
44	F653039	1	Pin	-
45	F013572	2	Lock Nut	-
47	F023426	1	Fitting	-
49	F658293	1	Frame	-
52	F661552	1	Shield	-
53	58M5575	1	Lubrication Fitting	-
54	F066284	1	Lock Washer	-
55	L55580	1	O-Ring	-
56	F675425	1	Sensor	-
