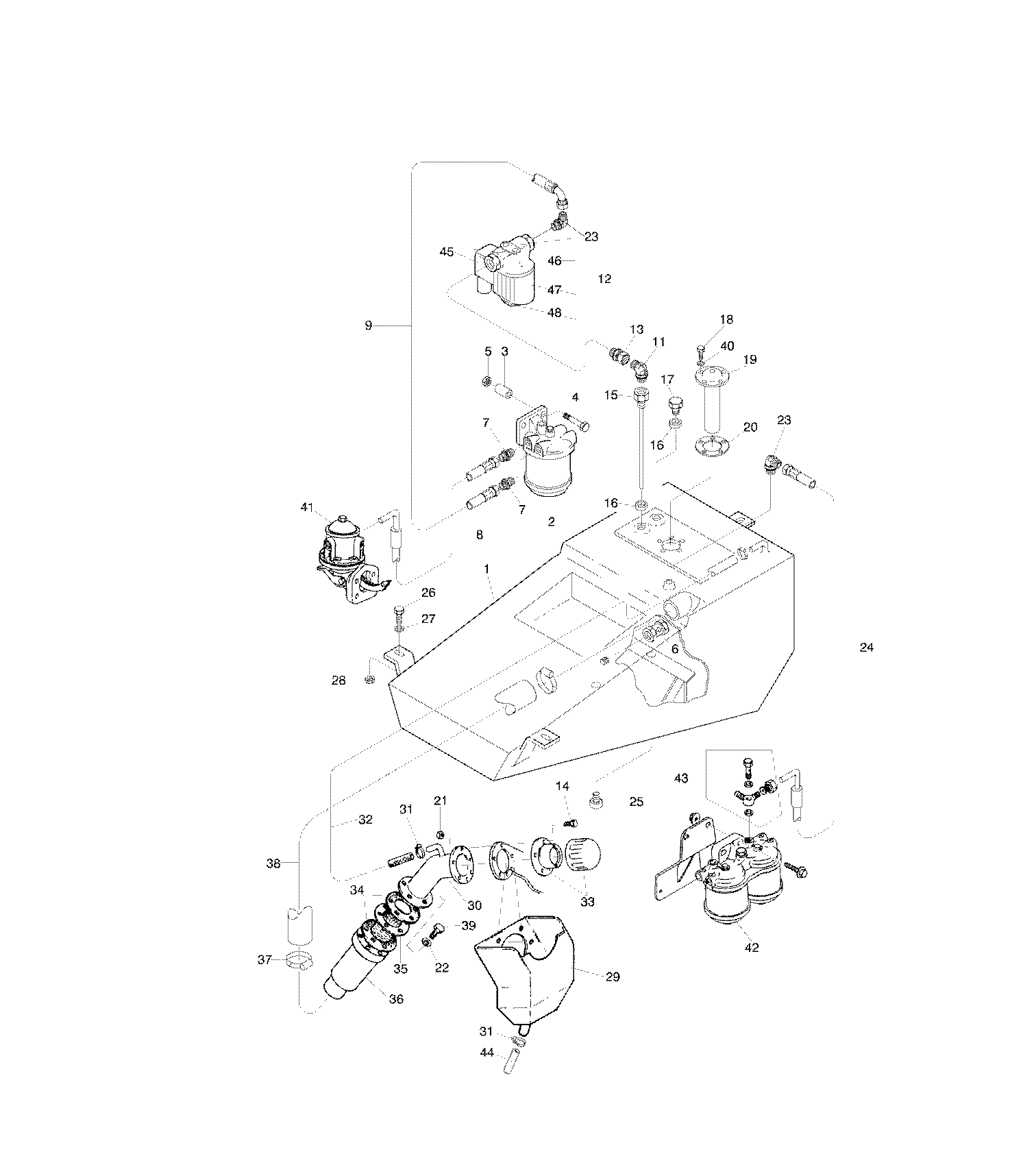

ENGINE FUEL SYSTEMS 98032 11 8 ( 1210465 - ) 902404 [902404]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F023248	1	FUEL TANK	-
2	-------	1	O-RING	-
3	F010392	2	BUSHING	-
4	F003484	2	SCREW	-
5	F003588	2	LOCK NUT	-
6	F012475	1	VALVE	-
7	F022071	2	NIPPLE	-
8	F027322	1	HOSE	-
9	F027321	1	HOSE	-
10	F005057	1	Fitting	-
11	F024402	1	Elbow Fitting	-
12	F008212	1	VALVE	-
13	F024875	1	CONNECTION	-
14	F003516	6	SCREW	-
15	F010353	1	SUCTION PIPE	-
16	F005168	2	SEAL RING	-
17	F001909	1	PLUG	-
18	F003513	5	SCREW	-
19	F005504	1	SENSOR	-
20	F001443	1	GASKET	-
21	F003585	6	LOCK NUT	-
22	F010721	6	WASHER	-
23	F024599	2	Elbow Fitting	-
24	F025801	1	HOSE	-
25	F004670	2	PLUG	-
26	F003480	3	SCREW	-
27	F003339	3	WASHER	-
28	F001491	3	LOCK NUT	-
29	F020369	1	PROTECTION	-
30	F009536	1	HOSE CONNECTOR	-
31	F003671	4	HOSE CLAMP	-
32	F009262	1	HOSE	-
33	F010589	1	CAP	-
34	-------	2	O-RING	-
35	-------	1	O-RING	-
36	F020323	1	PIPE CONNECTION	-
37	F003676	2	HOSE CLAMP	-
38	F010455	1	HOSE	-
39	F003515	6	SCREW	-
40	F003696	5	COPPER WASHER	-
41	-------	1	O-RING	-
42	-------	1	O-RING	-
43	-------	1	O-RING	-
44	F002654	1	HOSE	-
45	F033834	1	CONNECTOR	-
46	F033830	1	FRAME	-
47	F033831	1	COIL	-
48	F033833	1	CLIP	-
-	F033832	1	SERVICE KIT	-
