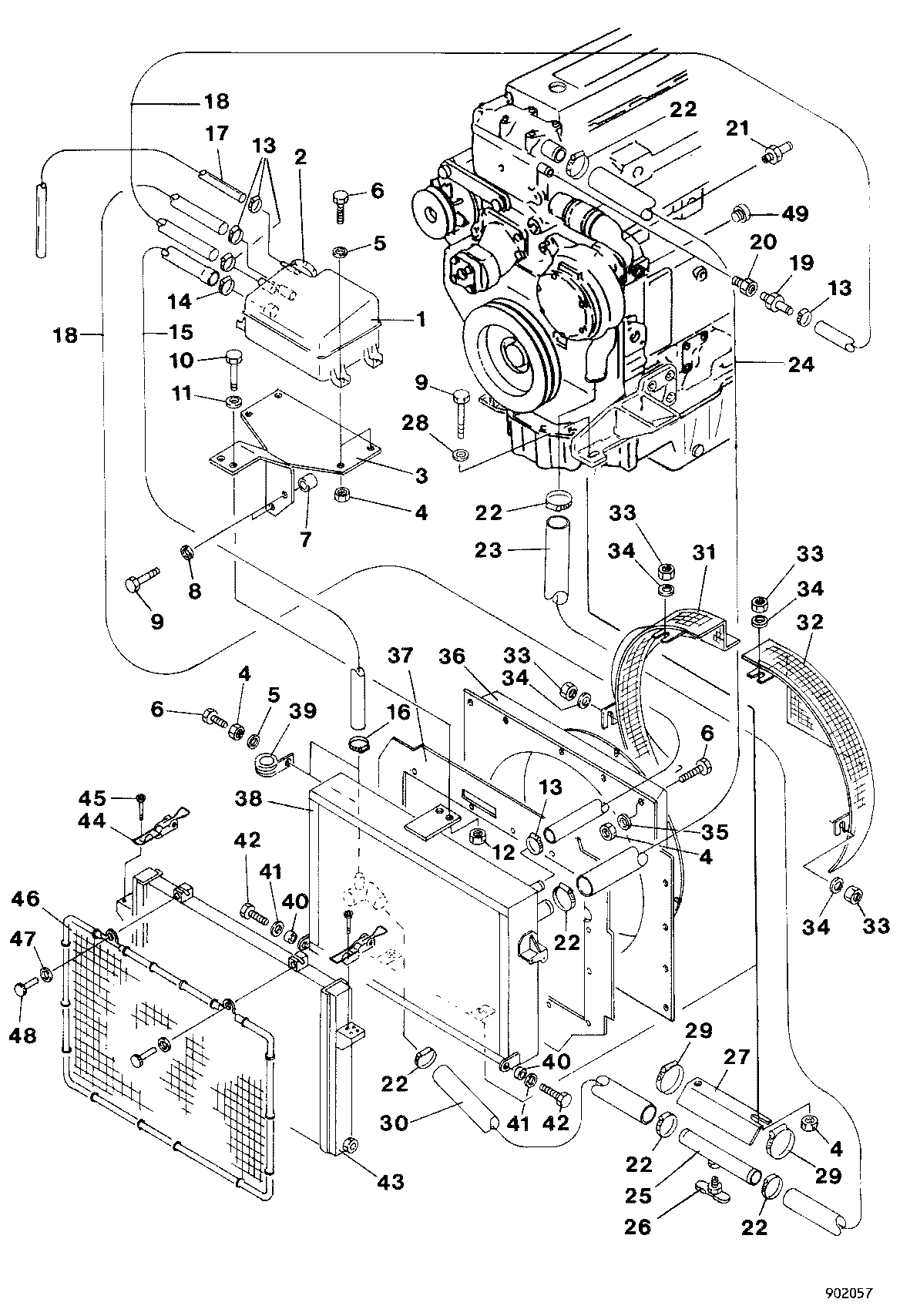

ENGINE COOLING SYSTEM 98032 11 4 ( 1210465 - ) 902057 [902057]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F026697	1	EXPANSION TANK	-
2	F026891	1	CAP	-
3	F042945	1	HOLDER	-
4	F003586	6	LOCK NUT	-
5	F031864	23	WASHER	-
6	F003519	23	SCREW	-
7	F001626	2	WASHER	-
8	F003339	2	WASHER	-
9	F003480	4	SCREW	-
10	F003536	2	SCREW	-
11	F001626	2	WASHER	-
12	F003589	2	LOCK NUT	-
13	F003667	5	HOSE CLAMP	-
14	F003671	1	HOSE CLAMP	-
15	F026015	1	HOSE	-
16	F003669	1	HOSE CLAMP	-
17	F030381	1	HOSE	-
18	F025973	2	HOSE	-
19	F011256	1	CONNECTION	-
20	F011261	1	HOSE FITTING	-
21	F036420	1	CONNECTION	-
22	F003677	6	HOSE CLAMP	-
23	F020389	1	HOSE	-
24	F036055	1	HOSE	-
25	F038920	1	PIPE	-
26	F005242	1	Drain Valve	-
27	F020352	1	CLAMP	-
28	F003354	2	WASHER	-
29	F003680	2	HOSE CLAMP	-
30	F020388	1	HOSE	-
31	F039038	1	GUARD SCREEN	-
32	F039051	1	GUARD SCREEN	-
33	F003587	4	LOCK NUT	-
34	F003338	4	WASHER	-
35	F008288	17	WASHER	-
36	F030388	1	SHROUD	-
37	F033069	1	SEAL	-
38	F028080	1	RADIATOR	-
39	F004421	2	Hose Clamp	-
40	F009033	2	SHIM PLATE	-
41	F003609	2	WASHER	-
42	F003541	2	SCREW	-
43	F028081	1	OIL COOLER	-
44	F038717	2	CATCH	-
45	F013750	4	SCREW	-
46	F039059	1	GUARD SCREEN	-
47	F003722	2	WASHER	-
48	F039990	2	KNOB	-
49	F005233	1	PLUG	-

ENGINE COOLING SYSTEM 98032 11 4 ( 1210465 - ) 902057 [902057]
