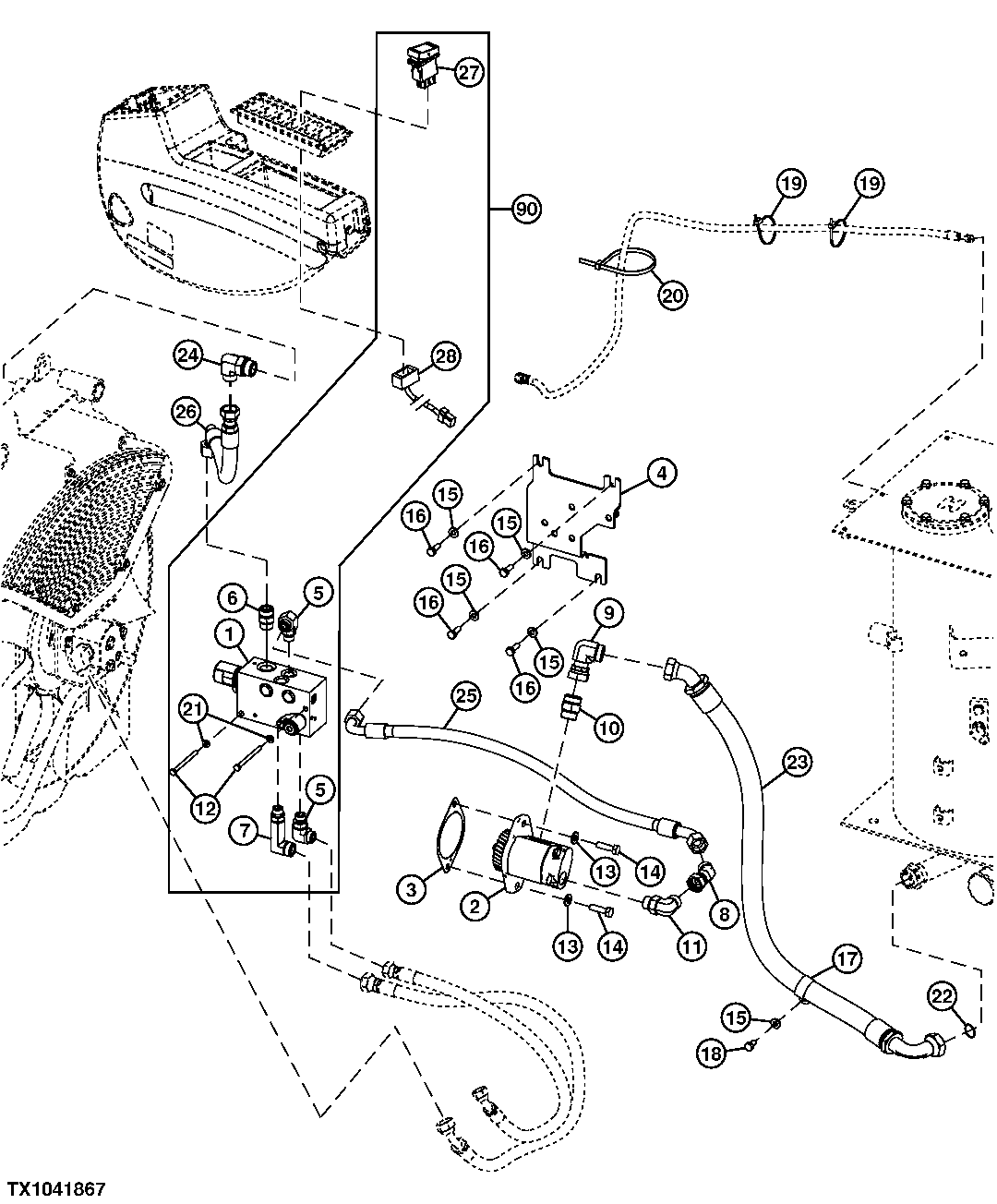

Reversible Hydraulic Fan Drive

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT322522	1	Elec-Hyd Proportional Valve	(COMPONENTS ON SEPARATE PAGE)
2	AT329495	1	Hydraulic Pump	-
2	AT318742	1	Seal Kit	-
3	R522690	1	Gasket	SUB FOR R134465
4	FF103037	1	Bracket	-
5	-	2	Part 6	61H1006 NLA
5	38H1006	2	Elbow Fitting	-
5	R26906	2	O-Ring	-
5	T77932	2	O-Ring	-
6	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
6	T77858	1	O-Ring	-
6	38H1163	1	Adapter Fitting	-
6	-	1	Part 10	61H1163 NLA
7	FF100011	1	Adapter Fitting	-
8	-	1	Part 15	61H1609 NLA
8	38H1609	1	Adapter Fitting	-
8	T77858	1	O-Ring	-
9	-	1	Part 18	61H1098 NLA
9	38H1098	1	Elbow Fitting	-
9	T76938	1	O-Ring	-
9	R29936	1	O-Ring	-
10	R29936	1	O-Ring	-
10	T76938	1	O-Ring	-
10	-	1	Part 22	61H1164 NLA
10	38H1164	1	Adapter Fitting	-
11	DH401213	1	Elbow Fitting	-
11	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
12	19M8456	2	Cap Screw	M8 X 100, SUB FOR J900800
13	DH400704	2	Washer	-
14	19M7496	2	Cap Screw	M12 X 45, SUB FOR J921245
15	24M7346	5	Washer	11 X 20 X 2 mm, SUB FOR DH400703
16	19M7662	4	Cap Screw	M10 X 30, SUB FOR J901030
17	XCL-29	1	Hose Clamp	SUB FOR 4193848
18	19M7938	1	Cap Screw	M10 X 20, SUB FOR J901020
19	DH400240	2	Tie Band	-
20	H77698	1	Tie Band	SUB FOR 4121859
21	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
22	T78612	1	O-Ring	SUB FOR 4187329
23	FF103277	1	Hydraulic Hose	-
24	-	1	Part 40	61H1052 NLA
24	38H1052	1	Elbow Fitting	-
24	T77858	1	O-Ring	-
24	R29936	1	O-Ring	-
25	FF104734	1	Hydraulic Hose	SUB FOR FF104733, ALSO ORDER 4327294
25	XHG-075	1	Hose Guard	CTL, SUB FOR 4327294
26	FF104745	1	Hose	-
27	4654150	1	Switch	-
28	4653879	1	Wiring Harness	-
90	-	1	Part 49	AT346642 NLA, WHOLE GOODS
