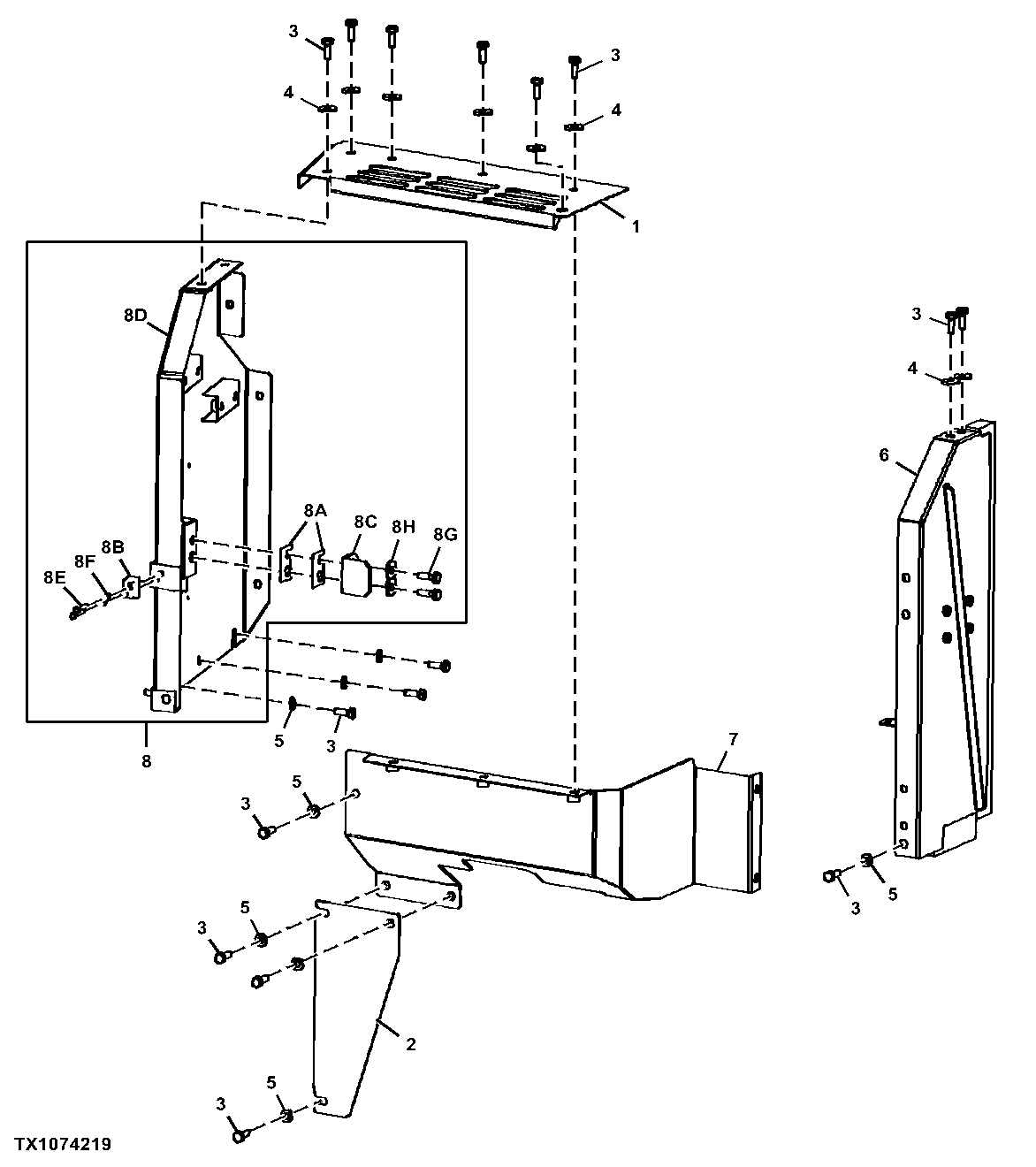

Hydraulic Pump Compartment Panels (037198 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	FF102447	1	Cover	-
2	FF102445	1	Cover	-
3	19M7662	16	Cap Screw	M10 X 30, (SUB FOR J901030 )
4	24M7101	8	Washer	11 X 34 X 3 mm, (SUB FOR J217083)
5	24M7346	8	Washer	11 X 20 X 2 mm, (SUB FOR DH400703)
6	FF103275	1	Cover	-
7	FF105611	1	Cover	-
8	-	1	Part 8	(FF503565 NLA)
8A	FF104768	2	Shim	-
8B	4652573	1	Stop	-
8C	FF104760	1	Bracket	-
8D	-	1	Part 12	(FF503564 NLA)
8E	19M7177	2	Cap Screw	M6 X 35, (SUB FOR J900635 )
8F	24M7054	2	Washer	6.400 X 12 X 1.600 mm, (SUB FOR A590106)
8G	19M7550	2	Cap Screw	M10 X 35, (SUB FOR J901035 )
8H	24M7101	2	Washer	11 X 34 X 3 mm, (SUB FOR J217083 )

Hydraulic Pump Compartment Panels (037198 - )

Нет текстового описания
