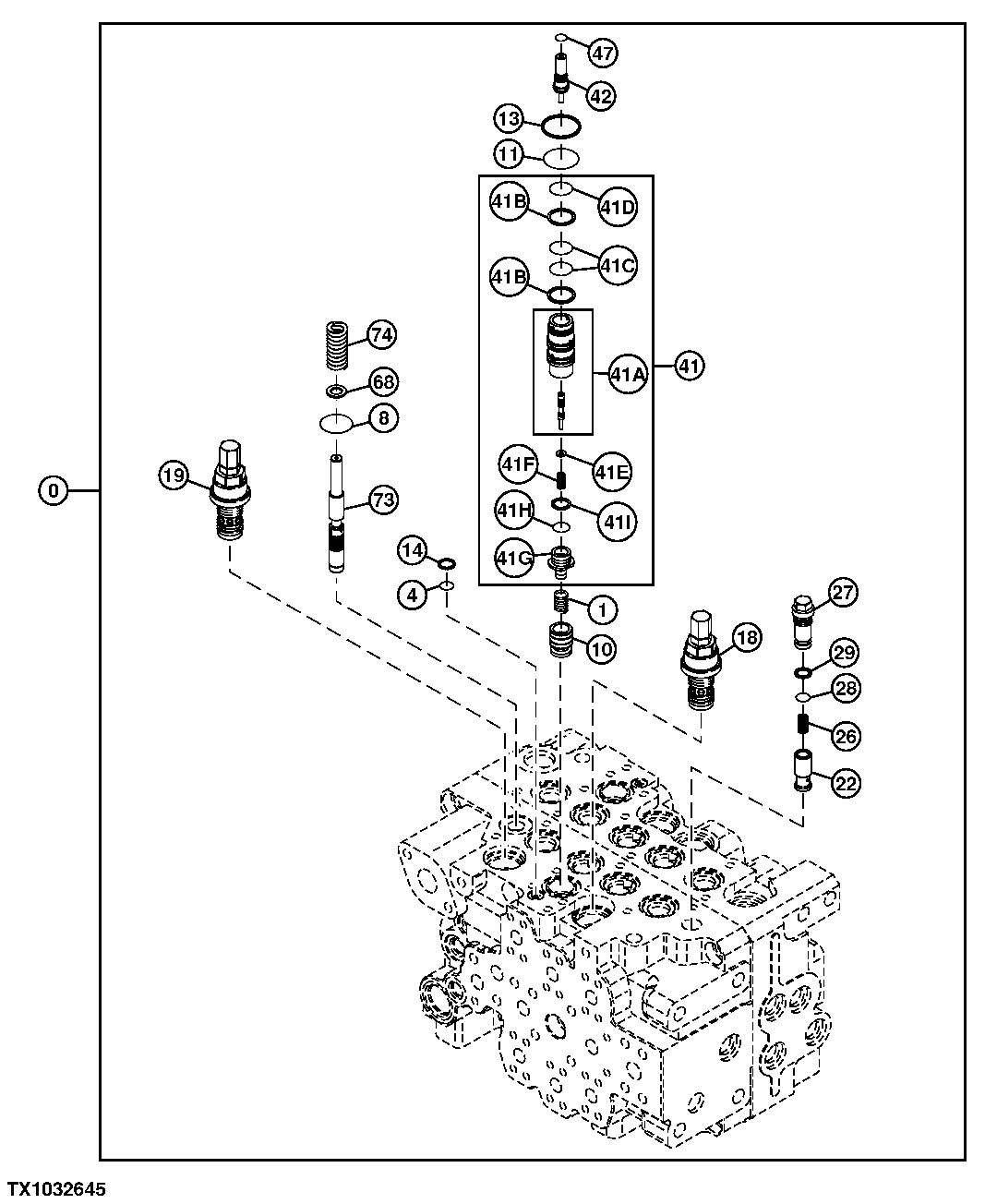

Control Valve Circuit Relief Valves (4 Spool Side)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9285787	1	Control Valve	Additional Components Listed On Separate Pages
1	2046418	1	Spring	-
4	CH17167	1	O-Ring	SUB FOR 4506320
8	0393902	1	O-Ring	SUB FOR 2046488
10	3110097	1	Valve	-
11	0309402	1	O-Ring	SUB FOR 4303809
13	2046626	1	Ring	-
14	2046627	1	Ring	-
18	2046498	1	Back-Up Ring	-
18	CH12329	1	Packing	SUB FOR 4506420
18	AT264347	1	O-Ring	SUB FOR 4506428
18	-	1	Part 10	-
18	9200491	1	Flow Control Hyd. Valve	-
19	9200492	1	Flow Control Hyd. Valve	-
19	-	1	Part 15	-
19	AT264347	1	O-Ring	SUB FOR 4506428
19	2046498	1	Back-Up Ring	-
19	CH12329	1	Packing	SUB FOR 4506420
22	2046600	1	Check Valve	-
26	2046415	1	Spring	-
27	2046449	1	Pipe Plug	-
28	4506412	1	Packing	-
29	2046494	1	Back-Up Ring	-
41	9281598	1	Valve	-
42	2046618	1	Screw	-
47	CH11569	1	Packing	SUB FOR 4506409
68	2046481	1	Washer	-
73	2046597	1	Valve Spool	-
74	2046431	1	Spring	-
41A	-	1	Part 25	9201384 NLA
41B	2046504	2	Ring	-
41C	0976602	2	O-Ring	SUB FOR 4509181, 4S00734
41D	CH12329	1	Packing	SUB FOR 4506420
41E	2046484	1	Washer	-
41F	2046608	1	Spring	-
41G	4669562	1	Plug	-
41H	4297380	1	O-Ring	SUB FOR 4622346, 4674883 OR 4509180
41I	2046499	1	Ring	-

Control Valve Circuit Relief Valves (4 Spool Side)
