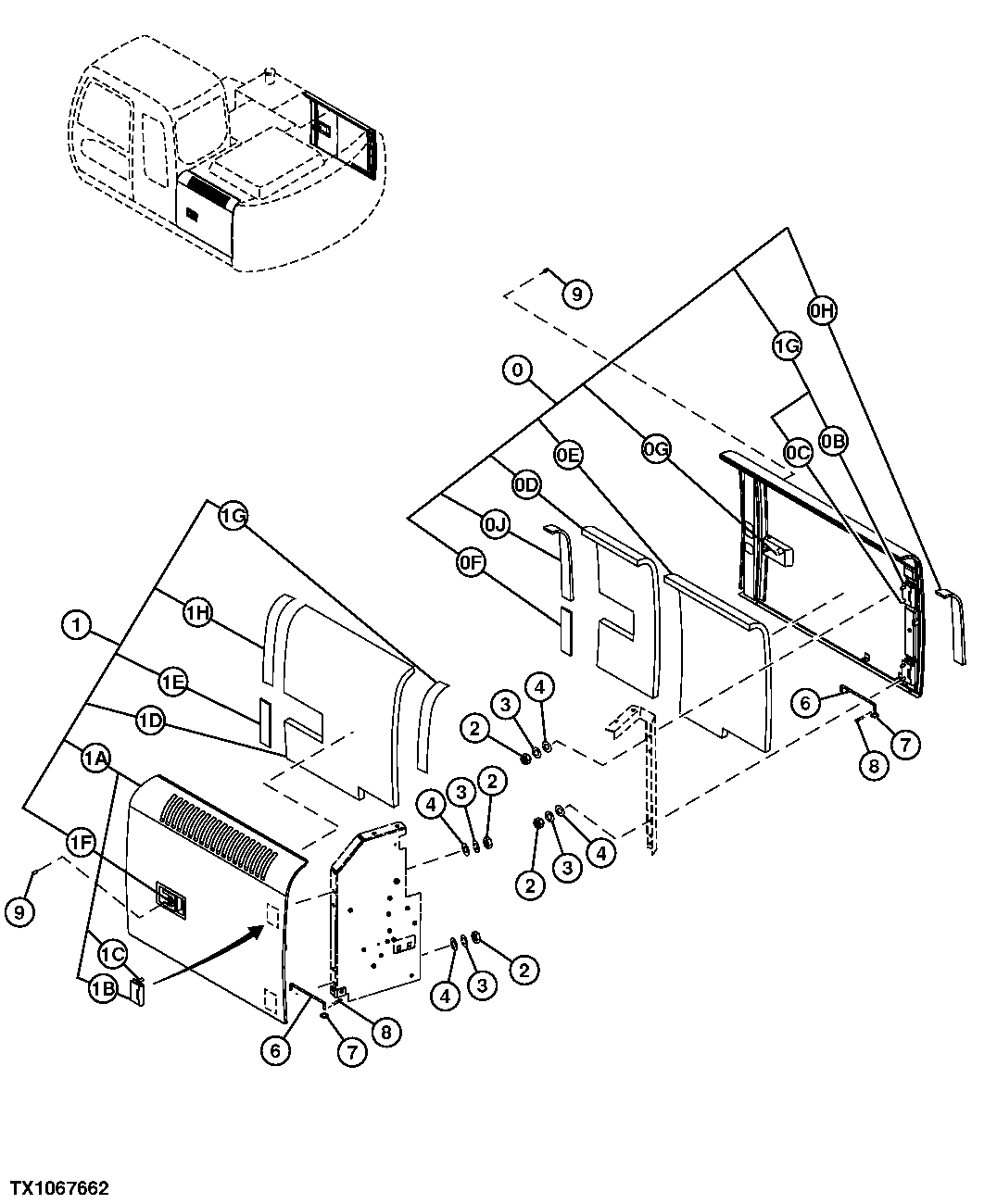

RADIATOR AND PUMP COMPARTMENT ACCESS DOORS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	AP37371	1	Door	( <service-part>5006713</service-part> NLA)
1	AP37370	1	Door	-
2	14M7274	8	Nut	M10
3	12M7066	8	Lock Washer	10 mm
4	24M7028	8	Washer	10.500 X 20 X 2 mm, (SUB FOR A590110)
6	4341788	2	Rod	(SUB FOR 4341788J)
7	24M7055	2	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
8	4603981	2	Pin	SUB FOR 4022697
9	M63200	12	Rivet	-
0A	-	1	Part 2	-
0B	4445380	2	Hinge	-
0C	J901025	4	Bolt	-
0D	P67818	1	Isolator	-
0E	P67819	1	Isolator	-
0F	P68167	1	Isolator	-
0G	DH400030	1	Latch	(WITH 6 HOLES)
0G	AT166994	1	Latch	(WITH 4 HOLES) ( <service-part>5006714</service-part> NLA)
0H	P68168	1	Isolator	-
0J	P67816	1	Isolator	-
1A	-	1	Part 13	-
1B	4445380	2	Hinge	-
1C	J901025	4	Bolt	-
1D	P67817	1	Isolator	-
1E	P68167	1	Isolator	-
1F	DH400030	1	Latch	(WITH 6 HOLES)
1F	AT166994	1	Latch	(WITH 4 HOLES)
1G	P68168	1	Isolator	-
1H	P67816	1	Isolator	-
