Открытый узел

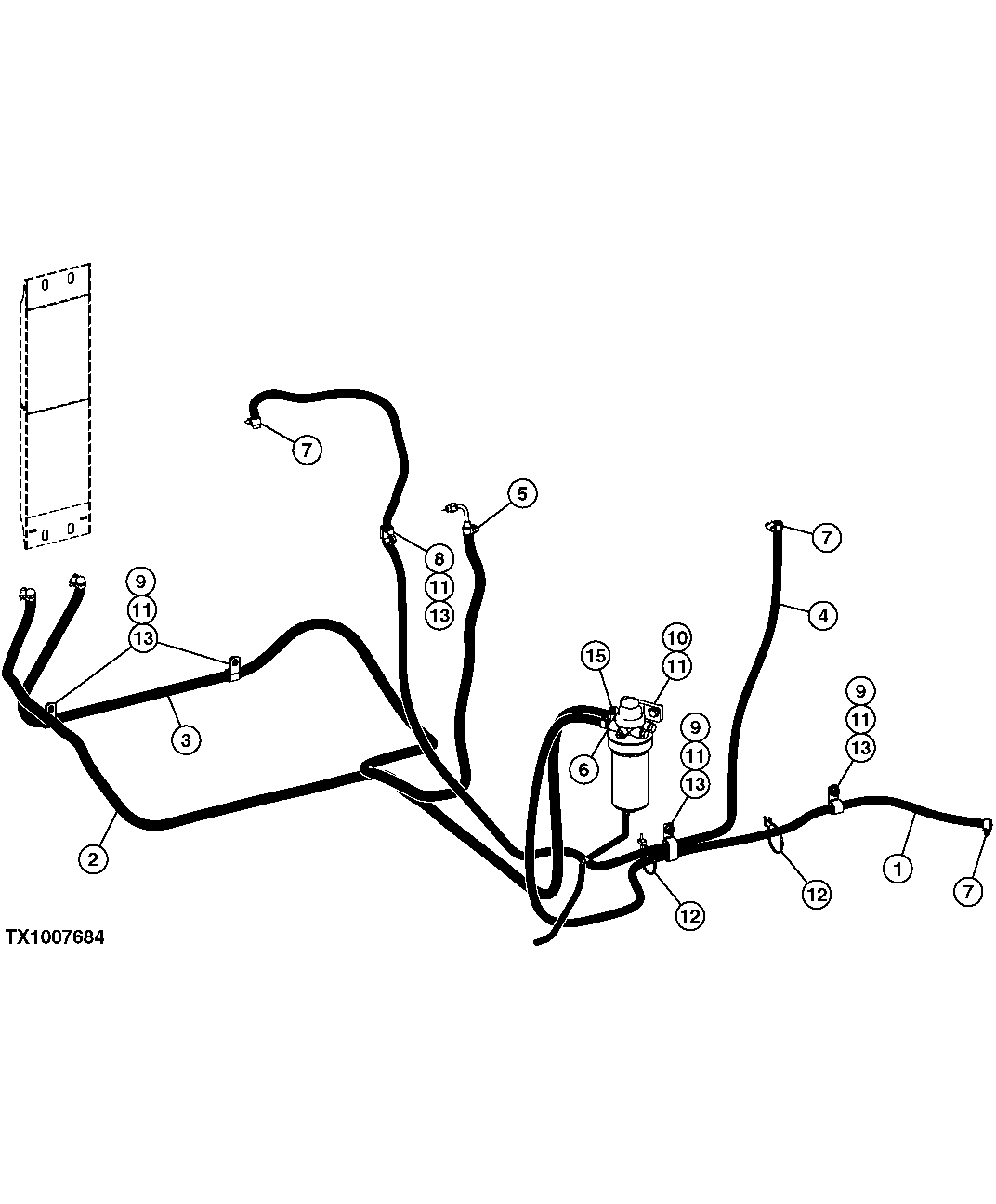

LOW PRESSURE FUEL HOSES FROM FUEL TANK TO ENGINE

LOW PRESSURE FUEL HOSES FROM FUEL TANK TO ENGINE

LOW PRESSURE FUEL HOSES FROM FUEL TANK TO ENGINE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

LOW PRESSURE FUEL HOSES FROM FUEL TANK TO ENGINE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(MAKE FROM <service-part qty="1">TY24398</service-part> ) (SUB FOR <service-part qty="1">AP34468</service-part>)(CUT TO LENGTH 2000MM)
2	-	1	Part 2	(MAKE FROM <service-part qty="1">TY24399</service-part> ) (SUB FOR <service-part qty="1">AP39339</service-part>)(CUT TO LENGTH)
3	-	1	Part 3	(MAKE FROM <service-part qty="1">TY24399</service-part> ) (SUB FOR <service-part qty="1">AP39339</service-part>)(CUT TO LENGTH)
4	-	1	Part 4	(MAKE FROM <service-part qty="1">TY24398</service-part> ) (SUB FOR <service-part qty="1">AP34469</service-part>)(CUT TO LENGTH 3070MM)
5	AP35377	1	Adapter Fitting	-
6	AP35375	1	Fitting	-
7	AT145649	8	Clamp	-
8	19M8440	2	Screw	M10 X 25
9	19M7274	5	Cap Screw	M8 X 70
10	19M7576	2	Screw	M10 X 30
11	24M7028	8	Washer	10.500 X 20 X 2 mm
12	H77698	2	Tie Band	-
13	4190266	4	Clip	-
14	T24432	2	Clamp	(SUB FOR 4190277)
15	RE500576	1	Fitting	-
