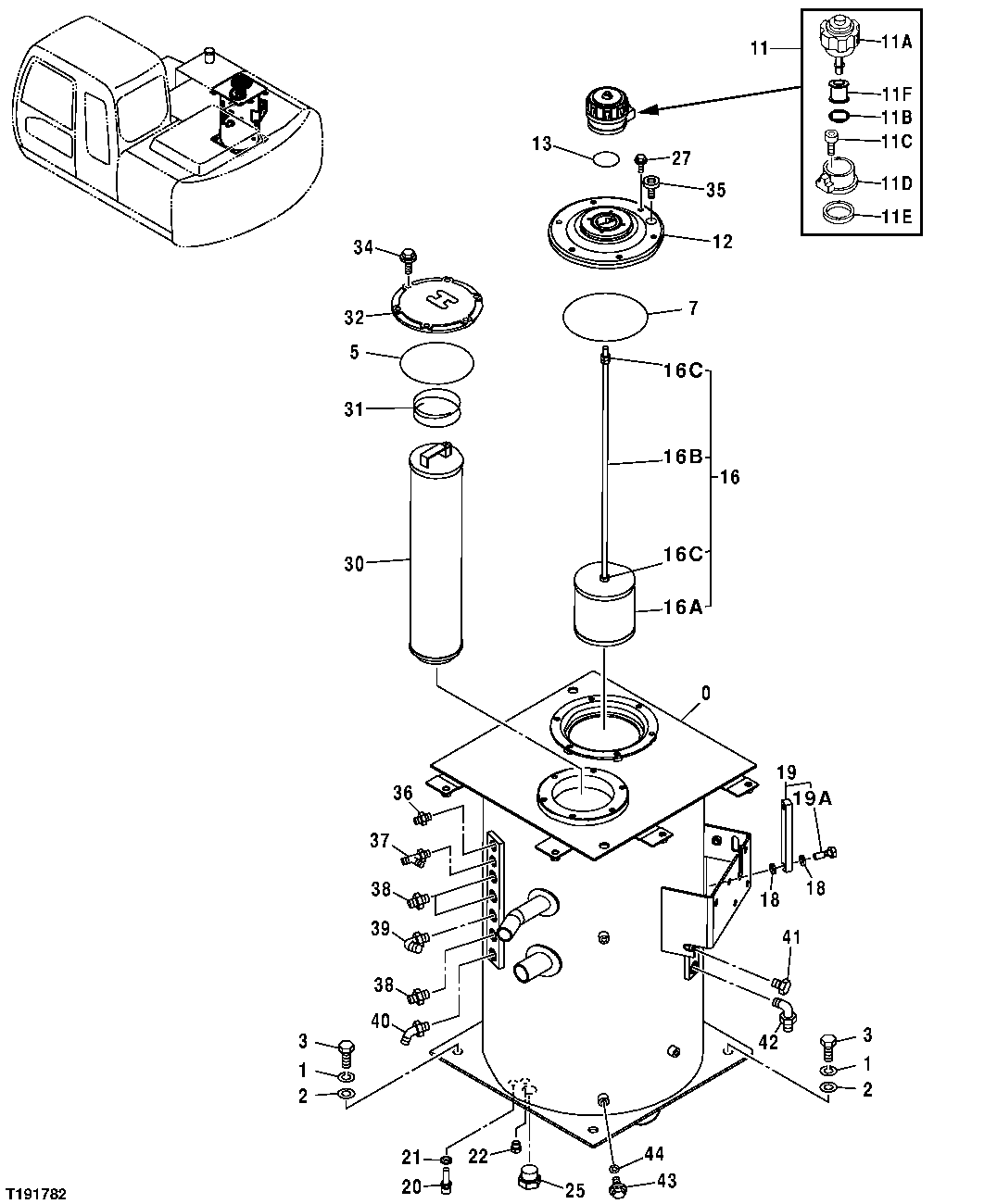

HYDRAULIC RESERVOIR, FILTER ELEMENTS, AND LEVEL GAUGE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	AP37223	1	Hydraulic Reservoir	-
1	12H294	4	Lock Washer	5/8"
2	24M7241	4	Washer	17 X 34 X 4 mm
3	19M7488	4	Cap Screw	M16 X 40
5	997330	1	O-Ring	-
7	TH100679	1	O-Ring	-
11	-	1	Part 7	-
12	8084816	1	Cover	-
13	CH11571	1	Packing	-
16	-	1	Part 16	( <service-part>4424867</service-part> NLA)
18	449558	4	Washer	-
19	8053499	1	Level Gauge	-
20	4250260	1	Sensor	-
21	4250261	1	Gasket	-
22	M800650	1	Packing	-
22	A885002	1	Plug	-
25	A885008	1	Pipe Plug	(SUB FOR THA885008)
25	TH101926	1	O-Ring	-
27	19M7938	6	Cap Screw	M10 X 20
30	4443596	1	Filter Element	-
31	4444482	1	Spring	-
32	4443782	1	Cover	-
34	12M7066	6	Lock Washer	10 mm
34	19M7402	6	Cap Screw	M10 X 25
35	TH109514	1	Fitting Plug	-
36	M800650	1	Packing	-
36	A852122	1	Adapter Fitting	-
37	M800650	1	Packing	-
37	A852422	1	Tee Fitting	-
38	CH11570	1	O-Ring	-
38	A852133	3	Adapter Fitting	-
39	A852333	1	Elbow Fitting	-
39	CH11570	1	O-Ring	-
40	A852232	1	Elbow Fitting	-
40	CH11570	1	O-Ring	-
41	A885002	1	Plug	-
41	M800650	1	Packing	-
42	A852334	1	Elbow Fitting	-
42	CH11570	1	O-Ring	-
43	R36636	1	Drain Plug	(TO SUCTION OUTLET ON BOTTOM OF RESERVOIR)
44	R29936	1	O-Ring	-
11A	4326285	1	Cap	-
11B	953612	1	O-Ring	-
11C	19M8146	3	Screw	M5 X 16
11D	4222875	1	Base	-
11E	4222876	1	Packing	-
11F	4251384	1	Filter Element	-
16A	4285577	1	Strainer	-
16B	4454418	1	Rod	-
16C	14M7274	3	Nut	M10
19A	4100967	2	Bolt	-

HYDRAULIC RESERVOIR, FILTER ELEMENTS, AND LEVEL GAUGE
